IX - Catalogue Constructeur
Pas d'
:-.~_(re't.~.-..1... pas de
po-
_ '''!'''."..l:.~r_...:) '/(';(:'i,:'>"",»\ ' J ' ' l l.... _ .J . Le SUBGARD est un contrôle de niveau de liquides entièrement mécanique qui protège contre les risques de pompes «grillées» et permet un débit maximum dans les puits à débit faible ou à récupération lente.Le SUBGARD offre les avantages suivants: Débit continu quelque soit le débit du puits, mê-me quand le débit varie
Compact et protégé
Installation rapide sur tuyau de décharge Ni électrodes, ni fils à installer dans le puits Pas de prises d'air nécessaire
Pas d'arrêts, la pompe n'est jamais à sec
Pas de dispositif de réglage de débit ; la pompe tourne à pleine capacité tant qu'il y a de l'eau Appareil étanche
Permet d'évacuer le poids d'eau dans la tuyaute-rie lorsqu'on veut sortir la pompe pour entretien.
La porn pe n'est jam ais
à
sec
Le SUBGARD comprend un
svstèrne
à flotteur qui suit les variations du niveau d'eau dans le puits. Quand j'eau atteint le niveau minimum permis, le flot-teur déclenche l'ouverture d'un clapet et une partie de l'eau produite par la pompe est renvoyée dans le puits.Si le niveau d'eau continue à tomber, davantage d'eau est renvoyée dans le puits et donc, moins d'eau est".produite· en surface. Ce processus se poursuit jusqu'à atteindre un niveau -d'équilibre.
. Si, pendant une certaine période, le puits ne retrou-ve pas son niretrou-veau, le SUBGARDrenvoie toute l'eau pompée dans le puits et un volume d'eau nul sera distribué en surface.
Au fur et à mesure que le puits récupère, une par-tie de l'eau sera instantanément pompée en surface. Finalement, le clapet se refermera et la pompe
en-~erra toute sa capacité de pompage en surface. Cette méthode, exclusive au SUBGARD et bre-vetée, usure une utiHMtion maximum de la ca-pacité disponible du puits sans interrompre la fourniture d'eau. la pompe n'est donc jamais à sec ... elte ne grillera.pM 1
Supérieur
aux
autres svstèmea
Le SUBGARD envoie toute l'eau disponible à la surface sans interruption de service.
Un régulateur
de
débit fera fonctionner la pompe comme le fait le SUBGARD. Toutefois, il ne proté-gera pas lapompe dans un puits à production varia-ble si le débit descend en-dessous de la capacité du régulateur.La plupart des autres systèmes arrêtent l'installa-tion quand le niveau descend et, en l'absence d'un système de redémarrage automatique, nécessite une intervention manuelle pour redémarrer.
Les contrôles de niveau par électrodes sont sou-vent difficiles à installer convenablement. Les élec-trodes s'encrassent et demandent à être remplacées et réajustées souvent. De plus, elles entraînent un arrêt complet de l'installation jusqu'au moment où le niveau du puits atteindra à nouveau l'électrode haute.
Le' SUBGARD, par contre, est facile à installer et ne demande aucun entretien.
L'utilisation d'un réservoir à pression requiert une installation plus compliquée et ne protègera pas le puits en cas de variation de niveaux du puits.

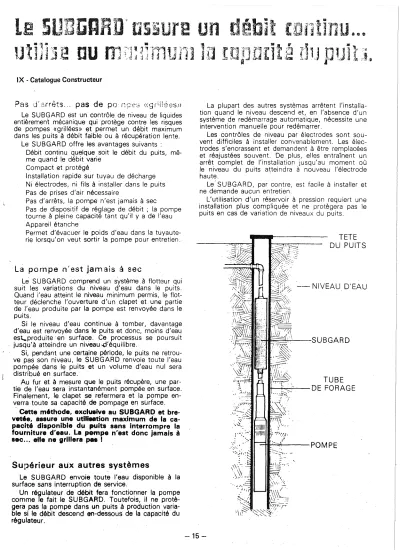

TETE
- -
DU PUITS
--NIVEAU D'EAU
~11;1i;:.~~J--SUBGAR0
TUBE
1+-....,.:.."...:::--0 E FO
RAGE
>~',- . ,. 1r:$::.:L--POMPE
15
-SUBGARD Non OUI OUI OUI Ou, Non
__. , _._._'i.. .. ~__._._~ .l_._ . ::._._. _ _._._~
Quand la pompe devra êtr.8 ramenée en surface le SUBGARD vide la tuyauterie de décharge automa-tiquement lorsqu'on l'amène au-dessus du niveau d'eau du puits.
Ceci permet d'éliminer le poids d'eau et rend l'opé-ration de remontée de la pompe plus facile. Aucun autre système ne permet cela.
Le levier du flotteur est auto-nettoyant et ne peut donc être atteint ni par la corrosion ni par accurru-lation.
1 -Quand le tlotteur est au niveau «heut» toute l'eau produite par la pompe parvient en surface ET! cas de baisse de niveau d'eau,' le ttotteur descend eoesi, le levier du tlotteur repousse le çuide du clapet qui s'ouvre lentement. Ainsi une partie de l'eau ve nant de la pompe est retournée dans le puits.
2 -Si le débit du puits 'continue à baisser, le flot-teur descend et le clapet s'ouvre complètement, per-mettant une recirculation d'eau plus importante dans le puits. Enfin, un point d'équilibre est atteint et le débit se maintient à ce niveau jusqu'à la prochaine variation de débit du puits.
Facile à installer
Un des principaux avantages du SUBGARD est sa facilité d'installation. Il peut être monté en décharge de pompe ou sur le tuyau de décharge.:
La seule exigence étant de l'installer verticalement danslesens des flèches et de retirer les goujons d'ex-pédition.
Le SUBGARD maintiendra un niveau d'eau mini-mum dans le puits à un niveau situé au centre du
SU8GARD. .
En plaçant le SUBGARD directement sur la pompe on utilisera la capacité maximum du puits, tout en protégeant la pompe. .
Dans lespuits où l'eau entre au-dessus
delapom-pe, créant un phénomène
ne
«cascadei>, ilest recom-mandé ü~ J,>lacer le SUBGARDà
une distance ~ufffsante
au-dessus de la pompe pC;Jréviter la présence debulles d'air qui peuvent entrer dans la pompe,Le
SU8GAROainsi •
installé
ne supportepas
lepojdsde la pompe, le tuyau passant au-travers du
SU8-GARD. -16,",", Non Oui 1 Non Non 2", 2"t f2 et 1", Non Non
pompes
im-Non Non Non Non --=---T---.---·-T--~ 1 ~--.---,• Fourniture: : 1 Vide la 1 Charge;
Arrête id'eau::iBr,'3 FaIble coùt; Faiblecocu cotonne ~ socorè ,
l'JnstarJatlori'nterruptlon~ d'entretien; j',nstallatlOfi d'eau en : mentalfi'-] [
1 J! ; i ! cas de sur 'a :
1 _
~_
.~
_>__~._-_._-:-_.---i
..--...
~~;;~~~~~~~.~:~P:
Régulat8ur ' Non i Non i OUI . OUI : Non . OUI
l
~~ ' i
Pression , Oui Non Oui Oui Nor; Non i
manque d'eau: Electrodes ' OUI
Réservoirà Non
pression
Les apptlcations du SU8GARO
Outre les applications déià présentées ci-dessus, le SUBGA.RD peut être utilisé chaque fois que:
1 - on utilise une pompe immergée etc ...
2 -il est nécessaire de limiter ou stabiliser le niveau de liquide dans un puits ou un réservoir muni d'une pompe.
Ceci suggère de nombreuses applications, parmi l.isquelles :
• relevage d'eau pour assèchement : bâtiments, travaux publics, mines...
*
eaux souterrainesë équipements de puits pour adduction publique
~essais de nouveaux puits (tests de capacité .. .)
Fonctlonneruent totalement auto
rna-tique
Le SUBGARD fonctionne de façon totalement au-tomatique et ne requiert aucun ajustement ou régla-ge à aucun moment, niau moment de l'installation,' ni après.
On l'installe sur la tuyauterie de décharge au ni-veau minimum d'eau désiré; le nini-veau se trouve ha-bituellement juste au-dessus de la pompe et le SUB-GAR0 peut être installé directement sur la tête de décharge de la pompe.
Le
SU8GARD et Jes autres
Adapté
à
la plupart des
mergées
Le SUBGARD est disponible en
3" .
Co mposantsanti-corrcslon
Tous les composants du SUBGARD résistent à ~a
corrosion:
.. boîtier externe et flotteur: PVC
.. guide du clapet' et levier duflotteur : acier inox
• clapet :
Delrin
.
• embouts de reccordernent : bronze
