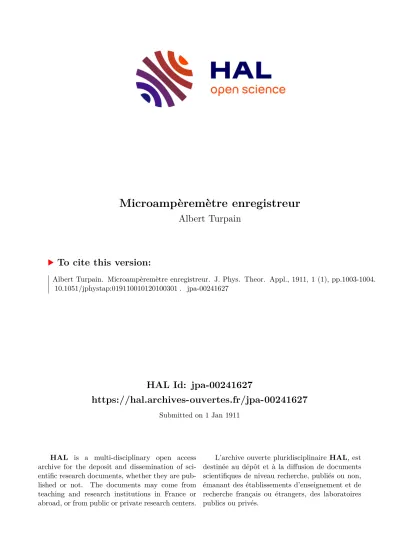

HAL Id: jpa-00241627

https://hal.archives-ouvertes.fr/jpa-00241627

Submitted on 1 Jan 1911

HAL is a multi-disciplinary open access archive for the deposit and dissemination of sci- entific research documents, whether they are pub- lished or not. The documents may come from teaching and research institutions in France or abroad, or from public or private research centers.

L’archive ouverte pluridisciplinaire HAL, est destinée au dépôt et à la diffusion de documents scientifiques de niveau recherche, publiés ou non, émanant des établissements d’enseignement et de recherche français ou étrangers, des laboratoires publics ou privés.

Microampèremètre enregistreur

Albert Turpain

To cite this version:

Albert Turpain. Microampèremètre enregistreur. J. Phys. Theor. Appl., 1911, 1 (1), pp.1003-1004.

�10.1051/jphystap:019110010120100301�. �jpa-00241627�

(2)

1003 1 millimètre environ. Sur les bords, le diamètre de la tache due au

coma est de l’ordre du 1 900 de milimètre ; l’image peut supporter

un assez fort grossissement.

Au point de vue théorique, le coma est caractérisé par un défaut

d’homogénéité dans la netteté de l’image, parfaite au centre et vite

mauvaise à quelque distance. En réalité, ce défaut ne doit pas paraître

aussi accusé. En effet on est arrivé au miroir parabolique par des retouches successives et on s’est arrêté dans ces retouches lorsque l’image a paru bonne dans l’ensemble.

Ensuite la diffraction intervient : dans le miroir de 1 fi ,20, la tache de diffraction correspond à un angle d’un dixième de seconde; elle

0 72 .11" Il

.

dA

a un rayon de

0’ 7

millimètre : -. elle est par suite du même 200

ordre de grandeur que le coma, et les considérations d’optique géo- métrique ne peuvent plus du tout nous fixer sur la forme de la tache

focale, l’image devient homogène; ces considérations gardent toute

leur valeur pour le miroir de Meudon la tache de diffraction est

beaucoup plus petite que le coma.

MICROAMPÈREMÈTRE ENREGISTREUR (1) ;

Par M. ALBERT TURPAIN.

Dans le but d’enregistrer les courants bolométriques de dispositifs

destinés à mesurer l’énergie des décharges orageuses, nous avons combiné un microanipèremetre à inscription continue. Cet appareil

n’utilise pas l’ enregistrenient photographique, qui présente le grand

inconvénient de nécessiter un développement préalable et par suite

ne permet pas de connaître la valeur de l’intensité du courant ins- crit au moment même où elle se produit.

Notre mieroampèremètre est un galvanomètre à cadre mobile. Le circuit parcouru par le courant à enregistrer forme un cadre mobile dans le champ magnétique d’un électro-aimant de M. P. Weiss. Des

pièces polaires de profil spécial concentrent le champ dans la partie

(t) Communication faite à la Société française de Physique, séance du 2 juin 1911.

Article published online by EDP Sciences and available at http://dx.doi.org/10.1051/jphystap:019110010120100301

(3)

1004

de l’espace le cadre mobile se déplace. Un ressort antagoniste

ramène le cadre à sa position de zéro lorsqu’aucun courant ne par- court le pont du bolomètre. Il suffit d’entretenir dans l’électro-aimant de M. P. Weiss un courant d’une intensité de 3a pour développer un champ magnétique capable de produire un couple assez intense pour

permettre l’inscription graphique. Une plume et un cylindre d’enre- gistreur J. Richard réalisent cette inscription.

Avec un cadre mobile n’ayant que 3(,) de résistance, on obtient un déplacement de l’aiguille de 100 millimètres pour 10 milliampères,

ce qui permet de mesurer un courant de 100 microampères par un

déplacement de l’aiguille de 1 millimètre. Comme on peut, avec un peu d’habitude, lire des variations d’inscription de un cinquième de millimètre, on peut apprécier les 20 microampères.

Si l’on utilise un cadre mobile présentant 260úJ à 300w de résis- tance, on obtient une sensibilité décuple. Un déplacement de l’aiguille de 100 millimètres correspond alors à 1 milliampère. La

mesure de 10 microampères se fait alors par un déplacement de

i millimètre, et on peut apprécier, en lisant le cinquième de milli- mètre, une variation d’intensité de courant de 2 microampères.

Ce dispositif nous paraît susceptible, en dehors de l’enregistrement

des courants bolométriques, pour lequel nous l’avons combiné, de

servir à l’inscription, par le procédé extrêmement pratique de l’en- registrement graphique, de courant de l’ordre de 20 microampères

en n’utilisant, à cet effet, qn’un circuit très peu résistant (3~). Si

l’on peut sans inconvénients donner au circuit d’inscription une

résistance de l’ordre de 300-, on peut obtenir l’inscription graphique

de courants de l’ordre de 2 microampères.

On peut sans crainte d’échauffement exagéré maintenir pendant plusieurs heures un courant de 3a dans l’enroulement de l’électro- aimant de M. P. Weiss. La dépense (3e X 36v = 10~3~) ne représente

que 7 à 8 centimes à l’heure au prix de 0 fr. 70 le kilowatt-heure.

Ce dispositif a été construit sur nos indications avec beaucoup

de soin par la maison J. Richard, qui s’est fait une spécialité des ins-

truments inscripteurs de précision.
