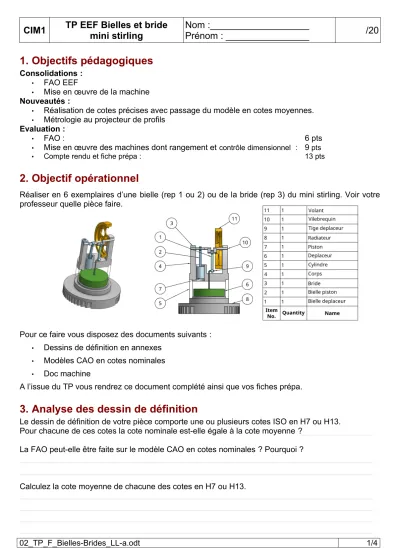

CIM1 TP EEF Bielles et bride mini stirling

Nom :___________________

Prénom : ________________ /20

1. Objectifs pédagogiques

Consolidations :

• FAO EEF

• Mise en œuvre de la machine Nouveautés :

• Réalisation de cotes précises avec passage du modèle en cotes moyennes.

• Métrologie au projecteur de profils Evaluation :

• FAO : 6 pts

• Mise en œuvre des machines dont rangement et contrôle dimensionnel : 9 pts

• Compte rendu et fiche prépa : 13 pts

2. Objectif opérationnel

Réaliser en 6 exemplaires d’une bielle (rep 1 ou 2) ou de la bride (rep 3) du mini stirling. Voir votre professeur quelle pièce faire.

Pour ce faire vous disposez des documents suivants :

• Dessins de définition en annexes

• Modèles CAO en cotes nominales

• Doc machine

A l’issue du TP vous rendrez ce document complété ainsi que vos fiches prépa.

3. Analyse des dessin de définition

Le dessin de définition de votre pièce comporte une ou plusieurs cotes ISO en H7 ou H13.

Pour chacune de ces cotes la cote nominale est-elle égale à la cote moyenne ? La FAO peut-elle être faite sur le modèle CAO en cotes nominales ? Pourquoi ?

Calculez la cote moyenne de chacune des cotes en H7 ou H13.

02_TP_F_Bielles-Brides_LL-a.odt 1/4

(2)

4. Reprise du modèle CAO pour passer en cotes moyennes

Modifiez sur topsolid le modèle CAO de votre pièce pour passer en cotes moyennes.

Aidez-vous de la vidéo : « CoteMoyenneBielle-e.mp4 »

5. FAO

Faites la FAO de votre pièce, puis rédigez et imprimez votre fiche prépa.

6. Préparation de la machine.

6.1.Démarrage machine

Faites les vérification de sécurité.

6.2.Prise de référence et décalages

Appelez votre professeur si besoin, sinon faire la prise de référence en autonomie.

Reportez votre schéma de prise de référence ci-dessous :

6.3.Chargement du programme

Munissez-vous de la doc machine pour transférer le programme.

7. Usinage

Attention : Ne lancez pas l’usinage seul ! Appelez votre professeur

8. Contrôle dimensionnel et fonctionnel

Identifier les cotes à contrôler sur le plan de définition et compléter le tableau ci-dessous pour la première pièce.

Cote à contrôler

ID - Valeurs matériel utilisé pour le contrôle mesure obtenue conclusion

(3)

Appelez votre professeur pour déterminer la méthode de contrôle.

Reportez le schéma pour le contrôle des entre-axes avec le projecteur de profils.

Si les cotes sont bonnes, fabriquez les autres pièces.

9. Rangement du poste de travail

Remarque : La propreté et le rangement du matériel utilisé seront évalués à l’issue de la séance.

10.Estimation du coup

Données à titre indicatif :

• Coût FAO : 38 EurosHT/H. Coût machine : 45 EurosHT/H.

• Coût ENAW2017 : 10 EurosTTC/kg, TVA : 20 % , Densité : 2,7.

11.Notes personnelles et conclusion

Apportez ci-dessous tous les commentaires que vous jugerez pertinents et formulez une conclusion à votre TP.
