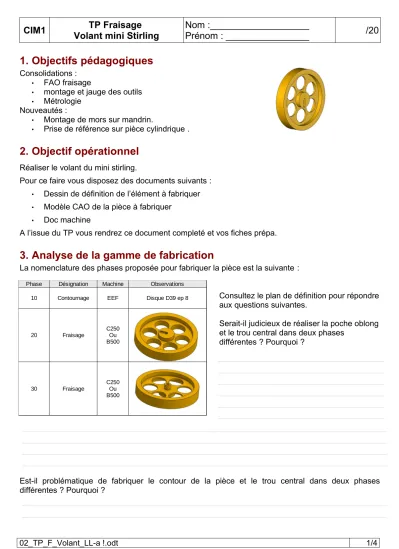

CIM1 TP Fraisage Volant mini Stirling
Nom :___________________
Prénom : ________________ /20
1. Objectifs pédagogiques
Consolidations :
• FAO fraisage
• montage et jauge des outils
• Métrologie Nouveautés :
• Montage de mors sur mandrin.
• Prise de référence sur pièce cylindrique .
2. Objectif opérationnel
Réaliser le volant du mini stirling.
Pour ce faire vous disposez des documents suivants :
• Dessin de définition de l’élément à fabriquer
• Modèle CAO de la pièce à fabriquer
• Doc machine
A l’issue du TP vous rendrez ce document completé et vos fiches prépa.
3. Analyse de la gamme de fabrication
La nomenclature des phases proposée pour fabriquer la pièce est la suivante :
Consultez le plan de définition pour répondre aux questions suivantes.
Serait-il judicieux de réaliser la poche oblong et le trou central dans deux phases
différentes ? Pourquoi ?
Est-il problématique de fabriquer le contour de la pièce et le trou central dans deux phases différentes ? Pourquoi ?
02_TP_F_Volant_LL-a !.odt 1/4
Phase Désignation Machine Observations 10 Contournage EEF Disque D39 ep 8
20 Fraisage
30 Fraisage
C250 Ou B500
C250 Ou B500
La cote de 5,6±0,06 est fabriquée en 2 phases.
En déduire les cotes de fabrication des cotes de 7 et de 1,4 (demandez de l’aide à votre professeur).
4. FAO
Faite la FAO des phases 20 et 30. Remarque : il faut faire un fichier FAO pour chaque phase et mieux vaut les ranger dans deux répertoires différents.
Remarque : N’utilisez pas les outils du magazin standard de votre machine.
Rédigez et imprimez une fiche prépa pour chaque phase.
5. Préparation de la machine.
5.1.Démarrage machine
Faites les vérification de sécurité, puis les POM.
5.2.Prise de référence et décallages
Appelez votre professeur pour faire la prise de référence à l’aide d’un centreur.
Résumez la démarche en vous servant de l’illustration ci-dessous et de la vidéo mise à disposition.
02_TP_F_Volant_LL-a !.odt 2/4
Schéma de la prise de référence et du decallage en Z :
5.3.Chargement du programme
Munissez-vous de la doc machine pour transférer le programme.
5.4.Installation et réglage des outils
Installez les outils dans les portes outils et jaugez les.
Reportez les jauges ci-dessous :
N° ID outil L R N° ID outil L R
Munissez-vous de la doc machine pour saisir les jauges dans la machine.
6. Usinage
Attention : Ne lancez pas l’usinage seul ! Appelez votre professeur
7. Contrôle dimensionnel
Identifier les cotes à contrôler sur le plan de définition et compléter le tableau ci-dessous.
Cote à contrôler
ID - Valeurs matériel utilisé pour le contrôle mesure obtenue conclusion
En cas de non conformités, appelez votre professeur. Si la pièce est conforme, sortez la pièce de la machine.
02_TP_F_Volant_LL-a !.odt 3/4
8. Rangement du poste de travail
Remarque : La propreté et le rangement du matériel utilisé seront évalués à l’issue de la séance.
9. Notes personnelles et conclusion
Apportez ci-dessous tous les commentaires que vous jugerez pertinents et formulez une conclusion à votre TP.
02_TP_F_Volant_LL-a !.odt 4/4
