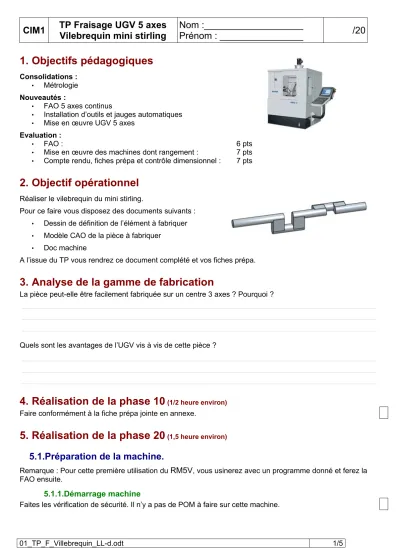

CIM1 TP Fraisage UGV 5 axes Vilebrequin mini stirling
Nom :___________________
Prénom : ________________ /20
1. Objectifs pédagogiques
Consolidations :
• Métrologie Nouveautés :
• FAO 5 axes continus
• Installation d’outils et jauges automatiques
• Mise en œuvre UGV 5 axes Evaluation :
• FAO : 6 pts
• Mise en œuvre des machines dont rangement : 7 pts
• Compte rendu, fiches prépa et contrôle dimensionnel : 7 pts
2. Objectif opérationnel
Réaliser le vilebrequin du mini stirling.
Pour ce faire vous disposez des documents suivants :
• Dessin de définition de l’élément à fabriquer
• Modèle CAO de la pièce à fabriquer
• Doc machine
A l’issue du TP vous rendrez ce document complété et vos fiches prépa.
3. Analyse de la gamme de fabrication
La pièce peut-elle être facilement fabriquée sur un centre 3 axes ? Pourquoi ?
Quels sont les avantages de l’UGV vis à vis de cette pièce ?
4. Réalisation de la phase 10
(1/2 heure environ) Faire conformément à la fiche prépa jointe en annexe.5. Réalisation de la phase 20
(1,5 heure environ)5.1.Préparation de la machine.
Remarque : Pour cette première utilisation du RM5V, vous usinerez avec un programme donné et ferez la
5.1.2.Prise de référence et décalages
Pour les machines 5 axes, nous avons choisis de faire correspondre la FAO à la géométrie du brut installé dans la machine. Cela évite les erreurs de prise de références qui peuvent être très préjudiciables.
Installez un brut sur l’UGV conformément à la fiche prépa jointe en annexe.
5.1.3.Chargement du programme
Munissez-vous de la doc machine pour transférer le programme mis à disposition dans Classe/Travail et dont le nom figure sur la fiche prépa.
5.1.4.Installation et réglage des outils
Appelez votre professeur pour installer les outils dans les portes outils et faire la première jauge.
Faire un schéma ci-dessous pour indiquer les paramètres à définir pour faire une jauge automatique et expliquer leur rôle.
5.2.Usinage
Attention : Ne lancez pas l’usinage seul ! Appelez votre professeur
5.3.Contrôle dimensionnel
Identifier les cotes importante à contrôler sur le plan de définition et compléter le tableau ci-dessous.
Cote à contrôler ID - Valeurs
matériel utilisé pour le contrôle mesure obtenue conclusion
En cas de non conformités, appelez votre professeur. Si la pièce est conforme, sortez la pièce de la machine et lancez l’usinage de la deuxième pièce.
5.4.Rangement du poste de travail
Remarque : La propreté et le rangement du matériel utilisé seront évalués à l’issue de la séance.
6. FAO
Faites la FAO de la pièce en vous aidant des vidéos mises à votre disposition.
Remarque : La pièce et la machine des vidéos ne sont pas exactement les votres. Il faut vous adapter ...
7. Notes personnelles et conclusion
Apportez ci-dessous tous les commentaires que vous jugerez pertinents et formulez une conclusion à votre TP.
Plan de définition
Attention : Echelle non respectée
Fiche de préparation pour l’usinage d'un prototype
Ensemble : Mini Stirling Pièce : Villebrequin Rep : Matière : ENAW 2017 Machine : Tour Wheiler Nombre : 1
Phase 10
Brut : Rond ø10 L85 +/-1 Temps total estimé : Prise de pièce : En mandrin sur ø10.Tolérances générales : +/-0,2
Opérations manuelles :
ID Opération Outil
1 Dressage SCL
2 Chariotage ø7 SCL
ø10 ø7
45
Fiche de préparation pour l’usinage d'un prototype
Ensemble : Mini Stirling Pièce : Vilebrequin Rep :
Matière : ENAW 2017 Machine : RM5V Nombre : 1
Phase 20
Brut : PSF phase 10 Temps total estimé : Prise de pièce : En pince H-50-5Dépassement du brut par rapport à la surface de référence : 160 mm
Programme :
160
