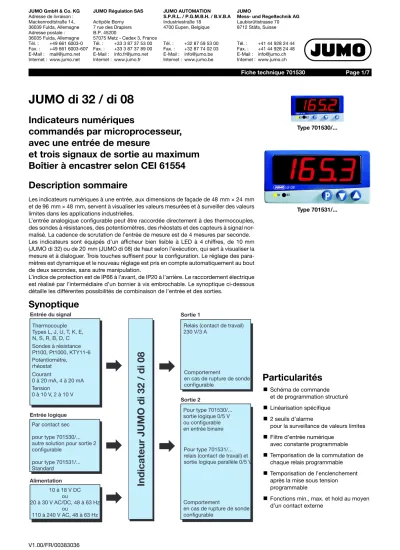

Fiche technique 701530
Synoptique
Entrée du signal
Entrée logique
Indicateur JUMO di 32 / di 08
Alimentation 10 à 18 V DC
ou
20 à 3 V AC/DC, 48 à 63 Hz0 ou
Sortie 2 Thermocouple
Type L, J, U, T, K, E,s N, S, R, B, D, C
Courant
0 à 20 mA, 4 à 20 mA Tension
0 à 10 V, 2 à 10 V
Par contact sec pour type701530/...
autre solutionpour sortie 2 configurable
pour type701531/...
Standard
Pour type701530/...
sortie logique 0/5 V ou configurable en entrée binaire
Comportement
en cas de rupture de sonde Relais (contact de travail) 230 V/3 A
Comportement
en cas de rupture de sonde configurable
Sortie 1
Sonde à résistances Pt100, Pt1000, KTY11-6 Potentiomètre,
rhéostat
Pour type701531/...
relais (contact de travail) et sortie logique parallèle 0/5 V
Particularités
kSchéma de commande et de programmation structuré kLinéarisation spécifique k2 seuils d’alarme
pour la surveillance de valeurs limites kFiltre d’entrée numérique
avec constante programmable kTemporisation de la commutation de
chaque relais programmable kTemporisation de l’enclenchement
après la mise sous tension programmable
kFonctions min., max. et hold au moyen d’un contact externe
JUMO di 32 / di 08
Indicateurs numériques
commandés par microprocesseur, avec une entrée de mesure
et trois signaux de sortie au maximum Boîtier à encastrer selon CEI 61554 Description sommaire
Les indicateurs numériques à une entrée, aux dimensions de façade de 48 mm × 24 mm et de 96 mm × 48 mm, servent à visualiser les valeurs mesurées et à surveiller des valeurs limites dans les applications industrielles.
L’entrée analogique configurable peut être raccordée directement à des thermocouples, des sondes à résistances, des potentiomètres, des rhéostats et des capteurs à signal nor- malisé. La cadence de scrutation de l’entrée de mesure est de 4 mesures par seconde.
Les indicateurs sont équipés d’un afficheur bien lisible à LED à 4 chiffres, de 10 mm (JUMO di 32) ou de 20 mm (JUMO di 08) de haut selon l’exécution, qui sert à visualiser la mesure et à dialoguer. Trois touches suffisent pour la configuration. Le réglage des para- mètres est dynamique et le nouveau réglage est pris en compte automatiquement au bout de deux secondes, sans autre manipulation.
L’indice de protection est de IP66 à l’avant, de IP20 à l’arrière. Le raccordement électrique est réalisé par l’intermédiaire d’un bornier à vis embrochable. Le synoptique ci-dessous détaille les différentes possibilités de combinaison de l’entrée et des sorties.
Type 701530/...
Type 701531/...
Caractéristiques techniques
Entrée thermocouple
Entrée sonde à résistance
Entrée potentiomètre
Entrée rhéostat
Désignation Limites de l’étendue
de mesure1
Étendue de mesure Précision de mes.
dans étendue mes.
Influence de la tem- pérature ambiante
Fe-CuNi “L”
Fe-CuNi “J” EN 60584
Cu-CuNi “U”
Cu-CuNi “T” EN 60584 NiCr-Ni “K” EN 60584 NiCr-CuNi “E” EN 60584 NiCrSi-NiSi “N” EN 60584 Pt10Rh-Pt “S” EN 60584 Pt13Rh-Pt “R” EN 60584 Pt30Rh-Pt6Rh “B” EN 60584 W3Re-W25Re “D”
W5Re-W26Re “C”
-200 à +900 °C -210 à +1200 °C -200 à +600 °C -270 à +400 °C -270 à +1372 °C -270 à +1000 °C -270 à +1300 °C -50 à +1768 °C -50 à +1768 °C 0 à 1820 °C 0 à 2495 °C 0 à 2320 °C
-200 à +900 °C -200 à +1200 °C -200 à +600 °C -200 à +400 °C -200 à +1372 °C -150 à +915 °C -100 à +1300 °C 0 à 1768 °C 0 à 1768 °C +300 à +1820 °C 0 à 2495 °C 0 à 2320 °C
0,4 %
0,4 %
0,4 %
0,4 %
0,4 %
0,4 %
0,4 %
0,4 %
0,4 %
0,4 %
0,4 %
0,4 %
100 ppm/K 100 ppm/K 100 ppm/K 100 ppm/K 100 ppm/K 100 ppm/K 100 ppm/K 100 ppm/K 100 ppm/K 100 ppm/K 100 ppm/K 100 ppm/K
Cadence de scrutation 4 mesures par seconde
Compensation de soudure froide constante, Pt 100 interne ou externe
Décimales configurable
1 Les indications se rapportent à une température ambiante de 20°C.
Désignation Type de raccordement Étendue de
mesure
Précision de mesure
Influence de la tem- pérature ambiante
Pt 100 EN 60751 2 fils -200 à +850 °C 0,1 % 50 ppm/K
Pt 100 EN 60751 3 fils -200 à +850 °C 0,1 % 50 ppm/K
Pt 1000 EN 60751 2 fils -200 à +850 °C 0,1 % 50 ppm/K
Pt 1000 EN 60751 3 fils -200 à +850 °C 0,1 % 50 ppm/K
KTY11-6 2 fils -50 à +150 °C 1,0 % 50 ppm/K
Résistance de la ligne du capteur max. 20 par conducteur pour les montages 2 fils et 3 fils
Courant de mesure 250 µA
Tarage de ligne Inutile pour le montage à trois fils. Pour le montage à deux fils, un réglage offset par logiciel permet de compenser l’erreur de ligne.
Décimales configurable
Désignation Étendue de mesure Précision de mesure Influence de la
température ambiante
0 à 4 k 0 à 4 k 0,5 % 50 ppm/K
Résistance de la ligne du capteur max. 20 par conducteur
Courant de mesure 25 µA ou 250 µA (selon la résistance)
Décimales configurable
Désignation Type de raccordement Étendue de
mesure
Précision de mesure
Influence de la tem- pérature ambiante
0 à 4 k 2 fils 0 à 4k 0,4 % 50 ppm/K
0 à 4 k 3 fils 0 à 4k 0,4 % 50 ppm/K
Résistance de la ligne du capteur max. 20 par conducteur pour les montages 2 fils et 3 fils
Courant de mesure 250 µA
Tarage de ligne Inutile pour le montage à trois fils. Pour le montage à deux fils, un réglage offset par logiciel permet de compenser l’erreur de ligne.
Décimales configurable
= réglage d’usine
Entrée signal normalisé
Surveillance du circuit de mesure
1Entrée binaire
Sorties
Temporisation de l’enclenchement
Désignation Étendue de mesure Précision de
mesure
Influence de la tem- pérature ambiante Tension 0 à 10 V, résistance d’entrée RE > 100 k
2 à 10 V, résistance d’entrée RE > 100 k 0,1 %
0,1 %
100 ppm/K 100 ppm/K
Courant 4 à 20 mA, chute de tension 3 V
0 à 20 mA, chute de tension 3 V
0,15 %
0,15 %
100 ppm/K 100 ppm/K
Décimales configurable
Capteur Dépassement sup.
de l’étendue de mesure
Dépassement inf.
de l’étendue de mesure
Court-circuit de sonde ou ligne1
1En cas de défaut, les sorties prennent un état déterminé (configurable : active ou inactive).
Rupture de sonde ou ligne
Thermocouple
• • - •
Sonde à résistance
• • • •
Potentiomètre
• • • •
Rhéostat
• • - •
Tension 2 à 10 V 0 à 10 V
•
•
• -
• -
• -
Courant 4 à 20 mA 0 à 20 mA
•
•
• -
• -
• -
• détecté - non détecté
Type 701530/... Type 701531/...
Nombre 1 (uniquement à la place de la sortie logique) 1 (de série)
Fonction (configurable) blocage de l’affichage,
remise à zéro min/max, verrouillage des niveaux
Sélection par contact libre de potentiel
Désignation Type 701530/... Type 701531/...
Sortie 1 Relais Relais
Sortie 2 Sortie logique ou entrée binaire Relais et sortie logique parallèle Relais
Pouvoir de coupure Durée de vie des contacts
contact de travail
3 A sous 230 V AC, charge ohmique 150.000 commutations à la charge nominale Sortie logique
Limitation du courant Résistance de charge
0/5 V 20 mA Rcharge250
Particularité commutation des relais temporisée
programmable pour chaque relais entre 0 et 9999 s
Temporisation de l’enclenchement après la mise sous tension
programmable entre 4 et 9999 s
Particularité L’indicateur et les relais ne sont actifs qu’au bout d’un certain temps programmé
= réglage d’usine
Caractéristiques électriques
Boîtier
Affichage et commande
Alimentation (alimentation à découpage) 10 à 18 V DC ±0% ou
20 à 30V AC/DC, 48 à 63 Hz ou 110 à 240V AC, +10/15%, 48 à 63Hz Tensions d’essai (essai d’homologation) suivant EN 61010, partie 1 de mars 1994,
catégorie de surtension II, degré de pollution 2, pour type 701530/...
catégorie de surtension III, degré de pollution 2, pour type 701531/...
Consommation < 7 VA
Sauvegarde des données EEPROM
Raccordement électrique à l’arrière par bornes à visser,
section des fils 1,5 mm2 (1,0 mm2 pour le type 701530/...) ou 2× 1,5 mm2 (1,0 mm2 pour le type 701530/...) avec embouts Compatibilité électromagnétique
- émission de parasites - résistance aux parasites
EN 61326-1 Classe B Normes industrielles
Sécurité électrique suivant EN 61010-1
Type du boîtier boîtier en matière synthétique pour tableau de commande suivant CEI 61554 (utilisation en intérieur)
Dimensions en mm (selon type) Type 701530/... Type 701531/...
Façade 48 mm × 24 mm 96 mm × 48 mm
Profondeur d’encastrement 100 mm 68,5 mm
Découpe du tableau de commande 45+0,6mm × 22,2+0,3mm 92+0,8mm × 45+0,6mm Plage de température ambiante/stockage 0 à 55 °C /40 à +70 °C
Tenue climatique humidité relative 75%, sans condensation
Hauteur 2000 m max. au dessus de NN
Position d’utilisation quelconque
Indice de protection suivant EN 60529,
IP66 à l’avant, IP20 à l’arrière
Poids env. 75 g env. 160 g
(1) Écran afficheur à 7 segments, de 4 chiffres, rouge
Exemple : type 701530/...
Taille des chiffres type 701530/... : 10 mm ; type 701531/... : 20 mm Plage d’affichage/Unité 1999 à +9999 digits / °C/ °F
Décimales aucune, une, deux
(2) Indications de l’état deux LED pour les sorties 1 et 2, jaunes (3) Touches q sélection du paramètre suivant
sélection du niveau Paramétrage ou Configuration (> 2 s) i , d augmenter1, diminuer1 la valeur du paramètre
1Réglage dynamique de la valeur ; prise en compte automatique de la valeur au bout de deux secondes, sans appuyer sur une autre touche (code de configuration également)
q + d retour immédiat à l’état de base q + i afficher la version software de l'appareil
Schémas de raccordement
JUMO di 32, type 701530/...
JUMO di 08, type 701531/...
Sortie 1 relais 230 V/3 A
Entrée binaire
+ –
N L1 9
8 6
5 4 3 2 1
Sortie 2 sortie logique 5 V/20 mA
Contact sec (autre possibilité pour sortie 2)
20 à 3 V0
AC/DC
ⵒ ACⵒ 110 à 240 V
Réseau
+ –
10 à 18 V DC
+
– =
+ –
+ –
Courant 0/4-20 mA Pt100/Pt1000 et KTY11-6 (2 fils) Pt100/Pt1000 (3 fils) Thermocouple
Tension 0/2-10 V
J J
+ –
Rhéostat (3 fils)
Rhéostat (2 fils)
Potentiomètre E S A
Entrée du signal
Entrée binaire Contact sec
Sortie 1 Relais 230 V/3 A
Sortie 2 Relais 230 V/3 A
+ –
Sortie 3 Sortie logique 5 V/20 mA fonction identique à la sortie 2
20 à 3 V0
AC/DC
ⵒ ACⵒ 110 à 240 V
Réseau
+ –
10 à 18 V DC
+
– =
+ –
Courant 0/4-20 mA Pt100/Pt1000 et KTY11-6 (2 fils) Pt100/Pt1000 (3 fils) Thermocouple
J J
+ –
Rhéostat (3 fils)
Rhéostat (2 fils)
Potentiomètre E S A
Entrée du signal 1 2 3 4 5 6 7 9 10 12 13 N L1
Dimensions
Type 701530/…
Type 701531/...
Montage bord à bord (découpe minimale du tableau de commande)
Type horizontalement verticalement701530/... > 8 mm > 8 mm 701531/... > 10 mm > 10 mm
Accessoires de série
- 1 notice de mise en service B 701530.0 - 1 jeu d’éléments de fixation
- 1 joint
Références de commande :
indicateurs numériques – commandés par microprocesseur avec une entrée de mesure et trois signaux de sortie au maximum Boîtier à encastrer suivant CEI 61554
(1) Exécution de base
701530/ di 32 - façade 48 mm × 24 mm
701531/ di 08 - façade 96 mm × 48 mm
(2) Entrée (programmable)
x x 888 Réglage d’usine
x x 999 Configuration suivant indications du client1 (3) Alimentation
x x 16 10 à 18 V DC ±0%
x x 23 110 à 240V AC, +10/15%, 48 à 63 Hz,
x x 25 20 à 30 V AC/DC, 48 à 63 Hz
(1) (2) (3)
Code de commande / -
Exemple de commande 701530 / 888 - 23
1Pour une configuration spécifique, il faut indiquer en clair le type de capteur et les réglages souhaités.
