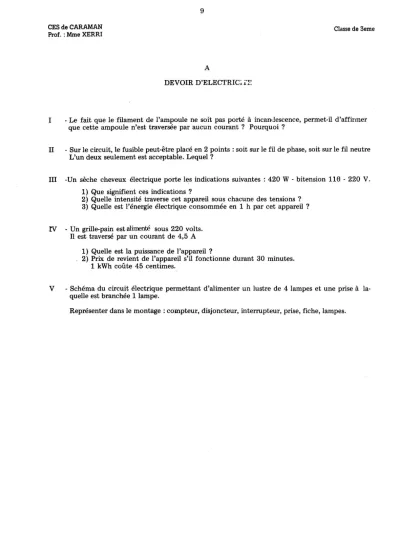

CES de CARAMAN Prof. : Mme XERRI
9
A
DEVOIR D'ELECTRIC: lE
Classe de 3eme
1 - Le fait que le filament de l'ampoule ne soit pas porté à incandescence, permet-il d'affirmer que cette ampoule n'est traversée par aucun courant? Pourquoi?
II - Sur le circuit, le fusible peut-être placé en 2 points: soit sur le fil de phase, soit sur le fil neutre L'un deux seulement est acceptable. Lequel ?
III -Un sèche cheveux électrique porte les indications suivantes: 420 W - bitension 110 - 220 V. 1) Que signifient ces indications ?
2) Quelle intensité traverse cet appareil sous chacune des tensions? 3) Quelle est l'énergie électrique consommée en 1 h par cet appareil ?
rv -
Un grille-pain est alimenté sous 220 volts.Il est traversé par un courant de 4,5 A 1) Quelle est la puissance de l'appareil ?
2) Prix de revient de l'appareil s'il fonctionne durant 30 minutes. 1 kWh coûte 45 centimes.
V - Schéma du circuit électrique permettant d'alimenter un lustre de 4 lampes et une prise à la-quelle est branchée 1 lampe.
