PST
22 L’échographie

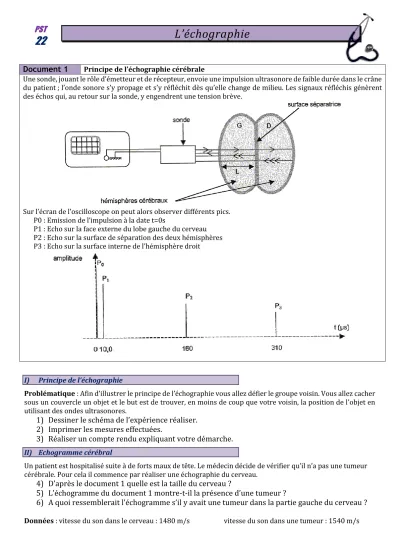

Document 1 Principe de l’échographie cérébrale
Une sonde, jouant le rôle d’émetteur et de récepteur, envoie une impulsion ultrasonore de faible durée dans le crâne du patient ; l’onde sonore s’y propage et s’y réfléchit dès qu’elle change de milieu. Les signaux réfléchis génèrent des échos qui, au retour sur la sonde, y engendrent une tension brève.
Sur l’écran de l’oscilloscope on peut alors observer différents pics.
P0 : Emission de l’impulsion à la date t=0s
P1 : Echo sur la face externe du lobe gauche du cerveau P2 : Echo sur la surface de séparation des deux hémisphères P3 : Echo sur la surface interne de l’hémisphère droit
I) Principe de l’échographie
Problématique : Afin d’illustrer le principe de l’échographie vous allez défier le groupe voisin. Vous allez cacher sous un couvercle un objet et le but est de trouver, en moins de coup que votre voisin, la position de l’objet en utilisant des ondes ultrasonores.
1) Dessiner le schéma de l’expérience réaliser.
2) Imprimer les mesures effectuées.
3) Réaliser un compte rendu expliquant votre démarche.
II) Echogramme cérébral
Un patient est hospitalisé suite à de forts maux de tête. Le médecin décide de vérifier qu’il n’a pas une tumeur cérébrale. Pour cela il commence par réaliser une échographie du cerveau.
