dossier de révision de la DUP 2014 1

(1)

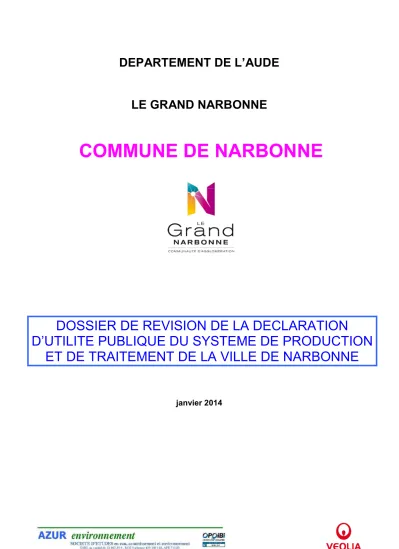

LE GRAND NARBONNE

COMMUNE DE NARBONNE

DOSSIER DE REVISION DE LA DECLARATION

D’UTILITE PUBLIQUE DU SYSTEME DE PRODUCTION ET DE TRAITEMENT DE LA VILLE DE NARBONNE

janvier 2014

(2)

SOMMAIRE

I. PREAMBULE ... 6

II. FICHE D’IDENTIFICATION DU DOSSIER DE DUP ... 7

III. PRESENTATION GENERALE DE LA COMMUNE ET DES BESOINS EN EAU ... 9

A. DONNEES GEOGRAPHIQUES... 9

B. DONNEES DEMOGRAPHIQUES DE LA COMMUNE DE NARBONNE...10

1. Evolution de la population ...10

2. Typologie de l’habitat ...10

3. Capacité d’accueil touristique...11

4. Perspectives de développement...11

C. GROS CONSOMMATEURS...14

D. PERSPECTIVES DE DEVELOPPEMENT DES AUTRES COMMUNES ALIMENTEES A PARTIR DE MOUSSOULENS...15

1. Estimation pour la commune de Salles d’Aude...15

2. Perspectives sur les autres communes ...16

E. BESOINS EN EAU...16

1. Volumes distribués en situation actuelle...16

2. Rendement des réseaux communaux ...17

3. Formule utilisée pour les besoins futurs ...18

4. Estimation des besoins futurs...19

5. Synthèse ...20

F. BILAN BESOINS RESSOURCE...20

IV. DESCRIPTION DU SYSTEME DE CAPTAGE, DE PRODUCTION ET DE DISTRIBUTION EXISTANT ...21

A. PRESENTATION GENERALE DU RESEAU...21

B. PRODUCTION...23

1. Production propre : Puits de Moussoulens ...23

2. Point d’importation : Grand Narbonne pour le secteur Fontfroide-Aussière ...25

3. Point d’importation : BRL-réseau littoral à Narbonne Plage ...27

C. VOLUMES PRODUITS ET DISTRIBUES...29

1. Volumes produits ...29

2. Volumes distribués à partir des réservoirs de Geyssières ...30

3. Volumes importés par la ville de Narbonne ...31

D. TRAITEMENT DES EAUX PRODUITES PAR LES PUITS DE MOUSSOULENS...31

E. S ...31

(3)

Le Grand Narbonne

Dossier de révision de la DUP du système de captage, production et traitement de la commune de Narbonne.

Page 2

1. Qualité des eaux brutes des puits de Moussoulens...33

2. Qualité des eaux distribuées à partir du réservoir de Geyssières ...34

3. Equilibre calcocarbonique et potentiel de dissolution du plomb ...36

4. Saisie des analyses...38

5. Plomb et équilibre de l’eau ...40

B. UNITE DU SIAERO ...42

C. UNITE DE PUECH LABADE...43

VI. MODIFICATIONS DE LA FILIERE ...44

A. EXPOSE DES RAISONS DES MODIFICATIONS...44

B. RENFORCEMENT DU TRAITEMENT DES EAUX PRODUITES PAR LES PUITS DE MOUSSOULENS 44 1. Description du dispositif de correction du pH...44

2. Description de l’unité de désinfection ...45

C. CREATION DU NOUVEAU FORAGE DU RATIER...45

1. Justification ...46

2. Localisation ...46

3. Description des installations de production...48

4. Données qualitatives ...49

5. Zone de desserte ...51

D. RENFORCEMENT DU POINT D’INTERCONNEXION AVEC LE RESEAU BRL LITTORAL : SURPRESSEUR DE NARBONNE PLAGE...52

1. Justification ...52

2. Travaux à réaliser ...53

3. Description de la ressource ...55

4. Zones de desserte actuelle et future ...55

E. RENFORCEMENT DU STOCKAGE : RESERVOIR DE CAP DE PLA...56

F. RENFORCEMENT DU STOCKAGE : RESERVOIR DE REVEILLON...56

VII. CARACTERISTIQUES DU SECTEUR AQUIFERE CONCERNE...57

A. FORAGE DU RATIER...57

2. Caractéristiques géologiques du secteur aquifère concerné...58

3. Caractéristiques hydrogéologiques du secteur aquifère concerné...63

4. Débits d’exploitation ...68

5. Evaluation de la ressource renouvelable ...68

6. Aire d’alimentation...69

7. Vulnérabilité de la ressource et conditions de protection naturelle...70

B. PUITS DE MOUSSOULENS...73

2. Caractéristiques géologiques du secteur aquifère concerné...73

3. Caractéristiques hydrogéologiques du secteur aquifère concerné...74

4. Aire d’alimentation...74

5. Vulnérabilité de la ressource et conditions de protection naturelle...75

6. Vulnérabilité spécifique vis à vis de l’inondabilité...77

(4)

LA RESSOURCE...79

1. Occupation des sols ...79

2. Sources de pollution potentielle...81

1. Occupation des sols ...87

2. Sources de pollution potentielle...88

IX. MESURES DE PROTECTION...91

1. Périmètre de protection immédiate (PPI)...91

2. Périmètres de protection immédiate satellites (PPIS) ...92

3. Périmètre de protection rapprochée (PPR)...93

4. Périmètre de protection éloignée (PPE) ...104

1. Périmètre de protection immédiate (PPI)...106

2. Périmètre de protection rapprochée (PPR)...106

3. Périmètre de protection éloignée (PPE) ...108

X. PILOTAGE ET SURVEILLANCE DU SYSTEME ...109

A. PILOTAGE DE LA PRODUCTION ET DE LA DISTRIBUTION...109

1. Fonctionnement normal...109

2. Fonctionnement dégradé...110

B. MOYENS DE SURVEILLANCE...113

C. SUIVI ANALYTIQUE...114

XI. PRESENTATION DES REACTIFS UTILISES DANS LE TRAITEMENT...115

XII. PRESENTATION DES MATERIAUX EN CONTACT AVEC L’EAU ...116

XIII. PRESENTATION DU MODE DE TRAITEMENT DES DECHETS ...117

XIV. ESTIMATION DES COUTS ...118

A. TRAVAUX DE MISE EN ŒUVRE DES OUVRAGES...118

B. TRAVAUX DE PROTECTION DE LA RESSOURCE DU FORAGE DU RATIER...119

XV. DOCUMENT D’INCIDENCE ...120

A. RUBRIQUES CONCERNEES PAR LE PROJET...120

B. ANALYSE DE L’ETAT INITIAL...121

1. Localisation des forages...121

(5)

Le Grand Narbonne

Page 4

1. Evaluation simplifiée des incidences du projet au titre de Natura 2000...139

2. Incidences sur la ressource en eau ...142

3. Incidences sur les usages de l’eau...149

D. COMPATIBILITE AVEC LE SDAGE OU SAGE...150

1. Compatibilité avec le SDAGE...150

2. Compatibilité avec le SAGE ...151

E. MESURE COMPENSATOIRE ENVISAGEE...152

F. JUSTIFICATION ECONOMIQUE...153

1. Puits de Moussoulens ...153

2. Forage du Ratier ...153

XVI. ANNEXES ...155

(6)

LISTE DES ILLUSTRATIONS

Figure 1. Profil synoptique du réseau d’eau potable de la commune de Narbonne...21

Figure 2. Ossature du réseau d’eau potable de la commune de Narbonne. ...21

Figure 3. Fiche descriptive du réservoir de Geyssière ...32

Figure 4. Fiche descriptive du réservoir de la Grèce...32

Figure 5. Fiche descriptive du réservoir de Plaisance...32

Figure 6. Fiche descriptive du réservoir du Moulin de Calou...32

Figure 7. Fiche descriptive du réservoir des radars ...32

Figure 8. Fiche descriptive du réservoir de Karantes le haut ...32

Figure 9. Fiche descriptive du réservoir de Crabit...32

Figure 10. Fiche descriptive du réservoir de l’Hospitalet...32

Figure 11. Fiche descriptive du surpresseur de Lacoste...32

Figure 12. Fiche descriptive du surpresseur des abrassous ...32

Figure 13. Fiche descriptive du surpresseur de Beaumont ...32

Figure 14. Fiche descriptive du surpresseur de la Corniche ...32

Figure 15. Description des nouveaux ouvrages de traitement ...45

Figure 16. Fiche descriptive des nouveaux ouvrages du Ratier...48

Figure 17. plan de localisation des points de raccordement au réseau et la délimitation du quartier haut service ...52

Figure 18. Fiche descriptive des nouveaux ouvrages : surpresseur, by pass Lacoste ...53

Figure 19. Fiche descriptive du nouveau réservoir de Cap de Pla ...56

Figure 20. Fiche descriptive du nouveau réservoir de Réveillon ...56

Figure 21. Extrait de la carte géologique au 1/50 000^ième de Béziers ...73

Figure 22 : Zone inondable du secteur d’étude (source DDTM)...78

Figure 23 : Implantation du projet par rapport aux zones Natura 2000 ...139

(7)

Le Grand Narbonne

Page 6

La Ville de Narbonne dispose d’un arrêté de déclaration d’utilité publique, datant du 15/09/0995, relatif aux périmètres de protection sanitaire des puits de Moussoulens qui constituent la ressource principale de la commune. Cet arrêté préfectoral de DUP complète ainsi les arrêtés antérieurs du 29/01/1968 et du 17/09/1980.

Un nouvel avis d’hydrogéologue agréé a été remis le 05/02/03 concernant l’extension du périmètre de protection rapprochée des captages de Moussoulens.

Par ailleurs, plusieurs projets ont été réalisés visant à diversifier les ressources en eau potable et à adapter les ouvrages de traitement, adduction, stockage et distribution aux nouveaux besoins.

Le présent dossier constitue donc la révision du dossier de déclaration d’utilité publique du système de production et de traitement de la Ville de Narbonne.

Il présente un descriptif de l’ensemble des ouvrages du système de production et de distribution d’eau de la Ville de Narbonne, existant et en projet.

Le présent rapport constitue le dossier de déclaration d’utilité publique aux titres du Code de la Santé Publique et du Code de l’Environnement pour la révision du système de captage, production et traitement de la commune de Narbonne.

(8)

Maître d’ouvrage :

Nom : Le Grand Narbonne

Adresse : 12, Boulevard Frédéric Mistral CS 50100, 11785 NARBONNE CEDEX Personne à contacter : Mr LUMIERE / Mlle BRY

Téléphone : 04-68-58-14-58 Fax : 04-68-58-16-89

e-mail : [email protected]

Maître d’ouvrage délégué - exploitant :

Nom : VEOLIA EAU – COMPAGNIE GENERALE DES EAUX Adresse : 14, rue Béranger, BP 835, 11 108 NARBONNE CEDEX Personne à contacter : Mr LACOMBE

Téléphone :04-68-32-87-10

e-mail : [email protected]

Organisme(s) chargé(s) des études : Nom : VEOLIA EAU / AZUR environnement

Adresse : ZAC Réveillon, 29 rue des Cisterciens, 11 100 NARBONNE Personne à contacter :

- Mr LACOMBE (VEOLIA EAU)

- Mme DAGNEAUX / Mr RENNESSON (AZUR environnement) Téléphone :

- VEOLIA EAU : 04-68-32-87-10

- AZUR environnement : 04-68-32-11-34 e-mail :

- VEOLIA EAU : [email protected]

- AZUR environnement : [email protected]

(9)

Le Grand Narbonne

Page 8

Hydrogéologue agréé ayant défini les périmètres de protection des puits de Moussoulens :

Nom : Mr CHAMAYOU

Adresse : -38, rue de la Jeanotte, 34 470 PEROLS Téléphone : 04-67-50-04-67

Hydrogéologue agréé ayant défini les périmètres de protection du forage du Ratier : Nom : Mr CORNET

Adresse : - Téléphone : -

Objet de la demande :

Dossier d’autorisation d’exploiter un captage d’eau destinée à la consommation humaine :

Débit maximal d’exploitation

horaire

Débit d’exploitation journalier de pointe

(exceptionnelle)

Débit d’exploitation moyen journalier

Débit annuel d’exploitation

Forage du

Ratier 300 m³/h 7 200 m³/j

6 600 m³/j sur la base de 20h de fonctionnement par

jour

2 410 000 m³/an

Puits de

Moussoulens 1 770 m³/h 42 440 m³/j 42 440 m³/j 15 490 600

m³/an

Note : En ce qui concerne les puits de Moussoulens, aucune modification du débit d’exploitation n’est demandée. Les modifications concernent uniquement l’extension du périmètre de protection rapprochée.

(10)

A. D

ONNEES GEOGRAPHIQUES

La commune de Narbonne est située dans l’Est Audois, le long du littoral méditerranéen. Elle se compose principalement de deux unités distinctes (hors écarts) :

Narbonne Ville, Narbonne Plage.

COMMUNE DE NARBONNE

LOCALISATION DE LA COMMUNE

Echelle 1/25 000 – fond de plan IGN

Narbonne Plage Narbonne Ville

(11)

Le Grand Narbonne

Page 10

B. D

ONNEES DEMOGRAPHIQUES DE LA COMMUNE DE

N

ARBONNE

1. Evolution de la population

La population de la commune de Narbonne des 4 derniers recensements est donnée dans le tableau suivant :

Année Population Evolution Taux annuel

1982 41 565 - -

1990 45 849 + 10,31 % + 1,29 % 1999 46 506 + 1,43 % + 0,16 % 2009 51 227 + 10,15 % + 1,01 % Source : INSEE, Recensement général de la population

Tableau 1 : Evolution de la population

En moyenne, la population sédentaire a fortement augmenté de + 23.0 % entre 1982 et 2009.

2. Typologie de l’habitat

La typologie de la commune de Narbonne est représentée ci-dessous :

1982 1990 1999 2009

Résidences principales 15 481 18 177 20 903 24 635 Résidences secondaires ou occasionnelles 2 831 4 005 4 655 5 325

Logements vacants 1 462 2 462 1 864 2 380

TOTAL 19 774 24 644 27 422 32 268

Source : INSEE

Tableau 2 : Typologie de l'habitat

En 2009, 16,5% des habitations étaient des résidences secondaires ou occasionnelles.

Entre 1999 et 2009, le nombre de résidences principales a augmenté de 60%.

(12)

Outre la capacité d’accueil des résidences secondaires, la commune de Narbonne compte de nombreux établissements d’accueil touristiques.

Ceux ci sont essentiellement concentrés à Narbonne Plage.

Le tableau ci-dessous présente les capacités d’accueils 2012 données par l’INSEE : Nombre Nombre de chambres / emplacements

Hôtels 20 772

Campings 6 2 058

La commune de Narbonne voit sa population augmenter de manière importante en période estivale.

La station balnéaire de Narbonne Plage compte en période de pointe estivale entre 25 000 et 30 000 estivants.

4. Perspectives de développement

a) Narbonne Ville

Ces données sont issues de l’étude de sécurisation du Grand Narbonne réalisée en 2011 par AZUR environnement.

Les perspectives à moyen terme (10 ans) permettent d’avoir pour première approche une estimation de 3 500 logements supplémentaires sur Narbonne Ville. La vision sur du long terme est beaucoup plus floue même si certaines zones ont vocation à être urbanisées à l’échéance 20 ans.

Sur la base du nombre actuel d’habitants par logement, cela correspond à une augmentation de population de 7 000 habitants sur 10 ans. Ceci est légèrement supérieur à la hausse de population de l’ordre de 600 habitants supplémentaires par an observé entre 1999 et 2006.

Cette augmentation de 7 000 habitants en 10 ans correspond à un accroissement de 13,8 % sur 10 ans soit une croissance annuelle moyenne de 1,3%.

Du fait de la difficulté d’estimer les perspectives à plus long terme, il est retenu de prendre un ratio identique à l’horizon 2033.

(13)

Le Grand Narbonne

Page 12

b) Narbonne Plage

Ces données sont issues du dossier de renouvellement de l’autorisation de la station d’épuration de Narbonne Plage actuellement en cours de réalisation par AZUR environnement.

Les perspectives de développement sur Narbonne Plage sont limitées.

Il reste quelques zones de développement possible dans le secteur des Foulquines (environ 60 logements supplémentaires) et 20 ha dans le secteur des Karantes dont la constructibilité est encore incertaine. Ce constat permet d’entrevoir un accroissement limité.

Sur le secteur des Karantes, un projet est en cours d’étude. Il s’agit de la construction d’un centre de « Cure thermale », composé entre autre d’un hôtel de 15 chambres et d’une résidence de 20 logements (2 personnes par logement et par chambre).

Des secteurs sont vont présenter une réurbanisation dont la répartition est la suivante :

% du total

Nombre de logements

Nombre d'habitants

% du total

Nombre de logements

Nombre d'habitants

Lotissement « Roquemer » 150 3 450 60% 90 270 40% 60 180

Bâtiment « le Mistral » 24 3 72 60% 14 43 40% 10 29

2 HLM « avenue du Théâtre » 36 3 108 100% 36 108 0% 0 0

Le clos des Foulquines 23 3 69 60% 14 41 40% 9 28

Espace « Léo Lagrange » 50 3 150 60% 30 90 40% 20 60

Total ré-urbanisation 283 849 184 553 99 296

Nombre d'habitants

Sédentaire Secondaire

Ratio*

Nombre de logements/

(chambres pour hôtel) Projet/Résidence

* Pour un nouveau logement destiné à une population sédentaire, un ratio de 3 habitants par logement est appliqué

Programme de logements sociaux :

La révision du PLU prévoit d’autoriser l’augmentation en hauteur de certains logements dans le cadre de programme de logements sociaux.

Cette augmentation serait d’environ 30 logements soit 90 habitants sédentaires supplémentaires (source : Mairie de Narbonne), en considérant le ratio de 3 habitants par nouveau logement.

(14)

la page suivante :

Les perspectives de développement globales sur Narbonne Plage pourraient permettre d’accueillir 1 009 habitants supplémentaires (643 sédentaires et 366 secondaires).

Cette augmentation de population correspond à un taux de croissance annuel de 0,4% (inférieur à celui de Narbonne Ville).

(15)

Le Grand Narbonne

Page 14

C. G

ROS CONSOMMATEURS

La liste des gros consommateurs d’eau identifiés sur la commune de Narbonne sont les suivants (source RAD 2012) :

Ces gros consommateurs se répartissent de la manière suivante : Industriels (10u),

Hébergements touristiques (7u), Centre de soins (5u),

Bâtiments publics (3u), Centres scolaires (2u).

(16)

ALIMENTEES A PARTIR DE

M

^OUSSOULENS

Les puits de Moussoulens desservent également les communes suivantes : Fleury d’Aude,

Salles d’Aude, Vinassan, Armissan.

1. Estimation pour la commune de Salles d’Aude

a) Taux d’accroissement de la population

Taux d’accroissement de la population de Salles d’Aude entre 1999 et 2006

b) Perspectives sur Salles d’Aude

Il existe de fortes perspectives de développement liées au projet de création d’un parc régional d’activité de 30 ha. Les besoins en eaux de ce parc régional sont très difficiles à estimer d’autant plus que le type d’activité peut être très variable.

Au regard de la surface du parc et sur la base d’un ratio de 10 m³/j/ha, une consommation journalière de l’ordre de 300 m³ est retenue. Pour autant, cette consommation peut varier énormément en fonction du type d’activité qui s’y développera.

En plus du développement de ce parc d’activité, la commune prévoit un développement très important de sa population du fait notamment de la nécessité pour les personnes employées sur ce parc de se loger à proximité.

Par conséquent, la commune prévoit 3000 habitants supplémentaires sur 20 ans soit une augmentation de population de l’ordre de 128 % en 20 ans. Ceci correspond à un taux annuel moyen de 4.2 %.

Recensement Population Taux annuel

1999 1 902 hab -

2006 2 342 hab + 3.0 %

(17)

Le Grand Narbonne

Page 16

2. Perspectives sur les autres communes

Cas des Cabanes de Fleury : Un taux de développement similaire à Narbonne Plage sera considéré soit 0.4 % par an.

Cas du village de Fleury et de Vinassan : le taux d’accroissement annuel de la demande est pris égal à 4 %.

Cas du village de la commune d’Armissan : le taux d’accroissement de la demande est pris égal au taux d’accroissement de la population entre les deux derniers recensements.

Cette valeur est plafonnée à 2.5 % s’agissant d’une commune ne présentant pas de projets important de développement.

a) Taux de développement des communes

Commune Population 1999 (hab.) Population 2006 (hab.) Taux d’accroissement annuel

Armissan 1 211 1 469 2.8 % 2.5 %

E. B

ESOINS EN EAU

1. Volumes distribués en situation actuelle

Les volumes mensuels, à partir desquels ont été calculés les volumes distribués journaliers, sont présentés dans le tableau suivant. Il s’agit d’indicateurs réels des « besoins » par commune.

Besoins journaliers (m³/j) Commune

Basse saison Haute saison Source

Armissan 275 647 Volumes 2009 - Veolia

Fleury Village 475 1040 Volumes 2009 - Veolia

Saint Pierre 934 6017 Volumes 2009 - Veolia

Cabanes de Fleury 218 1170 Volumes 2009 - Veolia

Narbonne Ville 14 092 21 543 Volumes 2009 - Veolia

Narbonne Plage 802 3 524 Volumes 2009 – Veolia

Vinassan 375 860 Volumes 2009 – Veolia

Salles d’Aude 633 1 481 Volumes 2009 - Veolia

Autres:

ASF 99 230 Volumes 2009 - Veolia

Les Radars 10 19 Volumes 2009 - Veolia

TOTAL 17 913 36 531 -

(18)

- En haute saison : en appliquant un coefficient multiplicateur de 1,2 au volume journalier moyen du mois de pointe qui est égal au 1/30^e du besoin mensuel du mois de pointe.

- En basse saison : en prenant le 1/30^e du besoin mensuel moyen en basse saison (volume moyen de novembre à mars).

2. Rendement des réseaux communaux

a) Situation actuelle

Le tableau ci-dessous indique les rendements primaires des réseaux communaux fournis par le maître d’ouvrage sur l’année 2008 (rapport délégataire).

Réseau de

distribution Distribué 2008 Facturé 2008 Pertes primaires 2008

Rendement primaire 2008

Armissan 125 027 m³ 98 180 m³ 26 847 m³ 78.5 %

Fleury 858 861 m³ 614 500 m³ 244 361 m³ 72.0 %

Narbonne 7 470 426 m³ 5 606 274 m³ 1 864 152 m³ 75.0 %

Vinassan 155 482 m³ 147 299 m³ 8 183 m³ 94.7 %

Salles d’Aude 296 382 m³ 210 624 m³ 85 758 m³ 71.1 %

b) Situation future

Il est à noter que le Grand Narbonne a engagé une politique de réduction des volumes distribués.

Certains objectifs de rendements ont été arrêté entre le maître d’ouvrage et l’exploitant sur les communes du Grand Narbonne les plus consommatrices en eau dont les communes suivantes :

- Fleury d’Aude : 75 % à l’échéance 2013 et 80 % à l’échéance 2018 - Narbonne : 81 % à l’horizon 2014 et 83 % à l’échéance 2021.

Les hypothèses en termes de rendements futurs sont récapitulés dans le tableau suivant :

Commune Base Objectif Echéance

Armissan Maintien du rendement actuel 78.5 % -

Fleury d’Aude Objectif contractuel 80.0 % 2019

Narbonne Objectif contractuel 83.0 % 2021

Salles d’Aude Maintien du rendement actuel 71.1 % -

Vinassan Maintien du rendement actuel 94.7% -

(19)

Le Grand Narbonne

Page 18

3. Formule utilisée pour les besoins futurs

La formule utilisée est issue de la formule légèrement modifiée du rapport d’étude du Conseil Général de l’Aude pour l’évaluation des besoins en eau dans l’Est du département (Juillet 2009).

La formule est la suivante :

futurs ndements

population de

ent accroissem A

HS ou BS actuelle on

Consommati HS

ou BS futurs Besoins

Re

) ) (

(

A est un coefficient traduisant la modification des comportements de consommation. Ce coefficient est pris égal à 1 dans la présente étude.

L’accroissement de population correspond au taux d’augmentation à prévoir, commune par commune, de la population aux horizons 2023 et 2033.

On entend par consommation actuelle, les consommations facturées. Celles ci seront estimées comme suit :

actuel rendement HS

ou BS distirbué Volume

HS ou BS actuelle on

Consommati ( ) ( )

(20)

Le Grand Narbonne

Dossier de révision de la DUP du système de captage, production et traitement de la commune de Narbonne. Page 19 a) En basse saison

b) En haute saison

Besoins actuels (2009) 2023 2033

Commune

Accroissement annuel de population

Mis en distribution

(m³/j)

Rendement Consommé (m³/j)

Consommé (m³/j)

Objectif rendement

Mis en distribution

(m³/j)

Consommé (m³/j)

Objectif de rendement

Mis en distribution

(m³/j)

Armissan 2.5 % 275 78.5 % 216 283 78.5 % 361 363 78.5 % 462

Fleury d’Aude (Bourg) 3.0 % 475 72.0 % 342 473 80.0 % 592 636 80.0 % 795

Cabanes de Fleury 0.4 % 218 72.0 % 157 164 80.0 % 205 171 80.0 % 213

Narbonne Ville 1.3 % 14 092 75.0 % 10 569 11 791 83.0 % 14 207 13 025 83.0 % 15 693

Narbonne Plage 0.4 % 802 75.0 % 602 628 83.0 % 757 654 83.0 % 788

Salles d’Aude 4.2 % 633 71.1 % 450 708* 71.1 % 995 1 068* 71.1% 1 502

Vinassan 3.0 % 375 94.7 % 355 492 94.7% 519 661 94.7 % 698

Besoins actuels (2009) 2023 2033

Commune

Accroissement annuel de population

Mis en distribution

(m³/j)

Rendement Consommé (m³/j)

Consommé (m³/j)

Objectif rendement

Mis en distribution

(m³/j)

Consommé (m³/j)

Objectif de rendement

Mis en distribution

(m³/j)

Armissan 2.5 % 647 78.5 % 508 666 78.5 % 849 853 78.5 % 1 087

Fleury d’Aude (Bourg) 3.0 % 1 040 72.0 % 749 1 037 80.0 % 1 296 1 393 80.0 % 1 741

Cabanes de Fleury 0.4 % 1 170 72.0 % 842 880 80.0 % 1 100 916 80.0 % 1 145

Narbonne Ville 1.3 % 21 543 75.0 % 16 157 18 624 83.0 % 22 438 22 438 83.0 % 25 532t

Narbonne Plage 0.4 % 3 524 75.0 % 2 643 2 762 83.0 % 3 327 3 327 83.0 % 3 453

Salles d’Aude 4.2 % 1481 71.1 % 1 053 1 656* 71.1 % 2 329 2 498* 71.1 % 3 514

Vinassan 3.0 % 860 94.7 % 814 1 127 94.7% 1 190 1 515 94.7 % 1 600

(21)

Le Grand Narbonne

Page 20

5. Synthèse

A l’horizon 2033, les besoins en eaux sur l’unité de Moussoulens seront de l’ordre de :

- 21 400 m³/j en saison basse, - 43 620 m³/j en saison haute.

F. B

ILAN BESOINS RESSOURCE

Le bilan besoins ressources est établi à partir de l’estimation des besoins décrit ci-dessus et du débit maximal d’exploitation du champ captant de Moussoulens (42 440 m³/j).

Basse saison

Haute saison

Basse saison

Haute saison

Basse saison

Haute saison Champ captant de

Moussoulens Narbonne 21400 43620 21 040 -1 180

Bilan besoins- ressources

m³/j Nom

42 440

Situation future (2030)

Ressources Besoins

Besoins journaliers m³/j Commune

desservie Capacité m³/j

Le champ captant de Moussoulens présentera une capacité insuffisante en situation future de pointe. Il ne permettra pas de subvenir à l’ensemble des besoins en eau de la commune.

Besoins actuels (2009) m³/j

Besoins 2023 m³/j

Besoins 2033 m³/j Commune

Basse saison Haute saison Basse saison Haute saison Basse saison Haute saison

Armissan 275 647 361 849 462 1 087

Fleury d’Aude (Bourg) 475 1 040 592 1 296 795 1 741

Cabanes de Fleury 218 1 170 878 5 658 914 5 889

Narbonne Ville 14 092 21 543 14 207 22 438 15 693 25 532

Narbonne Plage 802 3 524 757 3 327 788 3 453

Salles d’Aude 633 1 481 995 2 329 1 502 3 514

Vinassan 375 860 519 1 190 698 1 600

Autre : ASF Radar

109 99 10

249 230 19

109 99 10

249 230 19

109 99 10

249 230 19 Parc régional d’activité

Salles d’Aude - - 300 300 300 300

Total 17 913 36 531 18 827 37 885 21 370 43 614

(22)

A. P

RESENTATION GENERALE DU RESEAU

Le profil synoptique du réseau d’eau potable de la commune de Narbonne est présenté à la page suivante

Figure 1. Profil synoptique du réseau d’eau potable de la commune de Narbonne.

L’ossature du réseau d’eau potable de la commune de Narbonne est présentée à la page suivante.

Figure 2. Ossature du réseau d’eau potable de la commune de Narbonne.

Ressource : La commune de Narbonne exploite actuellement une seule ressource : Puits de Moussoulens.

Stockage : La commune de Narbonne dispose de 9 réservoirs (hors Cap de Pla et hors Réveillon) pour un volume total de stockage de 17 130 m³ réparti de la manière suivante :

Geyssières :11 500 m³ Grèce : 500 m³

Karantes : 2 000 m³ Radars : 250 m³ Crabit :300 m³

Moulin de Calou :330 m³ Hospitalet : 1 000 m³

Plaisance (Roche Grises) : 500 m³ ASF : 750 m³

Traitement : Les eaux brutes pompées à Moussoulens sont traitées par du chlore gazeux, au niveau des puits et à l’usine élévatoire de Lacoste (Cf. paragraphe IV.D).
