200µs/Div 2,0V/Div Couplage :

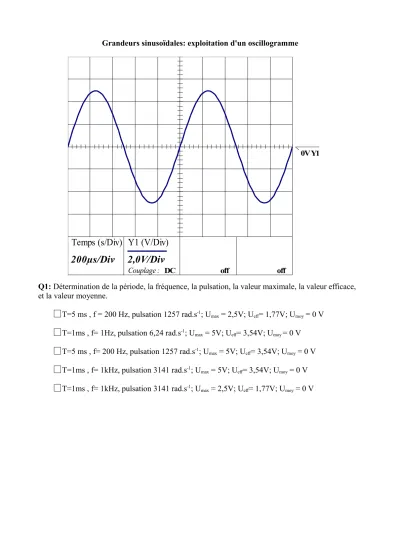

Q1: Détermination de la période, la fréquence, la pulsation, la valeur maximale, la valeur efficace, et la valeur moyenne.

T=5 ms , f = 200 Hz, pulsation 1257 rad.s^-1; Umax = 2,5V; Ueff= 1,77V; Umoy = 0 V T=1ms , f= 1Hz, pulsation 6,24 rad.s^-1; Umax = 5V; Ueff= 3,54V; Umoy = 0 V

T=5 ms , f= 200 Hz, pulsation 1257 rad.s^-1; Umax = 5V; Ueff= 3,54V; Umoy = 0 V T=1ms , f= 1kHz, pulsation 3141 rad.s^-1; Umax = 5V; Ueff= 3,54V; Umoy = 0 V T=1ms , f= 1kHz, pulsation 3141 rad.s^-1; Umax = 2,5V; Ueff= 1,77V; Umoy = 0 V

Temps (s/Div) Y1 (V/Div) 200µs/Div 2,0V/Div

Couplage : DC off off

0V Y1

Grandeurs sinusoïdales: exploitation d'un oscillogramme

Q2 :Détermination de la période, la fréquence, la pulsation, la valeur maximale, la valeur efficace, et la valeur moyenne.

T=330 µs , f= 3 kHz, pulsation 18850 rad.s^-1; Umax = 3,5V; Ueff= 2,47V; Umoy = 0 V T=0,66ms , f= 1,5kHz, pulsation 9425 rad.s^-1; Umax = 7V; Ueff= 4,95 V; Umoy = 0 V T=0,66ms , f= 1,5kHz, pulsation 9425 rad.s^-1; Umax = 3,5V; Ueff= 2,47V; Umoy = 0 V

Temps (s/Div) Y1 (V/Div) 100µs/Div 1,0V/Div

Couplage : DC off off

0V Y1

Q3: Détermination de la période, la fréquence, la pulsation, la valeur maximale, la valeur efficace, et la valeur moyenne.

T= 5 ms , f= 200 Hz, pulsation 1257 rad.s^-1; Umax = 1,5V; Ueff= 1,06 V; Umoy = 0 V T= 5 ms , f= 200 Hz, pulsation 1257rad.s^-1; Umax = 1500V; Ueff= 1060 V; Umoy = 0 V T= 5 ms , f= 0,2Hz, pulsation 1,26 rad.s^-1; Umax = 1,5V; Ueff= 1,06 V; Umoy = 0 V

Temps (s/Div) Y1 (V/Div) 1,0ms/Div 500mV/Div

Couplage : DC off off

0V Y1

Grandeurs sinusoïdales: exploitation d'un oscillogramme

Q4: Détermination de la période, la fréquence, la pulsation, la valeur maximale, la valeur efficace, et la valeur moyenne.

T= 330 µs , f= 3 kHz, pulsation 18850 rad.s^-1; Umax = 250 V; Ueff= 177 V; Umoy = 0 V T= 0,33 ms , f= 3 kHz, pulsation 18850 rad.s^-1; Umax = 0,5V; Ueff= 354 mV; Umoy = 0 V T= 0,33 ms , f= 3 kHz, pulsation 18850 rad.s^-1; Umax = 0,25V; Ueff= 177 mV; Umoy = 0 V

Temps (s/Div) Y1 (V/Div) 100µs/Div 100mV/Div

Couplage : DC off off

0V Y1

Q5: Détermination de la période, la fréquence, la pulsation, la valeur maximale, la valeur efficace, et la valeur moyenne.

T= 25 µs , f = 40 kHz, pulsation 251 krad.s^-1; Umax = 50 V; Ueff= 35,4 V; Umoy = 0 V T= 100 µs , f = 10 Hz, pulsation 62,8 rad.s^-1; Umax = 13 V; Ueff= 9,2 V; Umoy = 0 V T= 100 µs , f = 10 kHz, pulsation 62,8 krad.s^-1; Umax = 13 V; Ueff= 9,2 V; Umoy = 0 V

Temps (s/Div) Y1 (V/Div) 20µs/Div 5,0V/Div

Couplage : DC off off

0V Y1

Grandeurs sinusoïdales: exploitation d'un oscillogramme

Q6: Détermination de la période, la fréquence, la pulsation, la valeur maximale et la valeur moyenne.

T= 1,66 ms, f= 600 Hz, pulsation: 3,77 krad .s^-1, Umax = 5 V, Umoy = 0 V T= 1,66 ms, f= 600 Hz, pulsation: 3,77 krad .s^-1, Umax = 7 V, Umoy = 2 V T= 1,66 ms, f= 600 Hz, pulsation: 3,77 krad .s^-1, Umax = 5 V, Umoy = 2 V

Temps (s/Div) Y1 (V/Div)

200µs/Div 2,0V/Div

Couplage : DC off off

0V Y1
