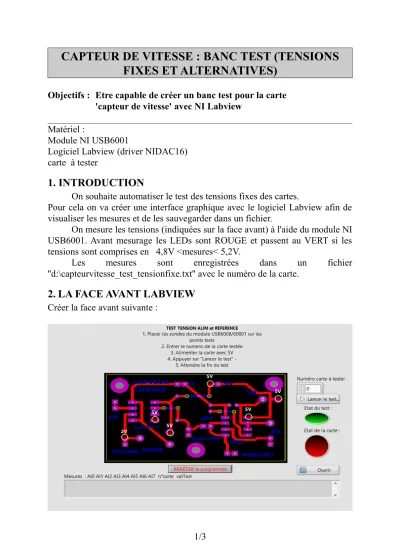

CAPTEUR DE VITESSE : BANC TEST (TENSIONS FIXES ET ALTERNATIVES)
Objectifs : Etre capable de créer un banc test pour la carte 'capteur de vitesse' avec NI Labview
Matériel :
Module NI USB6001
Logiciel Labview (driver NIDAC16) carte à tester
1. INTRODUCTION
On souhaite automatiser le test des tensions fixes des cartes.
Pour cela on va créer une interface graphique avec le logiciel Labview afin de visualiser les mesures et de les sauvegarder dans un fichier.
On mesure les tensions (indiquées sur la face avant) à l'aide du module NI USB6001. Avant mesurage les LEDs sont ROUGE et passent au VERT si les tensions sont comprises en 4,8V <mesures< 5,2V.
Les mesures sont enregistrées dans un fichier ''d:\capteurvitesse_test_tensionfixe.txt'' avec le numéro de la carte.
2. LA FACE AVANT LABVIEW
Créer la face avant suivante :
1/3
3. LE DIAGRAMME LABVIEW
Créer le diagramme suivant (voir l'aide à la conception) :
Capteur de vitesse : banc test (tensions fixes et alternatives)
4. AIDE À LA CONCEPTION
4.1. Changer la couleur d'une LED en dynamique dans le diagramme
Il faut changer le nœud de propriété de la LED.
CD sur la LED + Créer nœud de propriété+Coul(4)
Modifier le noeud de propriété : ''changer tous en écriture'' 4.2. Détail du diagramme
3/3
