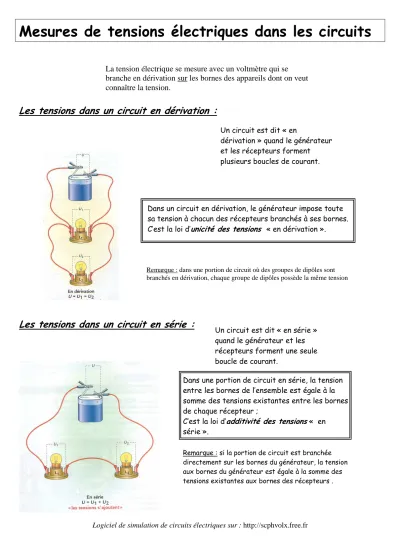

Mesures de tensions électriques dans les circuits
Les tensions dans un circuit en dérivation :
Les tensions dans un circuit en série :
Logiciel de simulation de circuits électriques sur : http://scphvolx.free.fr Un circuit est dit « en série » quand le générateur et les récepteurs forment une seule boucle de courant.
Dans une portion de circuit en série, la tension entre les bornes de l’ensemble est égale à la somme des tensions existantes entre les bornes de chaque récepteur ;
C’est la loi d’additivité des tensions « en série ».
Remarque : si la portion de circuit est branchée directement sur les bornes du générateur, la tension aux bornes du générateur est égale à la somme des tensions existantes aux bornes des récepteurs . Dans un circuit en dérivation, le générateur impose toute sa tension à chacun des récepteurs branchés à ses bornes.
C’est la loi d’unicité des tensions « en dérivation ».
Remarque : dans une portion de circuit où des groupes de dipôles sont branchés en dérivation, chaque groupe de dipôles possède la même tension
La tension électrique se mesure avec un voltmètre qui se branche en dérivation sur les bornes des appareils dont on veut connaître la tension.
Un circuit est dit « en
dérivation » quand le générateur et les récepteurs forment plusieurs boucles de courant.
