Mesures de tensions

(1)

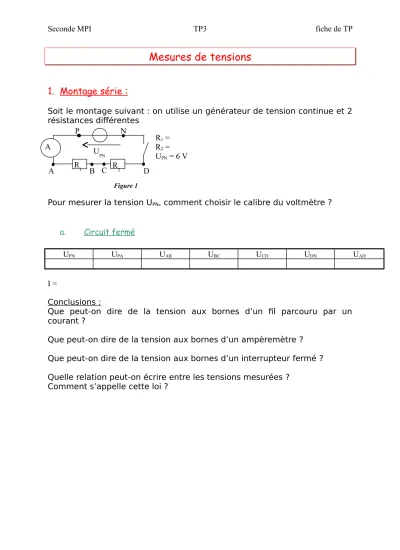

Seconde MPI TP3 fiche de TP

Mesures de tensions

1. Montage série :

Soit le montage suivant : on utilise un générateur de tension continue et 2 résistances différentes

R1 = R2 = UPN = 6 V

Pour mesurer la tension UPN, comment choisir le calibre du voltmètre ?

a. Circuit fermé

UPN UPA UAB UBC UCD UDN UAD

I =

Conclusions :

Que peut-on dire de la tension aux bornes d’un fil parcouru par un courant ?

Que peut-on dire de la tension aux bornes d’un ampèremètre ? Que peut-on dire de la tension aux bornes d’un interrupteur fermé ? Quelle relation peut-on écrire entre les tensions mesurées ?

Comment s’appelle cette loi ?

Figure 1

P N

A R₁ B C D

U_PN R₂ A

(2)

Echelle de potentiels.

On suppose que le point N est dans un état électrique tel que son potentiel électrique est VN = 0 V

Sur un axe vertical orienté vers le haut (échelle des potentiels), on a placé le point N au point le plus bas de l’axe.

Placer sur l’axe les autres points du circuit.

Sur la figure 1, indiquer le sens du courant.

Comment varie le potentiel en fonction du sens du courant ?

b. Circuit ouvert

UPN UPA UAB UBC UCD UDN UAD

I =

Conclusions :

Que peut-on dire de la tension aux bornes d’un interrupteur ouvert ? Quelle relation peut-on écrire entre les tensions mesurées ?

c. Application

Flécher les tensions non nulles dans ce circuit et appliquer la loi établie précédemment.

A B C D E

P N

U_PN

V_N= 0 V

(3)

2. Montage parallèle :

Mesurer les tensions suivantes

UPN UAB UCD

Conclusion :

Quelle loi peut-on en tirer ? R₁

R2

P N

A B

C D

Figure 2
