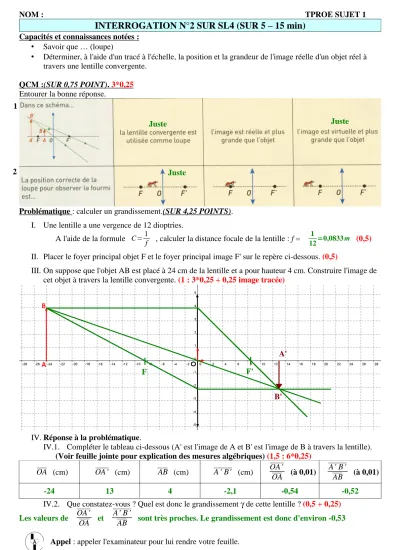

NOM : TPROE SUJET 1
INTERROGATION N°2 SUR SL4 (SUR 5 – 15 min)
Capacités et connaissances notées :
• Savoir que … (loupe)
• Déterminer, à l'aide d'un tracé à l'échelle, la position et la grandeur de l'image réelle d'un objet réel à travers une lentille convergente.
QCM : (SUR 0,75 POINT) . 3*0,25 Entourer la bonne réponse.
Problématique : calculer un grandissement.(SUR 4,25 POINTS).
I. Une lentille a une vergence de 12 dioptries.
A l'aide de la formule C=1
f , calculer la distance focale de la lentille : f = 1
12====0,0833 m (0,5)
II. Placer le foyer principal objet F et le foyer principal image F' sur le repère ci-dessous. (0,5)
III. On suppose que l'objet AB est placé à 24 cm de la lentille et a pour hauteur 4 cm. Construire l'image de cet objet à travers la lentille convergente. (1 : 3*0,25 + 0,25 image tracée)
IV. Réponse à la problématique.
IV.1. Compléter le tableau ci-dessous (A' est l'image de A et B' est l'image de B à travers la lentille).
(Voir feuille jointe pour explication des mesures algébriques) (1,5 : 6*0,25)
OA (cm) OA ' (cm) AB (cm) A ' B' (cm) OA '
OA (à 0,01) A' B '
AB (à 0,01)
-24 13 4 -2,1 -0,54 -0,52
IV.2. Que constatez-vous ? Quel est donc le grandissement γ de cette lentille ? (0,5 + 0,25) Les valeurs de OA '
OA et A' B '
AB sont très proches. Le grandissement est donc d'environ -0,53 Appel : appeler l'examinateur pour lui rendre votre feuille.
1
2
Juste Juste
Juste
F F'
A'
B'
