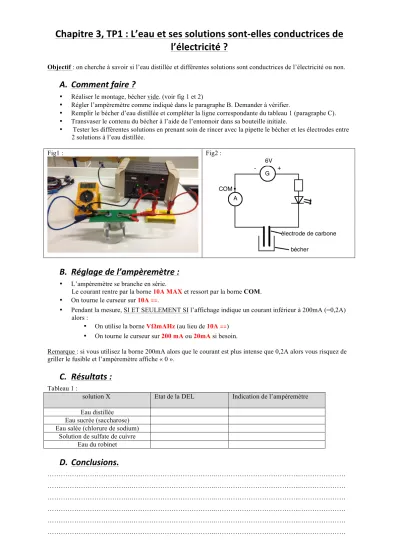

Chapitre 3, TP1 : L’eau et ses solutions sont-‐elles conductrices de l’électricité ?
Objectif : on cherche à savoir si l’eau distillée et différentes solutions sont conductrices de l’électricité ou non.
A. Comment faire ?
• Réaliser le montage, bécher vide. (voir fig 1 et 2)
• Régler l’ampèremètre comme indiqué dans le paragraphe B. Demander à vérifier.
• Remplir le bécher d’eau distillée et compléter la ligne correspondante du tableau 1 (paragraphe C).
• Transvaser le contenu du bécher à l’aide de l’entonnoir dans sa bouteille initiale.
• Tester les différentes solutions en prenant soin de rincer avec la pipette le bécher et les électrodes entre 2 solutions à l’eau distillée.
Fig1 : Fig2 :
B. Réglage de l’ampèremètre :
• L’ampèremètre se branche en série.
Le courant rentre par la borne 10A MAX et ressort par la borne COM.
• On tourne le curseur sur 10A ⩵.
• Pendant la mesure, SI ET SEULEMENT SI l’affichage indique un courant inférieur à 200mA (=0,2A) alors :
• On utilise la borne VΩmAHz (au lieu de 10A ⩵)
• On tourne le curseur sur 200 mAou 20mA si besoin.
Remarque : si vous utilisez la borne 200mA alors que le courant est plus intense que 0,2A alors vous risquez de griller le fusible et l’ampèremètre affiche « 0 ».
C. Résultats :
Tableau 1 :
solution X Etat de la DEL Indication de l’ampèremètre Eau distillée
Eau sucrée (saccharose) Eau salée (chlorure de sodium)
Solution de sulfate de cuivre Eau du robinet
D. Conclusions.
………..………..………..………
………..………..………..………
………..………..………..………
………..………..………..………
………..………..………..………
………..………..………..………
