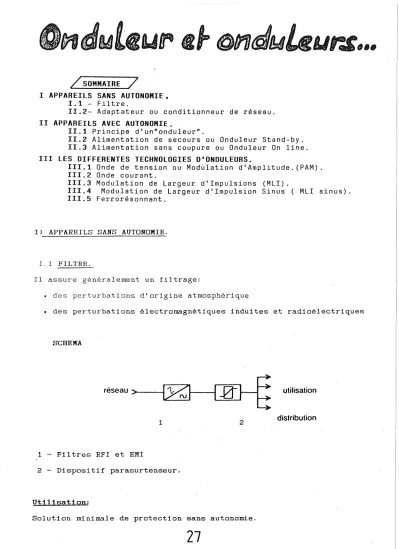

/sOMMAIRE /
I APPAREILS SANS AUTONOMIE,
I.1 - Filtre.
II.2- Adaptateur ou conditionneur de réseau.
II APPAREILS AVEC AUTONOMIE.
II.1 Principe d'un"onduleur".
II.2 Alimentation de secours ou Onduleur Stand-by.
II.3 Alimentation sans coupure ou Onduleur On line.
III LES DIFFERENTES TECHNOLOGIES D'ONDULEURS.
III.1 Onde de tension ou Modùlation d'Amplitude. (PAM).
III.2 Onde courant.
III.3 Modulation de Largeur d'Impulsions (MLI).
III.4 Modulation de Largeur d'Impulsion Sinus ( MLI sinus).
III.5 Ferrorésonnant.
I) APPAREILS SANS AUTONOMIE.
I. 1 FILTRE.
Il assure généralement un filtrage:
• des perturbations d'origine atmosphérique
• des perturbations électromagnétiques induites et radioélectriques
SCHEMA
réseau
>;,.----,--~(X]r---tj-l2t ~
utilisation1 2 distribution
1 - Filtres RFI et EMI
2 - Dispositif parasurtenseur.
Utilisation;
Solution minimale de protection sans autonomie.
1.2 ADAPTATEUR OU CONDITIONNEUR DE RESEAU Il assure généralement:
• un isolement entre la source amont et l'utilisateur
• un filtrage des perturbations électromagnétiques
• une régulation des grandes variations de tension.
SCHEJIAS réseau
>-filtre AFI isolation double écran régulateur électronique utilisationUn dispositif électronique permet la commutation statique d'enroulement du
transformateur pour assurer la régulation de tension.
Cette même électronique limite les courants d'appel à la mise sous tension de
l'appareil. filtre AFI utilisation ultra régulateur isolation ferromagnétique
La fonction régulation de tension est réalisée grâce à l'utilisation d'un
II APPAREILS AVEC AUTONOMIE.
II.t PRINCIPE D'UN "ONDULEUR".
Un "onduleur" est en réalité composé de 3 parties:
• un redresseur chargeur
• une batterie d'accumulateurs
• un onduleur.
SCHEMA DE PRINCIPE
•." .. ~ ... "... . " . • ... " ... "'•... .. .... • .... " ... " ... , ... '• ... " ... '• ... ..
redressé
redressé
filtré
Réseau
-~1
RED RES S EURt-l--ti.--F-1
L_T_R_A_G__,E
1
±l .--
O_N_D_U_L
E-U-R-:.1-... ': .. ''"'"'"'"'""''''''''''·''""'''·"'"'•"'''·'"''''"''"''·''''"·'•''•'"''·'·'·'"·"'
Le redresseur-chargeur prélève l'énergie du réseau pour alimenter l'onduleur et
maintenir en charge une batterie d'accumulateurs.
L'onduleur restitue à l'utilisateur une source alternative dont l'allure dépend de
la technologie employée.
A la disparition du réseau, la batt8rie d'accumulateur fournit l'énergie nécessaire
à l'alimentation de l'onduleur dans la·limite de son autonomie.
Généralement, un système de protection évite une décharge complète de la batterie.
Selon l'utilisation, on obtient: -une alimentation de secours <onduleur stand-by)
- une alimentation sans coupure <onduleur on line)
ou une alimentation de sécurité <onduleur
on line +protections).
LES DEU.I FAJULLES D' O:IDULEURS.
II . 2 AL IJŒJlT AT ION DE SECOURS ou OJIDULEUR ST A.IID-BY.
En régime non perturbé l'utilisateur est alimenté directement par le
réseau, ce n'est qu'à l'apparition d'un défaut (baisse de tension,
coupure brève), que la partie onduleur est commutée.
SCHEMA FOHCTIOJlHEL réseau redresseur chargeur
---
---batterie utilisation onduleurLors de la présence réseau, le redresseur chargeur maintient la
batterie en état de charge constant.
Lors de la disparition du réseau, il y a commutation entrainant une
coupure plus ou moins longue.
Dans certaines applications l'alimentation se fait au travers d'un
filtre, mais il y a toujours commutation.
utilisation
batterie
II ·3 ALIMENTATION SANS COUPURE ou OJlDULEUR OJl LillE.
Un redresseur-chargeur prélève l'énergie du réseau pour alimenter un
onduleur et maintenir en charge une batterie.
L'onduleur restitue en permanence à l'utilisateur, une source
alternative.
En cas de disparition du réseau, la batterie d'accumulateurs prend le
relais pour alimenter l'onduleur, sans aucune pertubation pour
l'utilisation. SCHEMA FOJlCTIONJlEL
réseau:>
B:(]
::!;
lX1
•
utilisation
redresseur
~
onduleur
chargeur
---batterie
L'adjonction de filtres permet de configurer à l'ensemble une
sécurité maximum, on obtient alors une alimentation de sécurité.
De nombreuses variantes sont possibles pour permettre une expoitation
dans de meilleure~3 conditions.
by-pass
réseau2~
.~CS
--1-;il>il> utilisationréseflu 1 ru :: == ru '1 redresseur ~ onduleur chargeur ::::: batterie
31
ur.2
ONDE DE COURANT
IV
u
III. LES DIFFERENTES TECHIOLOGIES D'OBDULEURS. 11
1.1 ONDE DE TENSION OU MODULATION D'AMPLITUDE
PULSE AMPLITUDE MODULATION (PAM)
u
t
1II .
.3
MODULA Tl ON DE LARGEUR D'IMPULSIONS MLI OU PWM-t
u
32
ur.-t MODULATION DE LARGEUR D'IMPULSIONS MU
