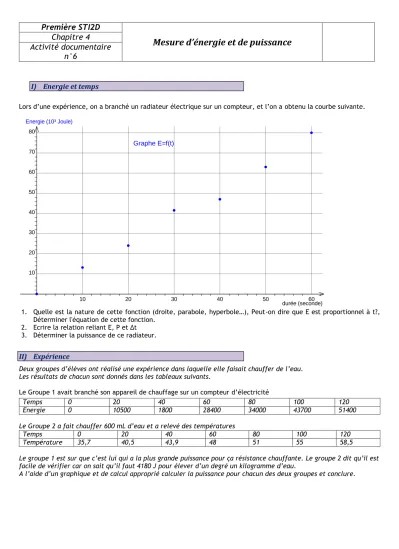

I) Energie et temps
Lors d’une expérience, on a branché un radiateur électrique sur un compteur, et l’on a obtenu la courbe suivante.
1. Quelle est la nature de cette fonction (droite, parabole, hyperbole…), Peut-on dire que E est proportionnel à t?, Déterminer l'équation de cette fonction.
2. Ecrire la relation reliant E, P et Δt 3. Déterminer la puissance de ce radiateur.
II) Expérience
Deux groupes d’élèves ont réalisé une expérience dans laquelle elle faisait chauffer de l’eau.
Les résultats de chacun sont donnés dans les tableaux suivants.
Le Groupe 1 avait branché son appareil de chauffage sur un compteur d’électricité
Le Groupe 2 a fait chauffer 600 mL d’eau et a relevé des températures
Temps 0 20 40 60 80 100 120
Température 35,7 40,5 43,9 48 51 55 58,5
Le groupe 1 est sur que c’est lui qui a la plus grande puissance pour ça résistance chauffante. Le groupe 2 dit qu’il est facile de vérifier car on sait qu’il faut 4180 J pour élever d’un degré un kilogramme d’eau.
A l’aide d’un graphique et de calcul approprié calculer la puissance pour chacun des deux groupes et conclure.
(seconde) durée
10 20 30 40 50 60
Energie (10³ Joule)
10 20 30 40 50 60 70 80
Graphe E=f(t)
Première STI2D
Mesure d’énergie et de puissance
Chapitre 4 Activité documentaire
n°6
Temps 0 20 40 60 80 100 120
Energie 0 10500 1800 28400 34000 43700 51400
