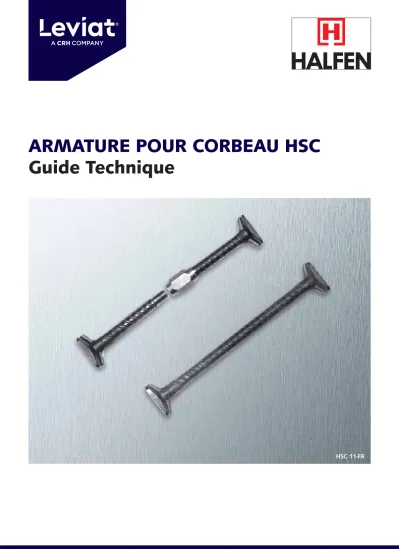

ARMATURE POUR CORBEAU HSC Guide Technique

(1)

ARMATURE POUR CORBEAU HSC Guide Technique

HSC 11-FR

(2)

Sous la marque Leviat, nous réunissons l’expertise, les compétences et les ressources de HALFEN et de ses sociétés soeurs pour créer un leader mondial de la technologie de fixation, de connexion et d’ancrage.

Les produits que vous connaissez et en lesquels vous avez confiance resteront partie intégrante du vaste portefeuille de marques et produits de Leviat.

En tant que Leviat, nous pouvons vous offrir une gamme étendue de produits et de services spécialisés, une plus grande expertise technique, une chaîne d’approvisionnement plus grande et encore plus d’innovation.

En réunissant notre famille d’accessoires de construction en une seule organisation mondiale, nous serons plus réactifs pour votre entreprise et aux exigences des projets de construction, à tout niveau, partout dans le monde.

C’est un changement passionant.

Vivez-le avec nous.

Lisez plus sur Leviat sur Leviat.com

Leviat est le nouveau nom pour toutes les entreprises de la division construction accessories de CRH dans le monde entier.

Nous sommes une équipe.

Nous sommes Leviat.

(3)

Imagine. Model. Make. Leviat.com

3000 30+

60

salariès dans le monde pays

présent dans

Nos marques produits sont :

sites

(4)

HSC-S HSC-A HSC-SD HSC-HD

HSC-A HSC-A

HSC-HD

Système

Exemples d’applications typiques

L‘armature HSC est une armature spéciale- ment conçue pour une fabrication rapide et économique des poteaux en béton avec corbeaux intégrés.

Caractéristiques techniques:

• Système à mise en place rapide

• Pas de barres cintrées nécessaires

• Coffrage simplifié

• Economique

• Système complet s’adaptant à toutes les situations.

Nature des aciers:

Les armatures pour corbeau HSC sont fabriquées par la déformation à chaud d’une barre d’acier standard à haute adhérence : HA en Fe E 500 (500daN/mm²).

Corbeau béton réalisé avec les armatures HSC

Support de poutres

Support pour les ponts roulants

Solution avec un corbeau monolithique au poteau

Solution avec un corbeau rapporté

Corbeau simple Corbeau double

Corbeau simple rapporté Corbeau double rapporté

F o n c t i o n n e m e n t e t a p p l i c a t i o n

Agrément technique N° Z-15.6-204

(5)

Poteau - largeur b_col = 300 mm - profondeur h_col= 400 mm

Corbeau - largeur b_c = 300 mm - longueur l_c = 300 mm - hauteur h_c = 300 mm

Plaque d’appui - profondeur b_L = 220 mm - longueur a_L = 150 mm

Distance - distance ac = 150 mm

Charge F_Ed = 140 kN

Exemple:

hcol= 400 lc= 300 a =L 150

75 75

ac

bcol=300

À Á

Ã Â

bc=300hc=300 FEd

bL=220 Bearing plate

HSC 16 & 20 : e mini = 20mm - HSC 25 : e mini = 25mm

HALFEN ARMATURE POUR CORBEAU HSC

HSC - une jonction simplifiée

L’armature pour corbeau HSC remplace le ferraillage complexe et conventionnel des corbeaux en béton.

La mise en place des armatures HSC est plus simple et plus rapide que pour un ferraillage classique.

Convient aux corbeaux monolithiques et rapportés Combiné avec les coupleurs HBS-05, l’utilisation de l’arma- ture de cisaillement HSC permet d’optimiser les coûts de réalisation des corbeaux béton en simplifiant les formes des coffrages et le ferraillage.

Agréments et normes

Les systèmes d’armatures de cisaillement pour corbeau HSC et de coupleurs HBS-05 bénéficient d’un agrément technique N° Z-1,5-189 et N° Z-15,6-204.

Le dimensionnement des HSC et des HBS-05 est calculé selon la norme DIN 1045-1 et EC2.

Mise en place modulable

Les pieds des HSC peuvent êtres placés indifféremment dans le sens vertical ou horizontal afin de faciliter leur intégration dans le ferraillage des poteaux qui est souvent dense.

 Armature pour corbeau HSC avec douille femelle.

 Armature pour corbeau HSC avec filetage mâle.

 Etrier (hors fourniture Halfen).

 Joint profilé, réalisé à partir d’un gabarit en bois ou magnétique suivant la norme DIN 1045-1.

Plaque d‘appui

3× Ø 8 mm

F o n c t i o n n e m e n t e t a p p l i c a t i o n

Les avantages des armatures HSC

Exemple de mise en place

Solution économique : avec une arma- ture de cisaillement HSC

Solution onéreuse : avec un ferraillage classique du corbeau en étrier coudé._.

Entraxe minimum entre les têtes

- Ancre verticale - Ancre horizontale

5

(6)

HSC-S

HSC-SD

HSC-A

HSC-H HSC-HD

Désignation

Type acier -Ø d_s / L [mm] ^{L mini}[mm] N° d‘article

HSC - H - 16 / . . . 130 0060.110 

HSC - H - 20 / . . . 130 0060.120 

HSC - H - 25 / . . . 175 0060.130 

 Lors de la commande, préciser la longueur L [mm].

Dimensions minimales à respecter selon avis technique, voir tableau page 5.

Désignation Pour acier-Ø

d_s [mm] D

[mm] H

[mm] N° d‘article

3905 - 16 16 60 10 0725.020-00004

3905 - 20 20 60 10 0725.020-00005

3916 - 25 25 — 9 0725.030-00001

6365 - 16 16 40 12 0741.180-00002

6365 - 20 20 55 12 0741.180-00003

Désignation

Type acier-Ø d_s / L [mm] ^{L mini}[mm] N° d‘article

HSC - HD - 16 / . . . 150 0060.210 

HSC - HD - 20 / . . . 150 0060.220 

HSC - HD - 25 / . . . 175 0060.230 

Désignation

HSC - S - 16 / . . . 185 0060.310 

HSC - S - 20 / . . . 200 0060.320 

HSC - S - 25 / . . . 240 0060.330 

Désignation

Type acier-Ø d_s / L [mm] [mm]^X L mini

HSC - A - 16 / . . . 22,5 150 0060.410 

HSC - A - 20 / . . . 28,0 160 0060.420 

HSC - A - 25 / . . . 36,0 190 0060.430 

Désignation

HSC - SD - 16 / . . . 220 0060.510 

HSC - SD - 20 / . . . 220 0060.520 

HSC - SD - 25 / . . . 275 0060.530 

ds L

ds

L

ds L

L

ds

L

Armature à pied d‘ancrage unique. Armature avec double pied d‘ancrage.

Armature à pied d‘ancrage unique et avec douille femelle. Armature à pied d‘ancrage unique et avec filetage mâle.

Armature à double douille femelle. Fixation plastique à clouer Fixation magnétique

3916 Fixation carrée en acier (75x75) à clouer.

Fixations G a m m e d e p r o d u i t

Matériau : acier d‘armature Fe E 500

(7)

Dimensions du poteau

Largeur du poteau b_col mm

Profondeur du poteau h_col mm

Dimensions du corbeau

Largeur du corbeau b_c mm

Longueur du corbeau l_c mm

lc’ mm

Hauteur du corbeau hc mm

hc’ mm

Dimensions de la plaque d‘appui et position de la charge

Epaisseur de la plaque d‘appui d_L mm

Largeur de la plaque d‘appui b_L mm

Longueur de la plaque d‘appui a_L mm

Point d‘application de la charge a_c mm

Charges

Charge verticale FEd - ELU kN

FEd - ELS kN

Charge horizontale H_Ed - ELU kN

H_Ed - ELS kN

Conditions supplémentaires

Qualité du béton C

Enrobage du béton c_nom mm

Mise en place du béton (1 ou 2 phases) Poteau au dessus du corbeau

Charge verticale NEd,col,o - ELU kN

NEd,col,o - ELS kN

Charge horizontale VEd,col,o - ELU kN

VEd,col,o - ELS kN

Ratio d’armatures

ρ

col %

Diamètre des étriers du corbeau Ø mm

Aciers verticaux : face arrière du poteau

Nombre pces

Ø mm

Justification de la fatigue

Charge maximum VEd,max kN

Charge minimum VEd,min kN

Divers

Diamètre du HSC souhaité d_S mm

Configuration du corbeau isolé double Type de bâtiment

entrepôts bureaux Précontraint Dimensions minimales à respecter suivant l‘avis technique

N° Z-15.6-204, annexes 4 et 5 Pied

Ø d_A

Classe de résistance

du béton

Dimensions minimales

• Poteau ou mur • Corbeau b_col,min/h_col,min b_c,min/l_c,min

16 C20/25 - C70/85 240/240 200/200

20

C20/25 - C25/30 300/300 300/300

C30/37 - C35/45 300/300 _240/200

C40/50 - C70/85 240/240 200/200

25

C20/25 300/400 300/400

C25/30 - C30/37 300/350 300/350 C35/45 - C70/85 300/300 300/300

Indice F

V

Ed, col,o

N

Ed, col,o

HALFEN ARMATURE POUR CORBEAU HSC

D i m e n s i o n n e m e n t

Fiche d‘informations pour le dimensionnement

7

(8)

Type N° d‘article Ø [mm] Longueur [mm] Pour poteau de dimensions h_col [mm]

HSC - S

0060.310-00001 16 360 400

0060.310-00002 16 460 500

0060.320-00001 20 360 400

0060.320-00002 20 460 500

Type N° d‘article Ø [mm] Longueur [mm] Pour corbeau de longueurs

l_c [mm]

HSC - A

0060.410-00002 16 252 250

0060.410-00003 16 302 300

0060.410.00004 16 352 350

0060.410-00005 16 402 400

0060.420-00002 20 258 250

0060.420.00003 20 308 300

0060.420-00004 20 358 350

0060.420-00005 20 408 400

G a m m e d ’ a r m a t u r e s H S C - M o d è l e s s t a n d a r d s

HSC-S - Armature à pied d‘ancrage unique et avec douilles femelles

Avantages de la gamme des armatures HSC

• Logiciel d’aide au dimensionnement convivial

• Système sûr et bénéficiant d’un agrément technique (DIbt)

• Meilleure reprise des efforts et des charges par rapport à un ferraillage conventionnel

• Longueurs variables pour s’adapter aux différentes formes de coffrage

• Réduction du temps de pose lors de la mise en place dans le ferraillage

• Eléments standards tenus en stock

HSC-S - Armature à pied d‘ancrage unique et avec filetage mâle

(9)

Mise en place des armatures HSC sur coffrage en bois

Type

Pour HSC de Ø ds

[mm]

N° d‘article

6306 16 0741.100-00003 20 0741.100-00004

Type

[mm]

N° d‘article

3905 16 0725.020-00004 20 0725.020-00005

Type

[mm]

N° d‘article

3916 25 0725.030-00001 Fixation en acier à clouer - type 3916

Pour Ø ds 25 mm

Coffrage en bois Fixation acier

Profilé trapézoïdal (pour cisaillement)

e

b h

L ds

h ds

Profilé trapézoïdal

Bouchon d’extrémité TPL-EDK

Profilé trapézoïdal - type TPL

Type Cotes

[mm] Pour Ø d_s [mm]

N° d‘article 0725.070-

h b

TPL- EDK

35 60 16 - 20 00001

50 90 25 00002

Bouchon d’extrémité - type TPL-EDK Type

Cotes

[mm] Pour Ø d_s

h b

TPL

35 60 16 - 20 0725.060-

50 90 25 0725.060-

 Lors de la commande, préciser les cotes L, e et ds

Entraxe e [cm] 7,5 10,0 12,5 15,5 20,0 25,0 30,0 40,0 45,0

Nbre de trous 12 9 7 6 5 4 4 3 3

Longueur L maxi. [cm] 100

Perforation et entraxes du profilé trapézoïdal Pour Ø ds 16, 20, 25 mm

Quand les armatures pour corbeaux HSC sont fixées sur la paroi verticale du coffrage, il est impératif de ligaturer le pied du HSC au ferraillage afin d’éviter le déséquilibre de l’ensemble de la fixation.

HALFEN ARMATURE POUR CORBEAU HSC

M i s e e n p l a c e

Mise en place des armatures HSC sur coffrage métallique Fixation en plastique à coller - type 6306

h ds

Coffrage en acier

10

60

Pour Ø ds 16 et 20 mm

Fixation en plastique à clouer - type 3905 Pour Ø ds 16 et 20 mm

Coffrage en bois Fixation plastique

9

(10)

Contacts mondiaux pour Leviat :

Remarques pour cette brochure

Dans tous les cas, les détails des travaux du projet doivent être confiés à des personnes dûment qualifiées et expérimentées. Bien que tous les soins aient été apportés à la préparation de cette publication pour garantir l’exactitude des conseils, recommandations ou informations, Leviat n’assume aucune responsabilité pour les inexactitudes ou les erreurs d’impression. Nous nous réservons le droit d’apporter des modifications

Allemagne Leviat

Liebigstrasse 14 40764 Langenfeld Tel: +49 - 2173 - 970 - 0 Email: [email protected] Australie

Leviat

98 Kurrajong Avenue,

Mount Druitt Sydney, NSW 2770 Tel: +61 - 2 8808 3100

Email: [email protected] Autriche

Leviat

Leonard-Bernstein-Str. 10 Saturn Tower, 1220 Wien Tel: +43 - 1 - 259 6770 Email: [email protected] Belgique

Leviat

Borkelstraat 131 2900 Schoten Tel: +32 - 3 - 658 07 20 Email: [email protected] Chine

Leviat

Room 601 Tower D, Vantone Centre No. A6 Chao Yang Men Wai Street Chaoyang District

Beijing · P.R. China 100020 Tel: +86 - 10 5907 3200 Email: [email protected] Espagne

Leviat

Polígono Industrial Santa Ana c/ Ignacio Zuloaga, 20 28522 Rivas-Vaciamadrid Tel: +34 - 91 632 18 40 Email: [email protected] Etats Unis

Leviat

6467 S Falkenburg Rd.

Riverview, FL 33578 Tel: (800) 423-9140 Email: [email protected]

Finlande Leviat Vädursgatan 5

412 50 Göteborg / Suède Tel: +358 (0)10 6338781 Email: [email protected] France

Leviat 18, rue Goubet 75019 Paris

Tel: +33 - 1 - 44 52 31 00 Email: [email protected] Inde

Leviat

309, 3rd Floor, Orion Business Park Ghodbunder Road, Kapurbawdi, Thane West, Thane,

Maharashtra 400607 Tel: +91 - 22 2589 2032 Email: [email protected] Italie

Leviat

Via F.lli Bronzetti 28 24124 Bergamo Tel: +39 - 035 - 0760711 Email: [email protected] Malaisie

Leviat

28 Jalan Anggerik Mokara 31/59 Kota Kemuning, 40460 Shah Alam Selangor

Tel: +603 - 5122 4182 Email: [email protected] Norvège

Leviat

Vestre Svanholmen 5 4313 Sandnes Tel: +47 - 51 82 34 00 Email: [email protected] Nouvelle Zélande Leviat

2/19 Nuttall Drive, Hillsborough, Christchurch 8022

Tel: +64 - 3 376 5205 Email: [email protected] Pays-Bas

Leviat Oostermaat 3 7623 CS Borne Tel: +31 - 74 - 267 14 49 Email: [email protected]

Philippines Leviat

2933 Regus, Joy Nostalg, ADB Avenue

Ortigas Center Pasig City

Tel: +63 - 2 7957 6381 Email: [email protected] Pologne

Leviat

Ul. Obornicka 287 60-691 Poznań Tel: +48 - 61 - 622 14 14 Email: [email protected] République Tchèque Leviat

Business Center Šafránkova Šafránkova 1238/1

155 00 Praha 5

Tel: +420 - 311 - 690 060 Email: [email protected] Royaume-Uni

Leviat

A1/A2 Portland Close Houghton Regis LU5 5AW Tel: +44 - 1582 - 470 300 Email: [email protected] Singapore

Leviat

14 Benoi Crescent Singapore 629977 Tel: +65 - 6266 6802 Email: [email protected] Suède

Leviat Vädursgatan 5 412 50 Göteborg Tel: +46 - 31 - 98 58 00 Email: [email protected] Suisse

Leviat

Hertistrasse 25 8304 Wallisellen Tel: +41 - 44 - 849 78 78 Email: [email protected]

Pour les pays pas dans la liste : Email: [email protected]

Leviat.com

(11)

Leviat France

Leviat | 18, rue Goubet | 75019 Paris

Tel: +33 - 1 - 44 52 31 00, Fax: +33 - 1 - 44 52 31 52

E-Mail: [email protected]

Pour plus d’informations sur les normes et certifications voir sur les sites : www.anconbp.de | www.aschwanden.com | www.halfen.com

Pour plus d’information sur le produit, veuillez contacter Leviat.

(12)
