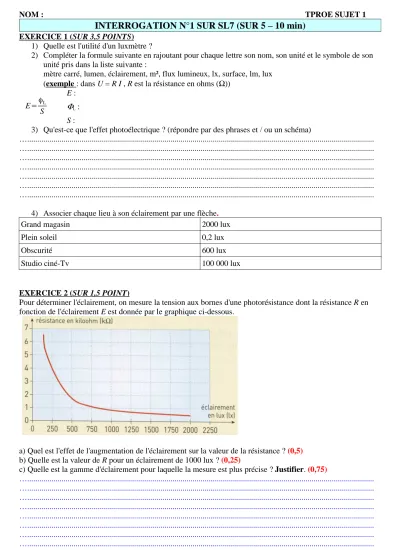

INTERROGATION N°1 SUR SL7 (SUR 5 – 10 min)EXERCICE 1 (

(1)

NOM : TPROE SUJET 1

INTERROGATION N°1 SUR SL7 (SUR 5 – 10 min)

EXERCICE 1 ( SUR 3,5 POINTS ) 1) Quelle est l'utilité d'un luxmètre ?

2) Compléter la formule suivante en rajoutant pour chaque lettre son nom, son unité et le symbole de son unité pris dans la liste suivante :

mètre carré, lumen, éclairement, m², flux lumineux, lx, surface, lm, lux (exemple : dans U = R I , R est la résistance en ohms (Ω))

E : E=ϕ_L

S Φ^L^: S :

3) Qu'est-ce que l'effet photoélectrique ? (répondre par des phrases et / ou un schéma)

…...

4) Associer chaque lieu à son éclairement par une flèche.

Grand magasin 2000 lux

Plein soleil 0,2 lux

Obscurité 600 lux

Studio ciné-Tv 100 000 lux

EXERCICE 2 ( SUR 1,5 POINT )

Pour déterminer l'éclairement, on mesure la tension aux bornes d'une photorésistance dont la résistance R en fonction de l'éclairement E est donnée par le graphique ci-dessous.

a) Quel est l'effet de l'augmentation de l'éclairement sur la valeur de la résistance ? (0,5) b) Quelle est la valeur de R pour un éclairement de 1000 lux ? (0,25)

c) Quelle est la gamme d'éclairement pour laquelle la mesure est plus précise ? Justifier. (0,75)

…...
