(1)

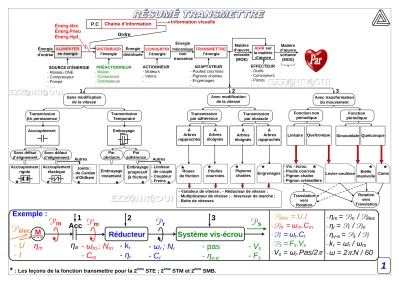

1

Énergie mécanique

non transmise

Matière d’œuvre sortante (MOS) TRANSMETTRE

l’énergie DISTRIBUER

l’énergie

PRÉACTIONNEUR - Relais

- Contacteurs - Distributeurs - . . .

Énergie d’entrée

Énergie distribuée

Ordre s

ACTIONNEUR - Moteurs - Vérins - . . .

CONVERTIR l’énergie

ADAPTATEUR - Poulies courroies - Pignons chaines - Engrenages - . . .

AGIR sur la matière d’œuvre EFFECTEUR - Outils

- Convoyeurs - Portes - . . . Matière d’œuvre entrante (MOE)

P.C

ALIMENTER en énergie

SOURCE D’ÉNERGIE - Réseau ONE

- Compresseur - Pompe

- . . .

Chaîne d’information Énerg.élec

Énerg.Pneu Énerg.Hyd

Information visuelle

- Vis - écrou - Poulie courroie - Pignon chaîne - Pignon crémaillère Autres

- Variateur de vitesse ; - Réducteur de vitesse ; - Multiplicateur de vitesse ; - Inverseur de marche ; - Boite de vitesses

Embrayage progressif (à friction) Avec défaut

d’alignement Sans défaut

d’alignement

Sans modification de la vitesse

Avec modification de la vitesse

Avec transformation du mouvement Transmission

En permanence

Transmission Temporaire

Transmission par obstacle Transmission

par adhérence Embrayage

Accouplement

Par obstacle

Par adhérence Accouplement

rigide

Accouplement

élastique Joints : - de Cardan - d’Oldham

Embrayage instantané

Autres - Limiteur de couple - Coupleur - Freins

À Arbres rapprochés

Fonction non périodique

Sinusoïdale À

Arbres éloignés

Poulies courroies Roues

de friction Pignons Engrenages chaines

À Arbres éloignés À

Arbres rapprochés

Fonction périodique

Quelconque Quelconque

Linéaire

Bielle

manivelle Came Levier-coulisse

Rotation vers Translation Translation

vers Rotation

* * * * * *

* * * * *

* : Les leçons de la fonction transmettre pour la 2

ème

STE ; 2

ème

STM et 2

ème

SMB.

* *

1 2 3

Exemple : - P

élec

= U. I

- P

m

= ω

m

.C

m

- P

r

= ω

r

.C

r

- P

s

= F

s

.V

s

- V

s

= ω

r

.Pas/2 𝜋

M Réducteur Système vis-écrou

Acc

- k

r

- η

r

- pas

- η

v-e

η

a

η

m

1 2 3

P m P m

- ω

m

; N

m

- C

m

P r

- ω

r

; N

r

- C

r

P s

- V

s

- F

s

P élec

- U - I

- η

m

= P

m

/ P

élec

- η

r

= P

r

/ P

m

- η

v-e

= P

s

/ P

r

- k

r

= ω

r

/ ω

m

- ω = 2 𝜋. N / 60

(2)

Accouplement élastique

LES EMBRAYAGES

LES FREINS

LES LIMITEURS DE COUPLE

Limiteur de couple

Les limiteurs de couples (ou accouplements de sécurité) ont pour rôle de désolidariser l’arbre moteur et l’arbre récepteur automatiquement en cas d’augmentation anormale du couple résistant.

(Protéger les organes du mécanisme)

Frein

Les freins sont des transformateurs d’énergie mécanique en chaleur, et destinés à ralentir ou à arrêter complètement le mouvement d’un mécanisme.

LES ACCOUPLEMENTS

Accouplement

Les accouplements sont utilisés pour transmettre la puissance, entre deux arbres en prolongement l’un de l’autre comportant éventuellement des défauts d’alignements, sans modification du couple ni de la vitesse.

Accouplement permanent

Appareils désignés à assurer, en permanence la liaison en rotation entre 2 arbres colinéaires, sans modification de la puissance.

Accouplement rigide

Transmettre la puissance, entre deux arbres en prolongement l’un de l’autre et ne comportant aucun défaut d’alignement

(correctement alignés) (parfaitement coaxiaux), sans modification de la fréquence de rotation.

Effectuer une transmission de puissance entre deux arbres en prolongement, et sans modification du couple ni de la vitesse, de remédier les inconvénients des accouplements rigides.

Accouplement temporaire

Il permet à un opérateur (commande extérieure) d'accoupler ou de séparer, progressivement ou non, les arbres respectivement solidaires du moteur et du récepteur.

Embrayage L’embrayage permet d’effectuer ou de supprimer à volonté la liaison entre deux arbres en prolongement.

Embrayage instantané

Transmettre des couples importants, entre deux arbres par obstacle;

pendant la marche, sans changement de la vitesse, et la manœuvre ne peut pas être effectuée en marche.

Embrayage progressif (à friction)

Transmettre la puissance, entre deux arbres par adhérence, sans changement de la puissance, et la manœuvre est effectuée en marche.

La FONCTION des éléments de transmission de puissance sans modification de la vitesse

Roue de friction

Transmettre par adhérence, un mouvement de rotation entre deux arbres parallèles ou concourants, avec modification du couple transmis et de la vitesse de rotation.

Poulie courroie

Transmettre par adhérence, à l’aide d’un lien flexible, la puissance entre deux arbres éloignés généralement parallèles. La transmission se fait, avec ou sans changement du sens et de la vitesse de rotation.

Bielle manivelle

Transformer un mouvement circulaire continu en un mouvement rectiligne alternatif et réciproquement, (C’est-à-dire, le système est réversible).

Came Transformer un mouvement circulaire continu en un mouvement rectiligne (ou angulaire) alternatif. Le système n'est pas réversible.

Réducteur de vitesse

- Appareils destinés à réduire la vitesse et d’augmenter le couple du récepteur.

- Transmettre la puissance de l’arbre moteur à l’arbre récepteur, avec changement de la vitesse et un rapport constant entre les vitesses < 1.

TRANSMISSION PAR ADHÉRENCE

Pignon chaine

Transmettre, par obstacle, à l’aide d’un lien articulé, un mouvement de rotation continu entre deux arbres éloignés parallèles. La transmission se fait, avec ou sans changement du sens et de la vitesse de rotation.

Engrenage Transmettre sans glissement un mouvement de rotation continu entre deux arbres rapprochés, avec modification du couple transmis.

TRANSMISSION PAR OBSTACLE

Pignon crémaillère

Permet de transformer un mouvement circulaire alternatif en mouvement rectiligne alternatif (le système est réversible).

Vis-écrou - Réaliser l’assemblage entre les pièces.

- Transformer un mouvement de rotation en un mouvement de translation.

TRANSFORMATION DE MOUVEMENT

MECANISMES DE TRANSMISSION

Multiplicateur de vitesse

- Appareils destinés à augmenter la vitesse et de diminuer le couple du récepteur.

- Transmettre la puissance de l’arbre moteur à l’arbre récepteur, avec changement de la vitesse et un rapport constant entre les vitesses > 1.

Variateur de vitesse

Appareils permettant une variation continue de la vitesse de l’arbre récepteur [𝜔mini , 𝜔maxi], pour une vitesse constante de l’arbre moteur.

Inverseur de marche

Il s’agit d’inverser à volonté le sens de rotation de l’organe récepteur (𝜔e = - 𝜔s).

Boite de vitesses

Appareils destinés à transmettre un mouvement de rotation avec modification de vitesse.

La FONCTION des éléments de transmission de puissance avec modification de la vitesse

2
