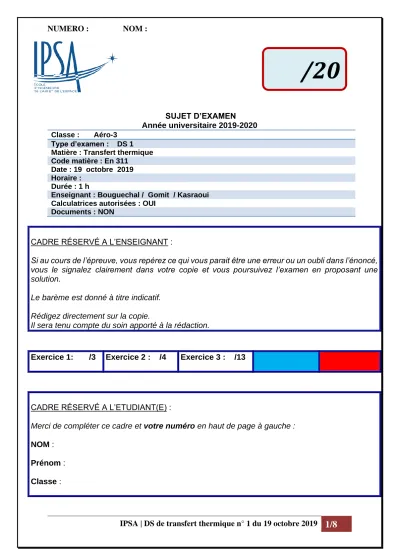

IPSA | DS de transfert thermique n° 1 du 19 octobre 2019
1/8
SUJET D’EXAMEN Année universitaire 2019-2020 Classe : Aéro-3
Type d’examen : DS 1 Matière : Transfert thermique Code matière : En 311 Date : 19 octobre 2019 Horaire :
Durée : 1 h
Enseignant : Bouguechal / Gomit / Kasraoui Calculatrices autorisées : OUI
Documents : NON
CADRE RÉSERVÉ A L’ENSEIGNANT :
Si au cours de l’épreuve, vous repérez ce qui vous parait être une erreur ou un oubli dans l’énoncé, vous le signalez clairement dans votre copie et vous poursuivez l’examen en proposant une solution.
Le barème est donné à titre indicatif.
Rédigez directement sur la copie.
Il sera tenu compte du soin apporté à la rédaction.
Exercice 1: /3 Exercice 2 : /4 Exercice 3 : /13
CADRE RÉSERVÉ A L’ETUDIANT(E) :
Merci de compléter ce cadre et votre numéro en haut de page à gauche :
NOM : Prénom : Classe :
/20
IPSA | DS de transfert thermique n° 1 du 19 octobre 2019
2/8
Exercice 1 : Dimension de grandeurs et conversion d’unités (2,25 + 0,75 points)
La dimension des grandeurs fondamentales sont L, M, T, I, θ, N, J Donner la dimension des grandeurs suivantes :
Grandeurs Dimensions
Vitesse V (m/s)
0,25 Accélération a (m/s2)
0,25 Force F (N)
0,25 Pression P(Pa)
0,25 Masse volumique ρ
(kg/m3) 0,25
Energie cinétique Ec
(J)
0,25 Puissance P (W)
0,25 Viscosité dynamique
η(Pa.s)
0,25 Chaleur massique
c(J.kg-1 .°C-1) 0,25
Convertir :
Ecrire sous forme de puissance de 10.
1 cm =………….m 1 cm2 =………….m 1 L =……… m3 0,25
1 dm =…………..m 1 dm2 =………….m 1 cm3 =……… m3 0,25
1 mm =………….m 1 mm2 =………….m 1 dm3 =……… m3 0,25
IPSA | DS de transfert thermique n° 1 du 19 octobre 2019
3/8
Exercice 2 : Analyse dimensionnelle (4,0 points)
Des expériences ont montré que la vitesse v du son dans un gaz n’est fonction que de la masse volumique du gaz et de son coefficient de compressibilité isotherme T.
Le coefficient de compressibilité est donné par :
𝝌
𝑻= − 𝟏
𝑽 ( 𝝏𝑽
𝝏𝑷 )
𝑻 V est le volume et P la pression du gaz.
a) Etablir l’équation aux dimensions de T.
b) Quelle est la loi qui donne la vitesse v du son en fonction des caractéristiques et T et du gaz ? On appellera α, β les puissances correspondantes.
c) En déduire alors la relation demandée.
d) La relation donnée est-elle complète ? justifiez.
Réponse :
IPSA | DS de transfert thermique n° 1 du 19 octobre 2019
4/8
Exercice 3 : Convection externe sur une barre (13,0 points)
Une barre conductrice de cuivre de section circulaire de diamètre D = 15 mm, de température Tc = 80°C est refroidie par le mouvement transversal forcé de l’air sec. La vitesse et la température du fluide arrivant sur la barre sont respectivement de v = 1m/s et Tf = 20°C.
La corrélation, dans les conditions de l’exercice, entre le Re, le Pr et le Nu est donnée par : 𝑵𝒖 = 𝑪 𝑹𝒆𝒎 𝑷𝒓𝟎,𝟑𝟑 𝑪 = 𝟎, 𝟔𝟖𝟑 𝒎 = 𝟎, 𝟒𝟔𝟔
Avec
𝑵𝒖 =𝒉𝑫
𝝀 𝑹𝒆 = 𝝆𝒗𝑫
𝜼 𝑷𝒓 = 𝜼𝒄𝒑 𝝀 Où
h est le coefficient de convection entre la barre cylindrique et le fluide : W/(m2. K) ρ la masse volumique de l’air : kg/m3
η la viscosité dynamique (appelé μ dans le tableau ci-dessous) de l’air sec : Pa.s λ la conductivité thermique de l’air sec : W/m.°C
cp la capacité thermique massique de l’air sec : J/kg.°C
ATTENTION : PAGE SUIVANTE TABLEAU DES PROPRIETES DE L’AIR SEC.
1) Déterminer la dimension de chaque grandeur intervenant dans les trois nombres sans dimension.
2) En déduire que :
a) la dimension du nombre de Reynolds est égale à 1. Que représente ce nombre ? b) la dimension du nombre de Prandtl est égale à 1. Que représente ce nombre ? c) la dimension du nombre de Nusselt est égale à 1. Que représente ce nombre ? 3) Calculer le nombre de Reynolds.
4) Calculer le nombre de Prandtl.
5) En déduire le nombre de Nusselt en utilisant la corrélation donnée.
6) En déduire le coefficient de convection h et donner son unité.
7) Quelle relation y a-t-il entre le flux de chaleur échangé et le coefficient de convection h.
8) Déterminer la quantité de chaleur échangée par convection par seconde et par unité de surface.
T
c= 80°C 1 m/s
D =15 mm
v = 1 m/s
T
f= 20°C
1 m/s
IPSA | DS de transfert thermique n° 1 du 19 octobre 2019
5/8
Propriétés physiques de l’air sec
Réponse :
