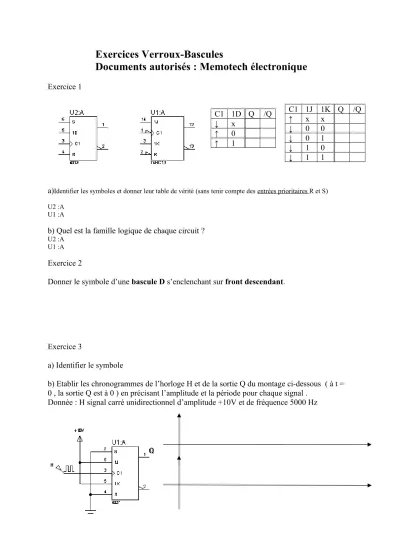

Exercices Verroux-Bascules
Documents autorisés : Memotech électronique
Exercice 1
a)Identifier les symboles et donner leur table de vérité (sans tenir compte des entrées prioritaires R et S) U2 :A
U1 :A
b) Quel est la famille logique de chaque circuit ?
U2 :A U1 :A
Exercice 2
Donner le symbole d’une bascule D s’enclenchant sur front descendant.
Exercice 3
a) Identifier le symbole
b) Etablir les chronogrammes de l’horloge H et de la sortie Q du montage ci-dessous ( à t = 0 , la sortie Q est à 0 ) en précisant l’amplitude et la période pour chaque signal .
Donnée : H signal carré unidirectionnel d’amplitude +10V et de fréquence 5000 Hz
C1 1D Q /Q
↓ x
↑ 0
↑ 1
C1 1J 1K Q /Q
↑ x x
↓ 0 0
↓ 0 1
↓ 1 0
↓ 1 1
Exercice 4
a) Compléter le montage pour inactiver les entrées prioritaires
b) Compléter les chronogrammes (les entrées prioritaires R et S sont inactivées ; à t = 0 Q = 0 ) H
