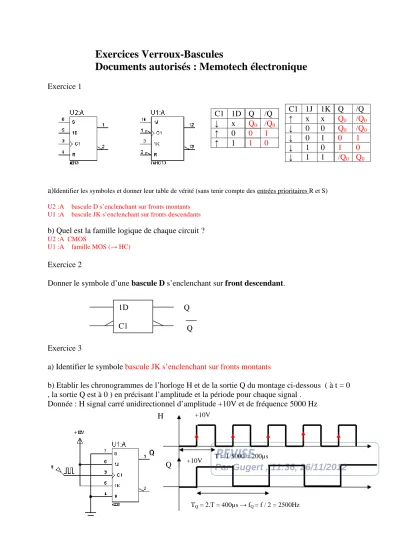

Exercices Verroux-Bascules
Documents autorisés : Memotech électronique
Exercice 1
a)Identifier les symboles et donner leur table de vérité (sans tenir compte des entrées prioritaires R et S) U2 :A bascule D s’enclenchant sur fronts montants
U1 :A bascule JK s’enclenchant sur fronts descendants
b) Quel est la famille logique de chaque circuit ?
U2 :A CMOS
U1 :A famille MOS (→ HC)
Exercice 2
Donner le symbole d’une bascule D s’enclenchant sur front descendant.
Exercice 3
a) Identifier le symbole bascule JK s’enclenchant sur fronts montants
b) Etablir les chronogrammes de l’horloge H et de la sortie Q du montage ci-dessous ( à t = 0 , la sortie Q est à 0 ) en précisant l’amplitude et la période pour chaque signal .
Donnée : H signal carré unidirectionnel d’amplitude +10V et de fréquence 5000 Hz C1 1D Q /Q
↓ x Q0 /Q0
↑ 0 0 1
↑ 1 1 0
C1 1J 1K Q /Q
↑ x x Q0 /Q0
↓ 0 0 Q0 /Q0
↓ 0 1 0 1
↓ 1 0 1 0
↓ 1 1 /Q0 Q0
1D C1
Q Q
H +10V
T = 1/5000 = 200µs
Q +10V
TQ = 2.T = 400µs → fQ = f / 2 = 2500Hz
Par Gugert , 11:36, 26/11/2012
Exercice 4
a) Compléter le montage pour inactiver les entrées prioritaires
b) Compléter les chronogrammes (les entrées prioritaires R et S sont inactivées ; à t = 0 Q = 0 ) H
D
Q
Q
+VDD
