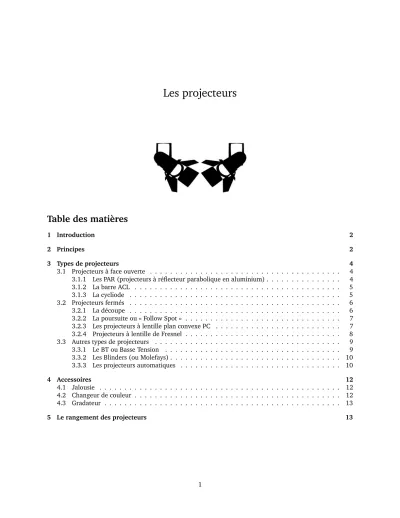

Les projecteurs
Table des matières
1 Introduction 2
2 Principes 2
3 Types de projecteurs 4
3.1 Projecteurs à face ouverte . . . 4
3.1.1 Les PAR (projecteurs à réflecteur parabolique en aluminium) . . . 4
3.1.2 La barre ACL . . . 5
3.1.3 La cycliode . . . 5
3.2 Projecteurs fermés . . . 6
3.2.1 La découpe . . . 6
3.2.2 La poursuite ou « Follow Spot » . . . 7
3.2.3 Les projecteurs à lentille plan convexe PC . . . 7
3.2.4 Projecteurs à lentille de Fresnel . . . 8
3.3 Autres types de projecteurs . . . 9
3.3.1 Le BT ou Basse Tension . . . 9
3.3.2 Les Blinders (ou Molefays) . . . 10
3.3.3 Les projecteurs automatiques . . . 10
4 Accessoires 12 4.1 Jalousie . . . 12
4.2 Changeur de couleur . . . 12
4.3 Gradateur . . . 13
5 Le rangement des projecteurs 13
1 Introduction
Le projecteur est un dispositif d’éclairage pourvu d’un système optique qui concentre la lumière sur une zone déterminée, et qui est utilisé pour produire de la lumière sur les scènes de spectacle, les plateaux de télévision et de tournage des films.
FIGURE1 – Les projecteurs assurant l’éclairage d’un plateau de Télé Réunion.
2 Principes
Le projecteur se compose d’une lampe, d’une optique et éventuellement d’un réflecteur, l’ensemble étant protégé par une armature métallique. Leurs réglages et la façon de les utiliser sont différents selon l’effet recherché et la nature du modèle et des sources lumineuses employées ; lampes tungstènes puis halogènes, enfin HMI et HDI.
2 PRINCIPES Selon l’ambiance recherchée, le projecteur peut être employé de face, pour éclairer un sujet ou un décor, sur le côté (en latéral) ou en contre-jour. Il peut également projeter la lumière d’en haut, d’en bas ou à hauteur d’homme.
FIGURE3 – Exemples d’utilisation de projecteurs pour créer une ambiance particulière
Parfois appelés familièrement « projos » ou « gamelles », les projecteurs se classent en plusieurs catégories et sous-catégories.
3 Types de projecteurs
3.1 Projecteurs à face ouverte
Ces projecteurs diffusent un flux lumineux qui est focalisé grâce à un miroir parabolique placé derrière l’ampoule.
3.1.1 Les PAR (projecteurs à réflecteur parabolique en aluminium)
Les projecteurs à réflecteur parabolique aluminé (ou PAR pour Parabolic Aluminium Reflector) sont constitués uniquement d’une ampoule halogène de 500 ou 1 000 watts et d’un tube d’aluminium.
Ils sont dépourvus de mécanisme d’ajustement de la focalisation et leur lampe est composée d’un filament allongé, d’un réflecteur et d’une lentille optique. Le faisceau lumineux projeté, de forme ovale, se nomme la « banane ».
Ces projecteurs sont parfois utilisés en groupe de six, installés sur des barres, avec ou sans filtre de couleur.
Il existe une grande variété de lampes et de châssis PAR, qui se distinguent par leur dimension, la tension d’utilisation et la puissance (PAR 16, PAR 36, PAR 46, PAR 56, PAR 64).
FIGURE4 – Projecteurs à réflecteur parabolique en aluminium
Selon la lampe utilisée, on obtient un éclairage différent ; CP60 (lentille lisse), CP61 (lentille martelée, faisceau plus diffus), CP62 (lentille striée, faisceau encore plus diffus et plus large) et CP95 (lentille très large, faisceau en nid d’abeille).
Aux États-Unis, les modèles de lentilles sont énumérées par le code ANSI, soit FFN (très serré), FFP (serré), FFR (Moyen) et FFS (large).
3 TYPES DE PROJECTEURS 3.1.2 La barre ACL
Une barre ACL est composée de 8 projecteurs PAR équipés de lampes spécifiques : 250W et 28V (les 8 projecteurs en série utilisant donc28×8 = 224V).
Ces lampes projettent un faisceau très serré (environ 8◦) et très lumineux, ce qui donne un rendu de
"peigne" lumineux, très intéressant pour une ambiance de scène.
Ces projecteurs ont l’inconvénient d’être fragiles et les lampes ont une durée de vie réduite (2500h).
ACL signifie Aircraft Landing Lamp (Lampe atterrissage d’avions) car les ampoules viennent à l’origine de l’aviation.
FIGURE5 – Barres ACL 3.1.3 La cycliode
La cycliode est un projecteur à lampe tungstène ou halogène à face ouverte avec un réflecteur symétrique (qui produit un bord net), ce qui lui vaut parfois le nom de horiziode, ou asymétrique (bord flou).
Conçue pour éclairer des cycloramas, elle peut s’utiliser en batterie pour diffuser une lumière harmonieuse sur une grande surface, par projection ou par rétroprojection. Les seuls réglages sont la distance du projecteur, le pan et le tilt (orientation verticale et horizontale).
FIGURE6 – Cycliodes et cyclorama
3.2 Projecteurs fermés
Les projecteurs fermés disposent de lentilles qui permettent de focaliser le faisceau lumineux. Ils sont plus précis mais, à puissance égale, produisent un flux lumineux moindre, une partie de leur puissance étant absorbée par les lentilles.
Les projecteurs plus représentatifs de cette catégorie sont la découpe et la poursuite.
3.2.1 La découpe
Ils sont aussi appelée "Leko"(une marque) "ERS" ou "ellipsoidal" (americain) ou "profile spot" (anglais).
La découpe est un projecteur qui permet d’obtenir une focalisation très précise du faisceau.
Il se compose d’une partie contenant la lampe (à tungstène, halogène ou HMI), le réflecteur et la fenêtre de lumière, nommée la « lanterne », et d’un bloc optique contenant les lentilles de focalisation, en général deux lentilles convergentes. Une manette permet de déplacer les lentilles pour obtenir un éclairage plus net.
Une autre manette sert à régler l’ouverture.
La fenêtre de lumière d’une découpe peut accueillir plusieurs accessoires : les couteaux, qui « découpent » la lumière, l’iris qui limite les parties externes du faisceau lumineux, et le porte-gobo qui filtre ou occulte la lumière.
La découpe produit une irisation colorée sur les bords du faisceau projeté.
Elle se décline en plusieurs variantes selon le nombre de lentilles, le type de miroirs etc.
FIGURE7 – La découpe
3 TYPES DE PROJECTEURS 3.2.2 La poursuite ou « Follow Spot »
La poursuite est un projecteur qui reprend le principe de la découpe, mais qui est placé sur un trépied et qui est équilibré pour être manipulé en finesse de manière à pouvoir suivre les mouvements d’un artiste sur scène sans tremblement ni sursaut.
Elle est équipée d’une plaque de mise au noir qui permet de protéger l’iris de la chaleur dégagée, et d’un changeur de gélatine pour remplacer le diffuseur ou pour produire une lumière de différentes couleurs. La lampe peut être basse tension (lampe halogène de 12 ou 24 volts avec transformateur) ou à décharge (HMI/
HDI).
Utilisée généralement pour isoler un personnage ou un élément du décor, la découpe produit un faisceau dont la taille varie quand on ajuste la position des lentilles. Un système de volets permet de cadrer le faisceau pour obtenir une forme carrée, ce qui permet d’éclairer avec précision un pan de décor, une fenêtre ou un objet. Elle peut être contrôlée par un machiniste ou électroniquement.
FIGURE8 – La découpe 3.2.3 Les projecteurs à lentille plan convexe PC
Ce sont les projecteurs de théâtre par excellence. D’une puissance comprise entre 300 et 2 000 watts, ils projettent une lumière uniforme.
Ils sont constitués d’une lentille (fixe) et d’un chariot comprenant la lampe et le miroir de réflexion. En tournant une molette, on avance ou recule le chariot de la lentille, ce qui permet d’élargir ou de réduire le faisceau lumineux.
Ils existent sous deux formes : PC clair, qui fournissent un éclairage aux contours nets, et PC antihalo (à lentille martelée) aux contours légèrement flous.
FIGURE9 – Projecteurs à lentille plan convexe
3.2.4 Projecteurs à lentille de Fresnel
Les projecteurs à lentille de Fresnel peuvent atteindre jusqu’à 18 000 watts. Ils se caractérisent par un faisceau plus lumineux au centre que sur les bords, ce qui les destine surtout à des éclairages d’ambiance ou à des effets de contre-jour.
FIGURE10 – Des cercles concentriques sur la lentille caractéristique d’une lentille de Fresnel
3 TYPES DE PROJECTEURS
3.3 Autres types de projecteurs
3.3.1 Le BT ou Basse Tension
Le BT est une lampe de 250 ou 500 watts alimentée en 24 volts et montée avec son transformateur dans une carcasse.
La lampe possède une calotte argentée qui évite à l’ombre du filament d’être projetée sur scène et qui renvoie la lumière vers le réflecteur.
La qualité d’éclairage est comparable à celle du PAR malgré une intensité moindre.
Elle est surtout utilisée dans le cadre de musée et exposition.
FIGURE11 – Projecteurs BT avec transformateurs intégrés
Plusieurs BT peuvent être montées (9 lampes en série)en rampes appelées rampes ou herses Svoboda, du nom du scénographe tchèque qui les a inventées.
FIGURE12 – Herse Svoboda
3.3.2 Les Blinders (ou Molefays)
Ils se composent d’une, deux ou quatre lampes (voir plus) de 650 watts et diffusent une lumière intense sur une large zone.
FIGURE13 – Blinders ou Molefays 3.3.3 Les projecteurs automatiques
– La lyre(ou « moving head ») est un projecteur asservi et généralement muni d’une lampe HMI dont chacun des paramètres est contrôlé au moyen d’une commande DMX, le protocole de transfert d’infor- mation entre une console de commande ou un ordinateur et des systèmes de pilotage de projecteurs.
Les premiers assemblages de ce type ont été mis au point par la société americaine Vari*Lite pour la tournée Abacab de Genesis en 19811.
3 TYPES DE PROJECTEURS – Le scan(ou « moving light »), qui dispose d’un miroir orientable et se contrôle au moyen de consoles de commande. Le premier de ce système a été développée par la société française Caméléon en 1979 sous le nom de téléscan, et copié depuis par de nombreux fabricants qui ont repris l’essentiel des innovations technologiques apparues sur le téléscan (trichromie CMY, gobos tournants, etc...). Les téléscans de Caméléon sont encore utilisés pour les concerts d’artistes comme Johnny Hallyday, les Pink Floyd, les Rolling Stones, Michel Sardou, etc.
FIGURE15 – Scan avec leurs miroirs orientables
4 Accessoires
4.1 Jalousie
Il s’agit d’une série de volets motorisés (comparable à des persiennes) utilisés pour diminuer la quantité de lumière.
On utilise les jalousies pour occulter plus ou moins la lumière des projecteurs à lentille de Fresnel qui ne peuvent pas être pilotés électriquement.
Elles permettent aussi de laisser le projecteur allumé pendant toute la durée d’un spectacle de manière à éviter le bruit de l’amorçage de la lampe, et la durée de rallumage trop longue.
Sur les projecteurs pilotables, les jalousies sont contrôlées à distance autrefois de manière électrique en 0-10 volts (analogique) et désormais de manière électronique au moyen du protocole DMX 512.
FIGURE16 – Jalousie
4.2 Changeur de couleur
Cet adaptateur se fixe sur plusieurs types de projecteurs pour placer des filtres et changer la couleur du faisceau.
Certains modèles contiennent un rouleau de gélatines commandé par DMX 512, généralement appelé « scroller » (« dérouleur » en français).
5 LE RANGEMENT DES PROJECTEURS
4.3 Gradateur
Le gradateur ou « dimmer » (de l’anglais « to dim », « assombrir ») permet de faire varier l’intensité lumineuse d’un projecteur pour éviter que la lampe s’allume brusquement et à pleine puissance.
La tension électrique varie alors entre 0 et 240 volts, ce qui permet au filament de la lampe de changer d’état : plus celui-ci est excité, plus il dégage de lumière.
On passe donc, en fonction de l’intensité électrique, du rouge à l’ambre puis au blanc halogène (3 400 K).
Il existe des gradateurs de 2 kW, 3 kW, 5 kW, et plus rarement des unités de 10 kW, surtout utilisés au cinéma ou au théâtre.
Les dimmers ont normalement 1 200 ou 2 400 w/channels.
Le gradateur peut être fixe (en armoire dans les locaux prévus à cet effet) ou mobile.
Il peut être piloté électroniquement depuis la console du régisseur.
FIGURE18 – Gradateurs pilotables par DMX
5 Le rangement des projecteurs
Afin de subvenir aux besoins spécifiques d’éclairage de chaque mise en scène, les salles de spectacle sont contraintes d’avoir une quantité importante de projecteurs.
Le stock de projecteurs varie de deux à une infinité d’unités en fonction de la taille des salles.
Différents types de rangement sont possibles : les chariots ou le carrousel pour projecteurs.
Les chariots font 2 mètres de haut, 2 mètres de large et 1,5 mètre de profondeur.
Le carrousel est une machine installée dans les coulisses et utilise toute la hauteur sous plafond.
Cet appareil permet de stocker la totalité des jeux d’éclairage au même endroit et réduit considérablement le temps d’installation et désinstallation des jeux de lumières.
FIGURE19 – Chariot
FIGURE20 – Flight case
FIGURE21 – Carrousel
