2. Retour au jeu

– Bilan

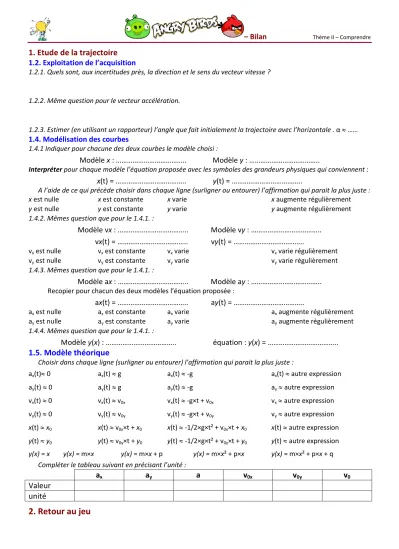

1. Etude de la trajectoire 1.2. Exploitation de l’acquisition

1.2.1. Quels sont, aux incertitudes près, la direction et le sens du vecteur vitesse ?

1.2.2. Même question pour le vecteur accélération.

1.2.3. Estimer (en utilisant un rapporteur) l’angle que fait initialement la trajectoire avec l’horizontale . α  ……

1.4. Modélisation des courbes

1.4.1 Indiquer pour chacune des deux courbes le modèle choisi :

Modèle x : ……….. Modèle y : ………..

Interpréter pour chaque modèle l’équation proposée avec les symboles des grandeurs physiques qui conviennent : x(t) = ………..

y(t) = ………..

A l’aide de ce qui précède choisir dans chaque ligne (surligner ou entourer) l’affirmation qui parait la plus juste :

x est nulle x est constante x varie x augmente régulièrement

y est nulle y est constante y varie y augmente régulièrement

1.4.2. Mêmes question que pour le 1.4.1. :

Modèle vx : ……….. Modèle vy : ………..

vx(t) = ……….. vy(t) = ………..

vx est nulle vx est constante vx varie vx varie régulièrement vy est nulle vy est constante vy varie vy varie régulièrement 1.4.3. Mêmes question que pour le 1.4.1. :

Modèle ax : ……….. Modèle ay : ………..

Recopier pour chacun des deux modèles l’équation proposée :

ax(t) = ……….. ay(t) = ………..

ax est nulle ax est constante ax varie ax augmente régulièrement ay est nulle ay est constante ay varie ay augmente régulièrement 1.4.4. Mêmes question que pour le 1.4.1. :

Modèle y(x) : ……….. équation : y(x) = ………..

1.5. Modèle théorique

Choisir dans chaque ligne (surligner ou entourer) l’affirmation qui parait la plus juste :

ax(t) 0 ax(t)  g ax(t)  -g ax(t)  autre expression

ay(t)  0 ay(t)  g ay(t)  -g ay autre expression

vx(t)  0 vx(t)  v0x vx(t)  -g×t + v0x vx  autre expression vy(t)  0 vy(t)  v0y vy(t)  -g×t + v0y vy autre expression x(t)  x0 x(t)  v0x×t + x0 x(t)  -1/2×g×t² + v0x×t + x0 x(t)  autre expression y(t)  y0 y(t)  v0y×t + y0 y(t)  -1/2×g×t² + v0y×t + y0 y(t)  autre expression y(x) = x y(x) = m×x y(x) = m×x + p y(x) = m×x² + p×x y(x) = m×x² + p×x + q

Compléter le tableau suivant en précisant l’unité :

ax ay a v0x v0y v0

Valeur unité

2. Retour au jeu

– Bilan (prolongement)

Conditions initiales

Dans un livre de terminale, Jehan a trouvé la courbe et l’équation suivantes :

Equation cartésienne de la trajectoire :

Par analogie avec l’équation obtenue pour la courbe y(x), déterminer l’angle α correspondant aux conditions initiales du lancer de la catapulte.

z

y V0z

V0y
