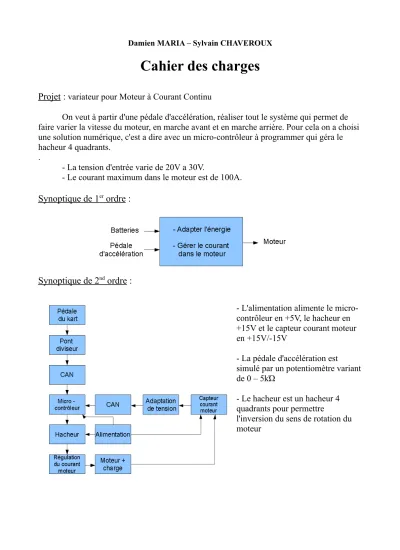

Cahier des charges

Damien MARIA – Sylvain CHAVEROUX

Cahier des charges

Projet :

variateur pour Moteur à Courant Continu

On veut à partir d'une pédale d'accélération, réaliser tout le système qui permet de faire varier la vitesse du moteur, en marche avant et en marche arrière. Pour cela on a choisi une solution numérique, c'est a dire avec un micro-contrôleur à programmer qui géra le hacheur 4 quadrants.

.

- La tension d'entrée varie de 20V a 30V.

- Le courant maximum dans le moteur est de 100A.

Synoptique de 1

^er

ordre :

Synoptique de 2

^nd

ordre :

- L'alimentation alimente le micro- contrôleur en +5V, le hacheur en +15V et le capteur courant moteur en +15V/-15V

- La pédale d'accélération est

simulé par un potentiomètre variant de 0 – 5kΏ

- Le hacheur est un hacheur 4 quadrants pour permettre

l'inversion du sens de rotation du moteur

Planning

Semaine 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 1 2 3

Test&recherche 31H30

Réalisation du prototype 7H

Test du prototype 3H30

Soutenance oral 7H
