C.C.T.P. Cahier des Charges Techniques Particulières

(1)

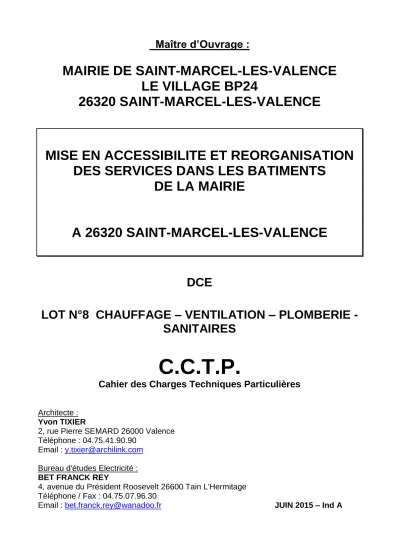

MAIRIE DE SAINT-MARCEL-LES-VALENCE LE VILLAGE BP24

26320 SAINT-MARCEL-LES-VALENCE

MISE EN ACCESSIBILITE ET REORGANISATION DES SERVICES DANS LES BATIMENTS

DE LA MAIRIE

A 26320 SAINT-MARCEL-LES-VALENCE

DCE

LOT N°8 CHAUFFAGE – VENTILATION – PLOMBERIE - SANITAIRES

C.C.T.P.

Cahier des Charges Techniques Particulières

Architecte : Yvon TIXIER

2, rue Pierre SEMARD 26000 Valence Téléphone : 04.75.41.90.90

Email : y.tixier@archilink.com

Bureau d'études Electricité : BET FRANCK REY

4, avenue du Président Roosevelt 26600 Tain L'Hermitage Téléphone / Fax : 04.75.07.96.30

Email : bet.franck.rey@wanadoo.fr JUIN 2015 – Ind A

(2)

09 Juin 2015 Page - 1 BET FRANCK REY

SOMMAIRE

I. INTRODUCTION ET GENERALITES ... 2

I.1- OBJET ... 2

I.2- CONDITIONS GENERALES D'EXECUTION DES TRAVAUX ... 3

I.3- PRESCRIPTIONS D'ORDRE GENERAL ... 3

I.4- PRESCRIPTIONS PARTICULIERES ... 4

I.5- DEFINITIONS GENERALES DES PRESTATIONS ... 4

I.6- ESSAIS, REGLAGES, CONTROLES ET RECEPTION DES TRAVAUX ... 5

I.7- DOCUMENTS TECHNIQUES DE REFERENCE ... 5

I.8- RESERVATIONS - TROUS ... 6

I.9- DOSSIER TECHNIQUE ... 6

I.10- DEVIS QUANTITATIF ... 7

I.11- MAIN D’ŒUVRE ... 7

I.12- BUREAU D'ETUDES ... 7

I.13- LIMITES DES PRESTATIONS ... 8

II. DOSSIER TECHNIQUE ... 9

III.1- PRINCIPE DE BASE ... 9

III.2- BASE DE CALCULS ... 9

III. DESCRIPTIF TECHNIQUE CHAUFFAGE – VENTILATION ... 10

III.1- DIVERS ... 10

III.2- CHAUFFAGE HYDRAULIQUE ... 11

III.3- VENTILATION MECANIQUE CONTROLEE ... 12

III.4- VENTILATION BUREAUX AU R+1 ... 14

III.5- VENTILATION DOUBLE FLUX ... 15

IV. DESCRIPTIF TECHNIQUE PLOMBERIE – SANITAIRE ... 17

IV.1- DIVERS ... 17

IV.2- APPAREILLAGE DU SANITAIRE ... 18

IV.3- DISTRIBUTION EAU FROIDE – EAU CHAUDE ... 20

IV.4- EVACUATIONS DES EAUX USEES ET EAUX VANNES ... 21

(3)

I. INTRODUCTION ET GENERALITES

I.1- OBJET

La présente étude a pour objet de définir les conditions d'exécution des installations constituant le Lot n° 8 :

CHAUFFAGE – VENTILATION – PLOMBERIE – SANITAIRE

relatives à la mise aux Normes d'accessibilité et réorganisation des locaux de la mairie de SAINT MARCEL LES VALENCE suivant la description sommaire suivante :

SOUS-SOL (hors travaux) : - Caves,

- Archives.

RDC :

- 1 Hall d’entrée, - 1 Accueil public, - 1 local entretien, - 1 local serveur, - 1 bureau,

- 1 WC Handicapé, - 1 Salle des fêtes - 1 Dégagement.

R+1 :

- 1 Circulation escalier, - 1 Salle de réunion, - 5 Bureaux,

- 1 Circulation,

- 1 Rangement archives, - Local électrique.

R+2 :

- 1 Palier,

- 1 Salle de réunion, - 1 Sanitaire, - 1 Salle du conseil, - 1 Terrasse accessible.

Les bâtiments de la Mairie sont classés en établissements recevant du public de "type W et L de 3^ème catégorie", suivant la notice de sécurité et d' après le règlement de sécurité dans les établissements recevant du public.

Nota : les installations électriques de la salle des fêtes ne seront pas modifiées.

(4)

I.2- CONDITIONS GENERALES D'EXECUTION DES TRAVAUX

Les travaux, tant en ce qui concerne la qualité des matériaux que leur mise en œuvre, seront exécutés conformément aux prescriptions du cahier des charges.

Il est bien précisé que les concurrents devront tenir compte, dans l'établissement de leurs prix, de toutes les suggestions de détails nécessaires à la parfaite et complète exécution des travaux, telle qu'elles découlent des dispositions des pièces du marché, plans, cahier des charges, schémas et présent devis.

Les concurrents devront tenir compte, également de l'état des lieux et de l'environnement pouvant entraîner certaines contraintes particulières dans le déroulement du chantier et certaines obligations supplémentaires dont il est éventuellement fait mention plus loin.

Les entreprises, avant la remise de leurs offres, sont tenues de se rendre sur place, afin d'apprécier par elles-mêmes, toutes les suggestions d'exécution. De ce fait, elles sont donc censées connaître parfaitement les lieux. En aucun cas, il ne sera versé de rémunérations complémentaires pour les prestations qu'elles auraient pu omettre ou sous-estimer.

I.3- PRESCRIPTIONS D'ORDRE GENERAL

L'entrepreneur adjudicataire du présent lot doit avoir pris connaissance des descriptifs des autres corps d'état, dans la mesure où ceux-ci ont un lien quelconque avec les travaux de son propre corps d'état.

Exemples :

- gros œuvre : nature des planchers, des murs, type d'incorporation, contraintes - chauffage sanitaire : passage des tuyauteries, emplacement des radiateurs - cloisons : nature, construction

- isolation thermique ou doublages : nature, épaisseur, construction - etc …

En conséquence, l'entrepreneur ne sera pas fondé d'arguer l'ignorance pour ne pas exécuter un travail nécessaire à la liaison avec un autre corps d'état, si le descriptif de ce lot le prévoit.

Il devra également, coordonner, en temps opportun, ses travaux avec ceux des autres corps d'état qui ont des prestations à fournir en liaison avec ses propres ouvrages.

Le présent descriptif explicite la nature et l'étendue des ouvrages à exécuter, indiqués sur les plans et schémas pour permettre à l'entrepreneur de comprendre l'étendue de ses travaux faisant l'objet de son marché.

Il est bien entendu que l'Entrepreneur devra compléter par sa connaissance professionnelle, après avoir éventuellement demandé des renseignements complémentaires au Maître d'Ouvrage ou au B.E.T., la totalité des travaux à exécuter dans les règles de l'art et conformément aux règlements en vigueur, même si la description de ces travaux n'est pas mentionnée dans le présent descriptif.

L'entrepreneur devra signaler au B.E.T., avant le remise de sa proposition, toutes les erreurs ou omissions qu'il aurait relevées sur les plans ou devis descriptifs.

(5)

I.4- PRESCRIPTIONS PARTICULIERES

Les saignées, terrassements, remblaiements et sablage en radier, les percements nécessaires au passage des canalisations sont à la charge du présent lot.

Tous les trous, scellement, fixations, socles et tous les rebouchages, après passage des canalisations, raccords d'enduits, lissage, etc …, nécessaires à la mise en œuvre des installations, objet du marché, sont en totalité à la charge de la présente entreprise et devront être exécutés très proprement, soit par l'entrepreneur lui-même, soit par le lot concerné dans le cas de mises en œuvre particulières et délicates. Les rebouchages doivent correspondre aux matériaux et stade d'exécution de la paroi au moment de l'intervention.

Le nettoyage journalier des lieux du chantier et l'enlèvement de tous les gravats provenant de l'exécution des travaux sont à la charge de l'entrepreneur.

Déclaration ou étiquetage environnemental des matériaux :

Les entreprises devront respectivement être en mesure de fournir au maître d’ouvrage les informations concernant les performances environnementales et sanitaires des produits de construction se rapportant à la structure, l’enveloppe, le cloisonnement et les revêtements intérieurs relatifs à leur lot, en référence à l’application de la norme NF P 01-010.

A défaut, quand elles n’existent pas pour un ou plusieurs produits, les informations concernant leurs performances environnementales, limitées aux seul impacts sanitaires, doivent au minimum être connus des entreprises et disponibles dans une forme les situant par rapport aux exigences de la norme NF P 01-010.

A savoir, l’évaluation des risques sanitaires concerne actuellement : - La contribution à la qualité sanitaire des espaces intérieurs, - La contribution à la qualité sanitaire de l’eau.

Ces informations pourront être, le cas échéant, comparées au niveau de performance (quantitatif et qualitatif) fixé par le maître d’ouvrage en la matière.

I.5- DEFINITIONS GENERALES DES PRESTATIONS

Les prestations, objet du présent descriptif, comportent d'une façon générale

a) Avant le début du chantier

- La mise à jour des plans d'installations en fonction des options ou variantes adoptées et des contraintes du marché et leur contrôle par le Bureau de Contrôle.

- La présentation au Maître d'Ouvrage des échantillons de matériels prévus afin que celui-ci ait donné son agrément bien avant les délais de leur installation.

- Avoir repéré l'origine de l'installation.

- S'assurer de la qualité de l'eau, conformément au D.T.U. 60.1.

b) Pendant le chantier

L'entreprise est tenue de vérifier par des essais fractionnés, la bonne mise en œuvre et le bon fonctionnement des installations, notamment :

- contrôle des canalisations (nature, continuité, passage).

- contrôle de l'appareillage (implantation suivant plans, côtes à respecter, fonctionnement).

- mise à jour immédiate des plans d'exécution en cas de modification.

- assister aux rendez-vous de chantier ou y envoyer un représentant qualifié.

(6)

09 Juin 2015 Page - 5 BET FRANCK REY c) En fin de chantier

L'entrepreneur doit procéder à tous les essais, réglages, contrôles techniques, conformément aux prescriptions des normes et D.T.U. en vigueur, mesures des débits et équilibrage des réseaux V.M.C., équilibrage des réseaux chauffage, etc …

- L'entrepreneur remettra, également, en 3 exemplaires, un " Dossier des Ouvrages Exécutés "

(D.O.E.) complet comprenant : tous les plans de recollement (3 ex papier).

- 1 CD avec fichier format DWG ou DXF comprenant tous les éléments DOE.

- les essais COPREC, les PV de mise en service, Les documentations techniques, les notices d'entretien, les notices de fonctionnement des appareillages mis en œuvre, reliés avec page en tête (3 exemplaires).

Ce dossier sera accompagné d'un CD ROM contenant les plans au format DWG, ainsi que l'ensemble des documentations au format PDF, la non remise de ces documents empêchera la réception des travaux du présent lot.

Ces documents seront regroupés dans des chemises à sangles.

I.6- ESSAIS, REGLAGES, CONTROLES ET RECEPTION DES TRAVAUX

Le matériel et les appareils nécessaires aux mesures et contrôles seront fournis par l'Entrepreneur.

En cours de travaux, et chaque fois qu'il le jugera utile, le Maître de l'Ouvrage ou son Représentant pourra procéder aux opérations de contrôle des matériels et des installations.

L'entrepreneur aura à sa charge le démontage et le remontage des parties d'installation nécessaires pour ces essais et contrôles.

La réception des travaux ne pourra en état de cause être prononcée qu'après :

- la remise de toutes les fiches et procès-verbaux des essais et vérifications de fonctionnement des installations au Bureau d'Etudes, dûment remplis et signés par une personne qualifiée de l'entreprise.

- le contrôle des installations et le contrôle des procès - verbaux par le B.E.T. et par un organisme de contrôle agréé, au choix du Maître d'Ouvrage.

- la fourniture des D.O.E.

- les essais COPREC

- Analyse de la potabilité et désinfection des circuits.

Après la réception, l'entreprise doit :

- La réfection de toutes les malfaçons dans les travaux et le remplacement de tous les appareils ou canalisations qui ne seraient pas conformes aux règlements en vigueur ou au présent dossier.

- La mise à la disposition du Maître de l'Ouvrage, du personnel nécessaire à l'information du personnel d'entretien ou d'exploitation ainsi que le dépannage des installations.

- Le maintien en bon état, ainsi que la réfection ou le remplacement de toutes les pièces qui se seraient révélées défectueuses pendant le délai de garantie.

I.7- DOCUMENTS TECHNIQUES DE REFERENCE

Les ouvrages du présent lot, pour tout ce qui n'est pas contraire aux dispositions des pièces du marché, seront exécutés conformément aux prescriptions, normes, décrets, arrêtés en vigueur à la date de la signature du marché, et applicables aux travaux considérés, notamment sans que cette liste soit limitative.

(7)

09 Juin 2015 Page - 6 BET FRANCK REY - les normes françaises,

- les normes UTE – USE,

- les prescriptions techniques générales constituées par les documents REEF, - les avis techniques du CSTB,

- les D.T.U. 65, 65.8, 65.9, 65.11, - les D.T.U. 55.1 et additifs,

- les D.T.U. 60.1 Plomberie Sanitaire pour bâtiments,

- les D.T.U. 60.2 canalisations en fonte et P.V.C. pour E.U., E.V. et E.P.,

- D.T.U. 60.11 règles de calculs des installations de Plomberie – Sanitaire pour bâtiments à usage d’habitation,

- les D.T.U. 60.31 eau froide avec pression, - les D.T.U. 60.33 Evacuation des eaux usées, - les D.T.U. 68-2,

- les D.T.U. sur les règles de calculs thermiques TH-K et TH-G, - les règlements incendie,

- Le cahier des charges particulières du chantier, - Aération des bâtiments d’habitation,

- Nouvelle Réglementation Acoustique,

- Réglementation Thermique dans l'existant 2005, - etc …

I.8- RESERVATIONS - TROUS

Pour les percements dans les ouvrages neufs, dès la phase de préparation des travaux, l'entreprise dressera ses plans de réservations. Tous les autres percements sont à la charge du présent lot.

I.9- DOSSIER TECHNIQUE

Le dossier technique remis aux entreprises comprend : - Le présent descriptif technique

- Le bordereau quantitatif type DPGF (non limitatif) - Les plans d'implantation du matériel :

 CV01 Plan Chauffage – Ventilation – RDC

 CV02 Plan Chauffage – Ventilation – R+1

 CV03 Plan Chauffage – Ventilation – R+2

 PB01 Plan Plomberie – Sanitaire – RDC

 PB02 Plan Plomberie – Sanitaire – R+1

 PB03 Plan Plomberie – Sanitaire – R+2

Ce dossier constitue le projet de base suivant lequel les concurrents devront obligatoirement établir leurs offres, dans le respect des marques et types d'appareils définis ci-après.

Ces derniers ont fait l'objet d'un choix ; ils sont imposés en solution de base.

D'autres matériels pourront être proposés ; ils le seront obligatoirement en variante et devront offrir rigoureusement les mêmes garanties de qualité, surtout en ce qui concerne la réglementation thermique dans l'existant (RT 2005).

(8)

09 Juin 2015 Page - 7 BET FRANCK REY Une fiche de renseignements sur les matériels proposés par l'entreprise sera jointe au mémoire technique, elle devra obligatoirement renseignée les marques et les références chiffrées par l'entreprise. Ce document fera partie intégrale de l'offre.

Il est précisé que les valeurs et les caractéristiques dimensionnelles des réseaux et matériels constituent des minima que l'entrepreneur devra respecter. Il ne pourra faire état de calculs effectués par lui-même pour diminuer ces caractéristiques (excepté en solutions variantes).

Tout changement doit faire l’objet d’une demande écrite, et recevoir l’aval du Maître d’Ouvrage et du Maître d’œuvre.

Les plans de réservations, les schémas, les plans de détails de fabrication et de montage incombent à l'entreprise en fonction de sa technologie propre, et cette dernière demeure entièrement responsable de leur mise en œuvre.

Les plans, coupes, détails, etc …, réalisés par l'Architecte, font intégralement partie du dossier.

I.10- DEVIS QUANTITATIF

- Le quantitatif est versé au dossier à titre indicatif.

- Le soumissionnaire est tenu de le vérifier et de le compléter.

Le cas échéant, il ne pourra évoquer des erreurs ou omissions pour présenter des réclamations.

I.11- MAIN D’ŒUVRE

Main d'œuvre pour exécution de ces travaux livrés en parfait état de fonctionnement et entièrement terminés, compris :

- essais et réglages

- transport du matériel et de l'outillage à pied d'œuvre - déplacement du Personnel

La valeur est incorporée à chaque poste du DPGF.

I.12- BUREAU D'ETUDES

Le Bureau d'Etudes du présent dossier est :

B.E.T FRANCK REY

4, Avenue du Président ROOSEVELT 26 600 – TAIN L'HERMITAGE

Tel/Fax: 04.75.07.96.30 Email : bet.franck.rey@wanadoo.fr

(9)

I.13- LIMITES DES PRESTATIONS

Travaux compris au marché :

- Tous les percements, saignées et rebouchages

- Les réservations et les rebouchages dans les nouvelles constructions

- La vérification des plans béton pour contrôler les réservations avant réalisation du lot GO - Manutentions, échafaudages, grutages

- Tous les supportages et renforts pour les réseaux, les appareils de chauffage, de VMC, les appareils et les accessoires sanitaires

- Les attestations de conformité sanitaire (ACS) pour tous les appareillages

- Les interrupteurs de sécurité travailleur sur le chauffe-eau et les extracteurs de ventilation - Les raccordements électriques sur attentes à proximité

- Fourniture des entrées d’air

- Nettoyage journalier et définitif du chantier - Formation des Utilisateurs

- Dossier technique de présentation du matériel - D.O.E.

Travaux non compris au marché :

- Les percements dans les nouvelles constructions (si plans de réservations fournis en temps utile)

- La peinture définitive sur les réseaux apparents - Les gaines ou les soffites pour cacher les réseaux

- Les attentes monophasées pour les extracteurs et le chauffe-eau - L'attente triphasée pour la centrale double flux avec batterie électrique - Les miroirs au-dessus des plans de vasque

- Energie nécessaire aux essais

- Les extincteurs de protection contre les incendies - Platelage en comble

- Accès et éclairage des combles

(10)

II. DOSSIER TECHNIQUE

III.1- PRINCIPE DE BASE

1 – Installation chauffage hydraulique

Dépose des radiateurs existants dans la zone de travail concernée

Repose en lieu et place (6U), y compris raccordements et nouvelles consoles

Raccordement en tube fer noir des nouveaux radiateurs (4U) et des radiateurs déplacés (3U).

Mise en place de nouvelles robinetteries thermostatiques Remise en service de l'installation

2 - Installation de Ventilation

Création d'une installation de VMC pour les nouveaux locaux à la pollution spécifique Modification et extension de l'Installation de ventilation des bureaux du R+1

Installation d'une ventilation double flux avec récupération pour la salle du conseil R+2

3 - Plomberie - Sanitaire Installation de chantier

Sanitaires adaptés à l'ergonomie des locaux et à la restructuration (suivant plans DCE)

Raccordement eau froide et eau chaude en tube cuivre apparent depuis les réseaux existants.

Réseaux d’évacuations eaux usées et eaux vannes jusqu’ au réseau existant en sous-sol.

Accessoires sanitaires et handicapés

III.2- BASE DE CALCULS

- Lieu géographique SAINT MARCEL LES VALENCE

- Département Drôme (26 320)

- Zone climatique H 2 d

- Altitude 159 m

- Température extérieure hiver - 6 °C - Température intérieure hiver + 19 °C

DIMENSIONNEMENT DES INSTALLATIONS (avec surpuissance de 15 %)

Le dimensionnement des installations sera réalisé sur la base des déperditions (calculs pièce par pièce). L'ensemble étant à la charge de l'entreprise adjudicataire du lot. Les calculs seront réalisés sur la base des méthodes de calcul en vigueur. Les éléments dimensionnels du dossier sont donnés à titre indicatif pour faciliter le chiffrage au stade du dossier de consultation. Ces calculs devront donc obligatoirement être fournis par l'entreprise adjudicataire en phase exécution pour validation du Maître d'œuvre.

(11)

III. DESCRIPTIF TECHNIQUE CHAUFFAGE – VENTILATION

III.1- DIVERS

Neutralisations et dépose des installations existantes

Le présent lot aura à sa charge l'ensemble des prestations suivantes dans les zones de travaux : - Les neutralisations des réseaux hydrauliques et aérauliques (CH et VMC),

- Les déposes des appareils (Radiateurs etc… et des réseaux hydrauliques existants) - L'évacuation des différents matériaux vers les décharges agréées.

Maintenance installation de chauffage

Le présent lot aura aussi à sa charge le maintien de l'installation de chauffage de l'ensemble du bâtiment. Soit toutes les prestations (raccordements provisoires, vannes d'isolement etc…) permettant le fonctionnement du chauffage sans désagrément du bâtiment pendant toute la durée des travaux.

Essais

L'entrepreneur doit procéder à tous les essais, réglages, contrôles techniques, conformément aux prescriptions des normes et D.T.U. en vigueur.

- Prévoir le remplissage avec reconstitution du fluide caloporteur - Prévoir les purges de l'installation de chauffage.

- Prévoir les équilibrages hydrauliques et aérauliques, - Prévoir les essais, les réglages.

L'entrepreneur assurera la formation d’une personne désignée par le maître d’ouvrage.

Dossier des Ouvrages Exécutés

L'entrepreneur remettra également un Dossier des Ouvrages Exécutés (DOE en 3 exemplaires + un reproductible) comprenant :

- Tous les plans de recollement (3 ex papier + 1 CD avec fichier format DWG ou DXF)

- Tous les schémas d'armoire électrique (1 ex dans l'armoire, 3 ex papier + reproductible sur CD avec fichier PDF)

- Les essais COPREC et PV de mise en service (3 ex papier)

- Les documentations techniques, notices d'entretien, notices de fonctionnement des appareillages mis en œuvre, reliés avec page en tête (3 ex papier + reproductible sur CD avec fichier PDF)

Le CD ROM contiendra les plans et schémas au format DWG et PDF, ainsi que l'ensemble des documentations et PV au format PDF. Ces documents seront regroupés dans une chemise à sangle.

(12)

III.2- CHAUFFAGE HYDRAULIQUE

Le chauffage des locaux est assurer par une installation hydraulique associant des radiateurs fonte et une production fonctionnant au gaz naturel.

Les travaux concernant cette installation se limiteront à la réorganisation des locaux, à savoir :

Au RDC :

 1 Radiateur du hall à déposer et à reposer après peinture Au R+1 :

 4 Radiateurs bureaux 1 2 3 4 à déposer et à reposer après doublage et peinture

 1 Radiateur bureau 5 à rajouter et à raccorder (radiateur déposé du R+2)

 1 Radiateur couloir à rajouter et à raccorder (radiateur déposé du R+2)

Au R+2 :

 1 Radiateur salle de réunion à déposer et à reposer après doublage et peinture

 1 radiateur Dégagement à déposer, à déplacer et à reposer après peinture.

 5 Radiateurs à déposer dont 2 réutilisés pour le R+1

 2 Neutralisation des piquages radiateurs existants non réutilisé

 4 Radiateurs neufs décoratifs positionnés en allège pour la salle du conseil.

L'ensemble des radiateurs dans la zone à réaménager sera neutralisé, déposé et stocké pour être reposé après travaux.

Le présent lot aura à sa charge l'ensemble des prestations permettant cette restructuration :

 Neutralisation et vidange de l'installation hydraulique,

 Extension du réseau de chauffage en faux plafond et en apparent vers les radiateurs

 Calorifugeage des réseaux de chauffage dans le plénum du faux plafond.

 Repose des radiateurs existant avec des nouvelles robinetteries thermostatiques.

 Mise place de 4 radiateurs acier verticaux complémentaires avec des nouvelles robinetteries thermostatiques dans la salle du conseil.

 Remise en eau, purges et essais

Les raccordements hydrauliques seront réalisés selon les plans du DCE. Les canalisations seront mises en œuvre conformément aux règles professionnelles UCH 24.79.en tube fer noir, qualité chauffage. Les tubes seront dégraissés, dérouillés et peints antirouille. Les points hauts des collecteurs et des réseaux seront équipés de purges manuelles et de purgeurs d'air automatiques.

Les canalisations cheminant dans les faux-plafond du RDC et dans les gaines techniques seront calorifugées par des coquilles de mousse Marque K-FLEX type ST FAST NF FEU ou techniquement équivalent avec une épaisseur conforme à la classe 4 suivant la RT 2012. Manchons isolants fendus avec recouvrement adhésive isolante pour le chauffage.

Pour la salle du conseil : Radiateurs acier horizontal double à éléments horizontaux, type FASSANE Stock de Marque ACOVA ou techniquement équivalent, Référence SVXD 074 - 140, livrés sur le chantier, revêtus de leur peinture définitive blanche (Ral 9016) et d'un film plastique conservé pendant la durée du chantier (dimensionnement avec un Delta T de 50 °c soit régime 80/65 – Puissance unitaire de 1 810 W – Dimensions de 140 x 74 Ht).

(13)

09 Juin 2015 Page - 12 BET FRANCK REY Tous les radiateurs seront montés sur consoles spéciales, soit directement dans la maçonnerie, soit dans les renforts de cloisons (à charge du présent lot).

Ils seront équipés :

- sur l'alimentation d'un robinet thermostatique avec bulbe incorporé à soufflet rempli d'un liquide thermosensible, Marque DANFOSS, Type RA2920 ou techniquement équivalent - sur le retour d'un té ou d'un coude d'équilibrage en bronze

- sur la partie haute d'un purgeur d'air à jet orientable - sur la partie basse d'un orifice de vidange

L'entrepreneur assurera la protection de ces radiateurs et restera à la disposition des autres corps d'état (peinture) pour les déposes et reposes.

III.3- VENTILATION MECANIQUE CONTROLEE

Création d'une Ventilation Mécanique Contrôlée pour les locaux à pollution spécifique créés.

(Sanitaire RDC, sanitaire R+1 et coin cuisine)

Bouche d'extraction autoréglable

Mise en place dans différents locaux restructurés, locaux à pollution spécifique, de bouches d’extraction autoréglables, Marque ALDES, Type Bap’SI de débit adapté ou techniquement équivalent. Elles seront positionnées en faux plafonds ou en cloisons, suivant répartition sur plan DCE, raccordement sur collecteur par l’intermédiaire d’une gaine flexible acoustique.

Bouche d'extraction coupe-feu 2 Heures

Mise en place dans le local archives d’une bouche d’extraction coupe-feu (2 heures), Marque ALDES, Type Mural Ø 125 mm ou techniquement équivalent, installées avec manchons et modules d’isolation acoustique et d’un module de régulation aéraulique, Marque ALDES, Type MR Ø 125 mm (Débit : 30 m³/h) ou techniquement équivalent. Elle sera positionnée en cloisons, suivant répartition sur plan, raccordement sur collecteur par l’intermédiaire d’une gaine flexible acoustique.

Prescriptions générales : Réseau d'extraction aéraulique

Le réseau d'extraction sera en tôle d'acier galvanisé spiralée de diamètre approprié et cheminera en faux plafond suivant le plan DCE. Les percements des murs, les rebouchages ainsi que les fourreaux pour la traversée sont à la charge du présent lot.

Les réseaux collecteurs sont reliés par des gaines circulaires, en tôle d'acier galvanisé, agrafées en spirales. Elles respectent les normes N F P 50.401.

Les dimensionnements des collecteurs se feront sur les débits maximums ; la vitesse de circulation sera de 4 m/s au maximum.

Toutes les gaines seront parfaitement étanches, elles seront assemblées entre elles par raccords spéciaux et fourreaux thermo rétractables. Tous les raccordements sur collecteurs seront réalisés par piquages obliques. Les collecteurs ne comporteront aucun point bas.

(14)

09 Juin 2015 Page - 13 BET FRANCK REY Chaque piquage, changement de direction, manchon, se fera par des pièces spéciales du commerce, assemblées entre elles par des fourreaux thermo rétractables, Marque RAYCHEM ou techniquement équivalent.

Les collecteurs seront installés sur des colliers en acier galvanisé scellés et isolés par un joint approprié afin d’éviter les vibrations ; aux traversées des parois, les conduits recevront un fourreau en matière isolante.

Les bouches d’extraction seront reliées aux conduits rigides par un conduit flexible isolé phoniquement (classé M0) dont la longueur ne devra pas dépasser 80 cm.

Extracteur (positionné en comble) : Fonctionnement permanent fixe

Le caisson sélectionné sera destiné à l’application de ventilation mécanique contrôlée, de Type C4, il aura une courbe caractéristique plate. Le caisson d'extraction sera silencieux, modèle de caisson en tôle galvanisée, avec ventilateur centrifuge à entrainement direct.

Le caisson d'extraction, type ventilateur centrifuge à courbes plates et sera équipés des éléments suivants :

- de manchettes souples incombustibles sur les ouïes d'aspiration et de refoulement - d'un piège à son circulaire passif type OCTA à baffle sur les ouïes d'aspiration, - d'un interrupteur de proximité (sécurité travailleur) à monter sur le caisson - d'un variateur type VAM 1 pour caler le point de fonctionnement

Marque ATLANTIC type AIVENT M402 + (240 m3/h) ou techniquement équivalent

L'extracteur sera positionné en comble suspendu à la charpente au-dessus de la zone avec platelage.

Le rejet d'air vicié se fera en toiture par l'intermédiaire d'une souche toiture métallique avec bavette plomb type CT Ø 160. Mise en œuvre avec chevêtre bois et reprise de l'étanchéité à la charge du présent lot.

Attention ce rejet devra être positionné à une distance minimale de 8 ml de la prise d'air neuf de la CTA double flux, ceci afin d'éviter tout risque de recyclage.

Raccordement électrique depuis une attente à proximité pour l'extracteur.

(15)

III.4- VENTILATION BUREAUX AU R+1

Modifications et extension de la Ventilation Mécanique existante pour les 5 bureaux au R+1 et pour le local serveur et le local entretien au RDC.

Bouche d'extraction autoréglable

Mise en place dans les 5 bureaux, de bouches d’extraction autoréglables, Marque ALDES, Type Bap’SI de débit adapté ou techniquement équivalent. Elles seront positionnées en faux plafonds, suivant répartition sur plan DCE, raccordement sur collecteur par l’intermédiaire d’une gaine flexible acoustique.

Mise en place dans les 2 locaux du RDC, de bouches d’extraction autoréglables, Marque ALDES, Type Bap’SI de débit adapté ou techniquement équivalent. Elles seront positionnées en faux plafonds, suivant répartition sur plan DCE, raccordement sur collecteur par l’intermédiaire d’une gaine flexible acoustique.

Prescriptions générales : Réseau d'extraction aéraulique

Prévoir l'extension du réseau aéraulique pour le raccordement des bouches d'extraction sur le réseau déjà existant suivant les prescriptions générales ci-dessous.

Le réseau d'extraction sera en tôle d'acier galvanisé spiralée de diamètre approprié et cheminera en faux plafond suivant le plan DCE. Les percements des murs, les rebouchages ainsi que les fourreaux pour la traversée sont à la charge du présent lot.

Les réseaux collecteurs sont reliés par des gaines circulaires, en tôle d'acier galvanisé, agrafées en spirales. Elles respectent les normes N F P 50.401.

Toutes les gaines seront parfaitement étanches, elles seront assemblées entre elles par raccords spéciaux et fourreaux thermo rétractables. Tous les raccordements sur collecteurs seront réalisés par piquages obliques. Les collecteurs ne comporteront aucun point bas.

Chaque piquage, changement de direction, manchon, se fera par des pièces spéciales du commerce, assemblées entre elles par des fourreaux thermo rétractables, Marque RAYCHEM ou techniquement équivalent.

Les collecteurs seront installés sur des colliers en acier galvanisé scellés et isolés par un joint approprié afin d’éviter les vibrations ; aux traversées des parois, les conduits recevront un fourreau en matière isolante.

Les bouches d’extraction seront reliées aux conduits rigides par un conduit flexible isolé phoniquement (classé M0) dont la longueur ne devra pas dépasser 80 cm.

(16)

III.5- VENTILATION DOUBLE FLUX

Création installation double flux avec récupération pour la salle du conseil.

Principe

Adaptation du renouvellement de l'air neuf en fonction de l'occupation.

Détection de l'occupation par un capteur de CO² mural Traitement de l'information par carte électronique

Variation automatique du débit d'extraction à pression constante Centrale monobloc pré-cablée "Plug & Play" montée sur embase.

Centrale double flux

Centrale monobloc pré-cablée "Plug & Play" montée sur embase.

Centrale double flux, isolée panneau double peau épaisseur de 30 mm, échangeur à plaques en aluminium à haut rendement, ventilateurs entraînés par moteurs électroniques à courant continu, filtres, bac à condensats, boîtier de contrôle et de régulation autonome, by-pass à 100 % pour rafraîchissement naturel en été, batterie électrique de 4.5 kW triphasé régulée (éventuellement déportée sur conduit) etc. Marque ATLANTIC, ALDES ou techniquement équivalent.

Cette centrale sera suspendue et/ou posé sur le platelage en comble. La mise en service sera obligatoirement réalisée par le fabricant. PV de mise en service à joindre dans les DOE

Prévoir les pièces de transformation et les manchettes souples MS Pro (Gamme VIRTUO-FIX) pour les raccordements.

Prévoir un kit filtre de rechange (F7 + G4) supplémentaire à remettre au Maître d'ouvrage lors de la réception.

Rendement de l'échangeur de récupération > à 80 % en air humide et en air sec.

Débit maxi de 945 M3/h correspondant au débit hygiénique de 50 personnes.

(Dimensions 89 x 116 x 118 cm ht ; Poids de 216 kg)

Marque ALDES Type DFE + 1200 Micro-Watt ou techniquement équivalent

Mise en place dans la salle du conseil d'un détecteur mural de CO² permettant la détection de l'occupation. Ces mesures seront traitées par une carte électronique permettant la variation des débits d'extraction et d'amenée d'air neuf.

Raccordement de la carte électronique sur le variateur de fréquence de la centrale double flux, pour régulation du débit.

Evacuation des condensats par P.V.C. Ø 32 siphonné (30 cm mini) jusqu’à l'évacuation la plus proche. (La chute créée pour les sanitaires)

Prescriptions générales : Réseau à joints double-peau

Les réseaux aérauliques seront réalisés en tôle d'acier galvanisé spiralée, de diamètre approprié et chemineront en faux plafond. Elles respectent les normes N F P 50.401.

Toutes les gaines seront parfaitement étanches, elles seront assemblées entre elles par raccords spéciaux (à joints Gamme VIRTUO-FIX). Tous les raccordements sur collecteurs seront réalisés par piquages obliques. Les collecteurs ne comporteront aucun point bas.

Tous les raccordements aérauliques seront réalisés en gaines circulaires galvanisés calorifugés (double peau), Classé MO, épaisseur isolant 50 m/m. La mise en œuvre de l'isolant type Laine Minérale M1 avec pare-vapeur sera soignée avec des languettes de recouvrement. La mise en œuvre

(17)

09 Juin 2015 Page - 16 BET FRANCK REY de cette isolation devra être parfaite et installé en continu sur l'ensemble des réseaux. Les détails de mise en œuvre devront être approuvés en amont par le Bureau d'étude technique.

Les raccordements terminaux sur conduit rigide se feront en conduits semi-rigides, insonorisé, Classé MO, épaisseur isolant : 25 m/m.

Installation sur les réseaux d’extraction et d’insufflation d’un piège à son à baffles Ø 315.

Les collecteurs seront installés sur colliers isolants suspendus à la charpente.

Les conduits recevront un fourreau en matière isolante aux traversées des parois.

Les passages des poutres béton se feront en conduit type Oblong avec transformations circulaires.

Prévoir des trappes de visite à joint (classe C) pour la maintenance des réseaux aérauliques. Mise en œuvre conforme à la NF EN 12097 avec un repérage visuel pour faciliter les interventions de maintenance.

Diffuseur linéaire à fentes

Diffusion de l’air par diffuseurs à fentes aluminium réglable.

4 diffuseurs seront répartis sur les joues du plenum central. Finition peinture de couleur blanche. Ils seront raccordés sur le réseau par l'intermédiaire d'un plénum de raccordement et de gaine flexible acoustique Ø 200. Prévoir le kit de réglage pour l'équilibrage des débits.

Marque ALDES type LINED S soufflage 2 fentes, Lg de 140 cm (225 m³/h)

Grille de reprise

Reprise de l’air par 1 grille murale à mailles fixes, positionnée au-dessus de la porte d'entrée de la pièce. Finition peinture de couleur blanche. Elle sera raccordées sur le réseau par l'intermédiaire d'un plénum de raccordement et de gaine flexible acoustique Ø 315. Prévoir le kit de réglage pour l'équilibrage des débits.

Marque ALDES type AC123 500 x 300 mm (900 m³/h)

Bouche d'extraction coupe-feu 2 Heures

Mise en place dans le local salle de réunion d’une bouche d’extraction coupe-feu (2 heures), Marque ALDES, Type Mural Ø 125 mm ou techniquement équivalent, installées avec manchons et modules d’isolation acoustique et d’un module de régulation aéraulique, Marque ALDES, Type MR Ø 125 mm (Débit : 45 m³/h) ou techniquement équivalent. Elle sera positionnée en cloisons, suivant répartition sur plan, raccordement sur collecteur par l’intermédiaire d’une gaine flexible acoustique.

Air neuf

La prise d'air neuf se fera en toiture par l'intermédiaire d'une souche toiture métallique avec bavette plomb type CT Ø 315. Mise en œuvre avec chevêtre bois et reprise de l'étanchéité à la charge du présent lot.

Rejet

Le rejet d'air vicié se fera en toiture par l'intermédiaire d'une souche toiture métallique avec bavette plomb type CT Ø 315. Mise en œuvre avec chevêtre bois et reprise de l'étanchéité à la charge du présent lot.

Attention le rejet et la prise d'air neuf devront être positionnés sur 2 pans de toiture différents et distants de 8 ml, ceci afin d'éviter tout risque de recyclage.

Prestations électriques

Toutes les prestations électriques (extracteurs centrale, régulation, détecteurs) seront à la charge du présent lot depuis une attente triphasée en comble à proximité de la centrale.

(18)

IV. DESCRIPTIF TECHNIQUE PLOMBERIE – SANITAIRE IV.1- DIVERS

Installation de chantier

Le lot Gros-Œuvre installera un compteur d’eau général de chantier pour l'ensemble du chantier.

Depuis ce compteur, le présent lot aura à sa charge les prestations suivantes :

- Une alimentation vidangeable en tuyau polyéthylène Ø 19/25 mm, équipé de 2 robinets de puisage avec raccord au nez Ø 20/27 mm,

- Maintenance pendant la durée des travaux, - Dépose en fin de chantier.

Dépose des installations existantes

Le présent lot aura à sa charge l'ensemble des prestations suivantes dans les zones de travaux : - Les neutralisations des réseaux hydrauliques (EF/EC/EU),

- Les déposes des appareils et des réseaux hydrauliques existants, - L'évacuation des différents matériaux vers les décharges agréées.

Maintenance installations fluides

Le présent lot aura aussi à sa charge le maintien des installations fluides de l'ensemble du bâtiment.

Soit toutes les prestations (raccordements provisoires, vannes d'isolement etc…) permettant le fonctionnement sans désagrément du bâtiment pendant toute la durée des travaux.

Essais plomberie

L'entrepreneur doit procéder à tous les essais, réglages, contrôles techniques, conformément aux prescriptions générales du présent CCTP, aux normes et D.T.U. en vigueur.

Notamment un rinçage de l'installation sera réalisé juste après sa mise en œuvre et au plus tard avant la mise en place des robinetteries selon les procédures décrites par le guide technique du CSTB.

Le présent lot devra fournir au Maître d'ouvrage des analyses physico-chimiques sur la potabilité et la dureté de l'eau, à savoir une analyse sur le branchement principal et pour comparaison une analyse par bâtiment après robinetteries (après la prestation de rinçage décrite ci-dessus). En cas d'écarts constatés, des actions à la charge du présent lot devront permettre de se rapprocher des valeurs de références du réseau initial.

Dossier des ouvrages exécutés

L'entrepreneur remettra également un Dossier des Ouvrages Exécutés (DOE en 3 exemplaires + un reproductible) comprenant :

- Tous les plans de recollement (3 ex papier + 1 CD avec fichier format DWG ou DXF) - Les rapports des passages caméra

- Les essais COPREC et PV de mise en service (3 ex papier)

- Les documentations techniques, notices d'entretien, notices de fonctionnement des appareillages mis en œuvre, reliés avec page en tête (3 ex papier + reproductible sur CD avec fichier PDF)

(19)

09 Juin 2015 Page - 18 BET FRANCK REY Le CD ROM contiendra les plans et schémas au format DWG et PDF, ainsi que l'ensemble des documentations et PV au format PDF. Ces documents seront regroupés dans une chemise à sangle.

IV.2- APPAREILLAGE DU SANITAIRE

Les appareils sanitaires, blancs, choisis seront de Marque JACOB DELAFON, ALLIA ou techniquement équivalent.

Les robinetteries mitigeuses, classique seront choisies dans Marque JACOB DELAFON, HANSGROHE ou techniquement équivalent.

Les robinetteries mitigeuses, à débit temporisé seront choisies dans Marque PRESTO, DELABIE ou techniquement équivalent.

Pour les WC, le robinet flotteur sera de classement NF et du groupe I, le robinet d'arrêt du réservoir de chasse sera aussi de classement NF et le système de chasse sera équipé d'un système avec économiseur d’eau double débit, 3/6 litres.

Les accessoires sanitaires et accessoires handicapés seront de Marque PELLET ou techniquement équivalent.

L'entreprise adjudicataire devra prévoir tous les supportages, les fixations ainsi que les renforts dans les cloisons pour les appareils sanitaires et les accessoires sanitaires. Ce renforcement se fera par l'adjonction de planches bois entre les montants métalliques des cloisons.

Ensemble WC PMR blanc, accolé à un caisson mural avec tablette démontable comprenant : - d'une cuvette suspendue type ODEON: E 1080 de 54 x 36, (Hauteur de pose pour les PMR) - d'un abattant thermodur double démontable blanc avec charnière métal inox, Réf : E 4750,

- d'un bâti-support métallique autoportant de marque GEBERIT type DUOFIX Plus, réf : 111 333 005 - d'une plaque de déclenchement synthétique double touche marque GEBERIT type Sigma 20 chromé - d'une manchette de raccordement réf : 359.144 et d'un robinet d'arrêt

- d'une balayette et porte-balayette en ABS blanc à poser, Réf : 823109

- d'une barre d'appui murale à 2 segments à 135 ° Ø 30 avec 3 point de fixation (époxy blanc) Réf : 049270 avec un porte- papier type rouleau Réf : 049320 adapté sur la fixation de la barre.

L'ensemble fourni, posé et raccordé.

 Position : WC PMR au RDC et au R+2

 Nb : 2

Plan de toilette moulé PMR sur mesure, en matériau de synthèse : 80 % de poudre de marbre et 20

% de résine polyester iso phtalique. Surface brillante ou mate et imperméable grâce à une protection de 7/10 de gelcoat polyester de qualité sanitaire coloris blanc, spécialement conçu pour résister aux chocs thermiques et au vieillissement.

Marque GUIRAUD Type LECORPS composé :

- d'un plan droit 100 x 60, ép.15 mm avec retombée de 100 et dosseret arrière à congé de 60 mm sur le grand côté.

- d'une vasque ovale PMR moulée dans le plan 48 x 36 x profondeur de 8 cm avec trop plein et bonde à grille.

- Ens de fixation par consoles murales et cornières aluminium latérales

- d'un mitigeur monotrou de couleur sur plage à bec fixe. Le déclenchement de

(20)

09 Juin 2015 Page - 19 BET FRANCK REY l'écoulement de l'eau mitigé se fera par simple effleurement du bouton poussoir. La temporisation sera de 10 secondes environ. Marque PRESTO Type PRESTO TOUCH avec par pile, flexibles PEX avec clapets antiretour et robinets d'arrêt ou techniquement équivalent.

- d'un siphon PVC déporté avec soupape anti-vide

L'ensemble fourni, posé et raccordé. (Couleur du plan au choix de l'architecte)

 Position : Plans à la sortie des 2 WC PMR au RDC et R+2

 Nb : 2

Lave-mains d'angle, blanc, Type ODEON UP n° E4733 34 x 34, compris fixations avec renforts pour cloisons légères, bonde, siphon laiton chromé déporté et mitigeur monotrou chromé à bec fondu avec limiteur de débit sensitif, tirette latérale et aérateur anti-calcaire Série JULY réf : E 16027–4D-CP.

 Position : WC PMR au RDC

 Nb : 1

Vidoir mural en céramique, blanc, série Norma réf : E 1899 de 45 x 35 équipé d'une grille porte seau avec attaches fonte, compris fixations avec renforts pour cloisons, insertas, bonde, siphon et robinet mélangeur mural à disque céramique avec bec tube orientable et rosaces murales, Série GALEO réf : E 76965-CP.

 Position : Local entretien au RDC

 Nb : 1

Evier 2 bacs avec égouttoir en céramique à encastrer, Type FARNESE ou équivalent, de 117 x 50 avec 2 cuves et 1 égouttoir, compris bondes à bouchon Ø 90, trop plein, siphon PVC, soupape anti- vide et mitigeur monotrou Série JULY n° E 5243-CP à cartouche à disques céramique avec bec tube orientable, limiteur de débit sensitif et aérateur anti-calcaire. Evier à encastrer avec joint silicone, dans un meuble à la charge du lot menuiserie.

 Position : Coin cuisine salle du conseil au R+2

 Nb : 1

Chauffe-eau électrique vertical mural compact, Marque THERMOR, Type STEATITE ACI + électronic ou techniquement équivalent, (catégorie C, constance de refroidissement de 0,2 Wh/j/l/°c) à résistance stéatite avec une protection anticorrosion par anode en titane, d’une capacité de 150 litres, compris groupe de sécurité, vannes d'isolement et raccordement depuis attente électricien avec inter de proximité. L’eau mitigée sera produite par un mitigeur thermostatique Ø 20/27 mm, Marque SIDER ou techniquement équivalent installé en sortie du chauffe-eau.

 Position : Placard au R+1 à côté des archives

 Nb : 1

(21)

IV.3- DISTRIBUTION EAU FROIDE – EAU CHAUDE

Distribution et raccordements pour les nouveaux appareils sanitaires.

La distribution eau froide se fera depuis le réseau existant en sous-sol sous l'escalier.

La distribution eau chaude se fera depuis le nouveau chauffe-eau électrique installé dans la placard au R+1.

Seul le vidoir au RDC dans le local entretien sera raccordé sur les réseaux existants à proximité L'ensemble des prestations devra respecter les exigences du DTU 60.11 (NF P 40-202) et satisfaire les exigences de l'arrêté du 30 juin 2005 modifiant l'article 36 de l'arrêté du 23 juin 1978 et de la circulaire interministérielle DGS / SD7A /DSC / DGUHC / DGE / DPPR / n°126 concernant la prévention des risques liés aux légionnelles et les risque liés aux brûlures.

Les canalisations apparentes seront réalisées en tube cuivre écroui, monté avec raccords et brasures, sur colliers isophoniques. Les canalisations installées en vide de construction (gaine technique, faux plafond, placard etc…) recevrons un calorifuge par des coquilles de mousse Marque K-FLEX type ST FAST NF FEU (Manchons isolants fendus avec recouvrement adhésif) ou techniquement équivalent.

La mise en œuvre sera soignée pendant la mise en œuvre de tubes, avec mise en place de bande autocollante de recouvrement afin d'assurer une continuité parfaite d'un manchon à l'autre.

Pour les réseaux d'eau chaude, l'épaisseur des manchons sera conforme à la classe 4 suivant la RT 2012. Les canalisations eau froide seront calorifugées avec des manchons épaisseur de 13 mm.

Les canalisations apparentes seront réalisées en tube cuivre écroui, monté avec raccords et brasures, sur colliers isophoniques. Les canalisations encastrées seront réalisées en tuyau PER avec barrière anti-oxygène, Marque REHAU ou techniquement équivalent, entièrement gainé avec raccords sertis.

Les réseaux d’eau installés dans le dallage devront être installés sous fourreaux assurant un jeu entre tube et fourreau supérieur à 30 %.

Les points hauts seront équipés d'un anti-bélier protégeant l'installation des chocs se produisant sur le réseau.

Les réseaux seront réalisés suivant les tracés des plans. Les vitesses de circulation d'eau dans les canalisations seront toujours inférieures à 1 m/s. La pression au robinet le plus défavorisé sera au moins égale à 1 bar.

Les sorties d’alimentations visibles, en murs et cloisons (W.C. et lavabos) se feront par l’intermédiaire de patères sanitaire, compris accessoires de fixations et de finition. Ces patères seront raccordées aux robinetteries par tube cuivre rectiligne (WC), et, coudes du commerce et flexible (lavabo)

La température de l’eau chaude sanitaire sera comprise entre 55° C et 60° C au point de puisage.

L’entreprise a en charge le rinçage des installations avant la mise en place des robinetteries

Le tracé des canalisations est à faire agréer par le Maître d'Ouvrage, l'Architecte et le Bureau d'Etudes.

(22)

IV.4- EVACUATIONS DES EAUX USEES ET EAUX VANNES

Pour l'ensemble des nouveaux sanitaires, les évacuations EU/EV aboutiront en sous-sol sous- l'escalier pour être raccordées sur le réseau existant.

Seul le vidoir au RDC dans le local entretien sera raccordé sur les réseaux existants à proximité

Les fouilles et remblais dans le dallage existant au RDC seront à la charge du présent lot. Les réseaux sous dallage seront installés avec une pente minimum de 3%. Des tampons de dégorgement avant pénétration en sol seront installés.

Les collecteurs d'eaux usées et eaux vannes sont calculés à partir des débits d'écoulement des appareils, suivant la norme NF P 41.202

Les réseaux d'évacuations EU/EV seront réalisées en tube PVC M1 série EU, à coller, de marque NICOLL ou similaire, avec raccords du commerce (culottes, manchons de dilatation, coudes, tampons de dégorgement etc...)

La chute verticale en gaine technique sera exécutés en PVC, à coller, série E.U., système

"CHUTUNIC" de Marque NICOLL ou techniquement équivalent, installées avec accessoires prévus par le Fabricant : manchons, culottes, tés, etc...

Les ventilations de chutes primaires seront réalisées en PVC, dans le diamètre du collecteur. Elles déboucheront à l'extérieur dans les tuiles à douille à la charge du présent lot.

Les petits écoulements seront exécutés en PVC collé, série EU diamètre 32, 40 et 50, depuis les siphons des appareils jusqu'aux collecteurs.

- Lavabo : Ø 32 - Evier : Ø 40 - W.C. : Ø 100

Toutes les traversées de planchers, murs, cloisons, etc., seront rebouchées soigneusement après passage des canalisations avec interposition d'une protection assurant la libre dilatation et le traitement phonique, type ASSOUR ou TALMISOL de 5 mm ou produit techniquement équivalent.

Mise en œuvre en dépassant largement (10 mm minimum) de part et d'autre des parois traversées.

Toutes les chutes et collecteurs seront installés sur colliers genre MUPRO ou ATLAS, avec bande isolante.

Le tracé des canalisations est à faire agréer par le Maître d'Ouvrage, l'Architecte et le Bureau d'Etudes.
