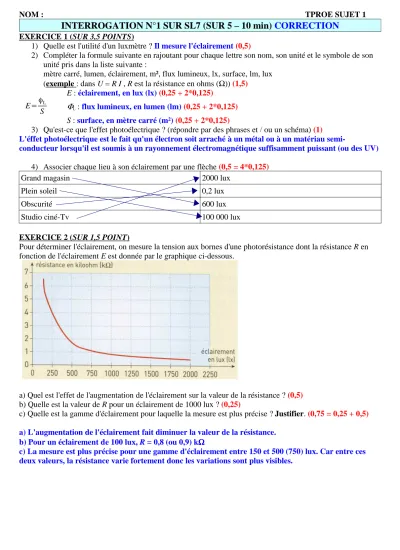

NOM : TPROE SUJET 1
INTERROGATION N°1 SUR SL7 (SUR 5 – 10 min) CORRECTION
EXERCICE 1 ( SUR 3,5 POINTS )
1) Quelle est l'utilité d'un luxmètre ? Il mesure l'éclairement (0,5)
2) Compléter la formule suivante en rajoutant pour chaque lettre son nom, son unité et le symbole de son unité pris dans la liste suivante :
mètre carré, lumen, éclairement, m², flux lumineux, lx, surface, lm, lux (exemple : dans U = R I , R est la résistance en ohms (Ω)) (1,5)
E : éclairement, en lux (lx) (0,25 + 2*0,125) E=ϕL
S ΦL : flux lumineux, en lumen (lm) (0,25 + 2*0,125) S : surface, en mètre carré (m²) (0,25 + 2*0,125)
3) Qu'est-ce que l'effet photoélectrique ? (répondre par des phrases et / ou un schéma) (1)
L'éffet photoélectrique est le fait qu'un électron soit arraché à un métal ou à un matériau semi-
conducteur lorsqu'il est soumis à un rayonnement électromagnétique suffisamment puissant (ou des UV)
4) Associer chaque lieu à son éclairement par une flèche (0,5 = 4*0,125)
Grand magasin 2000 lux
Plein soleil 0,2 lux
Obscurité 600 lux
Studio ciné-Tv 100 000 lux
EXERCICE 2 ( SUR 1,5 POINT )
Pour déterminer l'éclairement, on mesure la tension aux bornes d'une photorésistance dont la résistance R en fonction de l'éclairement E est donnée par le graphique ci-dessous.
a) Quel est l'effet de l'augmentation de l'éclairement sur la valeur de la résistance ? (0,5) b) Quelle est la valeur de R pour un éclairement de 1000 lux ? (0,25)
c) Quelle est la gamme d'éclairement pour laquelle la mesure est plus précise ? Justifier. (0,75 = 0,25 + 0,5)
a) L'augmentation de l'éclairement fait diminuer la valeur de la résistance.
b) Pour un éclairement de 100 lux, R = 0,8 (ou 0,9) kΩΩΩΩ
c) La mesure est plus précise pour une gamme d'éclairement entre 150 et 500 (750) lux. Car entre ces deux valeurs, la résistance varie fortement donc les variations sont plus visibles.
