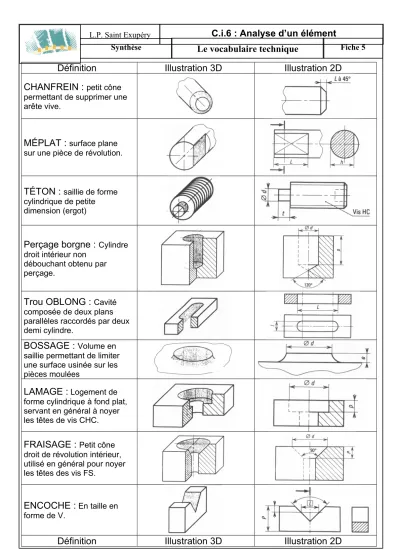

L.P. Saint Exupéry Synthèse
C.i.6 : Analyse d’un élément
Fiche 5
Le vocabulaire technique
Définition Illustration 3D Illustration 2D CHANFREIN :
petit cônepermettant de supprimer une arête vive.
MÉPLAT :
surface plane sur une pièce de révolution.TÉTON :
saillie de forme cylindrique de petite dimension (ergot)Perçage borgne :
Cylindre droit intérieur nondébouchant obtenu par perçage.
Trou OBLONG :
Cavité composée de deux plans parallèles raccordés par deux demi cylindre.BOSSAGE :
Volume en saillie permettant de limiter une surface usinée sur les pièces mouléesLAMAGE :
Logement de forme cylindrique à fond plat, servant en général à noyer les têtes de vis CHC.FRAISAGE :
Petit cône droit de révolution intérieur, utilisé en général pour noyer les têtes des vis FS.ENCOCHE :
En taille en forme de V.Définition Illustration 3D Illustration 2D
C.F. tempfile_1266.doc
L.P. Saint Exupéry Synthèse
C.i.6 : Analyse d’un élément
Fiche 6
Le vocabulaire technique
NERVURE :
Volume rapporter ou moulé sur une pièce afin d’en augmenter larigidité ou la résistance.
LANGUETTE :
Saillie prismatique s’ajustant sur une rainure pour assurer uneliaison glissière.
RAINURES :
Entailles de différentes formes et dimensions suivant le rôlefonctionnel.
(1) Rainure de clavetage.
(2) Rainure recevant un tenon ou une
languette.
(3) Queue d’aronde : rainure en forme de
trapèze pour une liaison glissière.
GORGE :
Dégagement de faibles dimensions.ÉVIDEMENT :
Circulaire (1) Ou sur semelle (2) Dégagement réduisant l’étendue de surface d’appui.
CHAMBRAGE :
Évidement intérieur permettant de réduire la longueur de portéed’un alésage.
