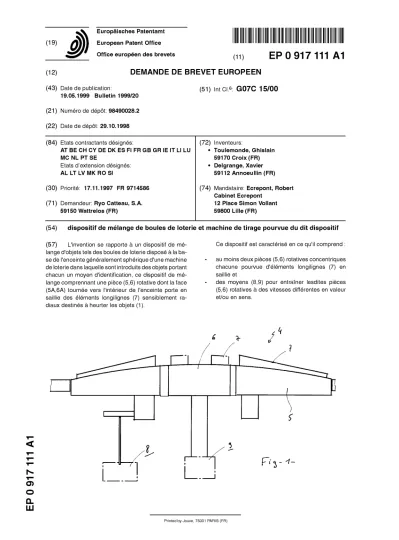

Europëan
Patent Office ^ ^ ^ ^ I ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ I ^
�
Office européen des brevets E P 0 9 1 7 111 A 1
(12) DEMANDE DE BREVET E U R O P E E N
(43) Date de publication: (51) |nt Cl.6: G07C 15/00
19.05.1999 Bulletin 1999/20 (21) Numéro de dépôt: 98490028.2 (22) Date de dépôt: 29.10.1998
(84) Etats contractants designes: (72) Inventeurs:
AT BE CH CY DE DK ES Fl FR GB GR IE IT LI LU • Toulemonde, Ghislain
MC NL PT SE 591 70 Croix (FR)
Etats d'extension designes: • Delgrange, Xavier
ALLTLVMKROSI 591 12 Annoeullin (FR)
(30) Priorite: 17.11.1997 FR 9714586 (74) Mandataire: Ecrepont, Robert Cabinet Ecrepont
(71) Demandeur: Ryo Catteau, S.A. 12 Place Simon Vollant
59150 Wattrelos (FR) 59800 Lille (FR)
(54) dispositif de mélange de boules de loterie et machine de tirage pourvue du dit dispositif (57) L'invention se rapporte à un dispositif de mé-
lange d'objets tels des boules de loterie disposé à la ba- se de l'enceinte généralement sphérique d'une machine de loterie dans laquelle sont introduits des objets portant chacun un moyen d'identification, ce dispositif de mé- lange comprennant une pièce (5,6) rotative dont la face (5A,6A) tournée vers l'intérieur de l'enceinte porte en saillie des éléments longilignes (7) sensiblement ra- diaux destinés à heurter les objets (1).
Ce dispositif est caractérisé en ce qu'il comprend : au moins deux pièces (5,6) rotatives concentriques chacune pourvue d'éléments longilignes (7) en saillie et
des moyens (8,9) pour entraîner lesdites pièces (5,6) rotatives à des vitesses différentes en valeur et/ou en sens.
Printed by Jouve, 75001 PARIS (FR)
Description
[0001] L'invention se rapporte à un dispositif de mé- lange d'objets tels des boules de loterie.
[0002] Elle se rapporte également à la machine de ti- rage pourvue du dispositif de mélange.
[0003] Le tirage de la loterie ou jeux similaires se fait généralement à l'aide de boules placées dans une ma- chine de tirage.
[0004] Au lieu de boules, il peut s'agir de palets, cu- bes, cartes.
[0005] Celle-ci comprend :
une enceinte, généralement sphérique et transpa- rente, dans laquelle est introduit un nombre prédé- terminé de boules portant chacune un moyen d'identification, tel un numéro, différent de celui des autres boules et
un moyen pour sélectionner de manière aléatoire au moins une boule et plus généralement un nom- bre prédéterminé de boules.
[0006] Les boules introduites doivent, bien entendu, être mélangées avant la sélection de la première boule et plus généralement avant chaque sélection.
[0007] Pour ce faire, il existe différents dispositifs de mélange.
[0008] On connaît, par exemple, les dispositifs utili- sant des jets d'air (EP-A-0348281 ).
[0009] Ces dispositifs sont visuellement attrayants mais exigent que les boules soient relativement légères et/ou que les jets d'air soient relativement puissants.
[0010] Sont également connus des dispositifs de mé- lange mécanique (US-A- 381 0629) mettant en oeuvre, à la base de l'enceinte, un disque rotatif dont la face tournée vers l'intérieur de la sphère porte en saillie des barreaux sensiblement radiaux destinés à heurter les boules.
[0011] Ces derniers dispositifs sont plus faciles à réa- liser mais peuvent être améliorés.
[0012] L'invention a ainsi pour objectif de perfection- ner les dispositifs de mélange mécanique du type pré- cité.
[0013] A cet effet, l'invention a pour objet un dispositif de mélange mécanique disposé à la base d'une encein- te généralement sphérique d'une machine de loterie dans laquelle sont introduits des objets portant chacun un moyen d'identification, ce dispositif de mélange com- prenant une pièce rotative dont la face tournée vers l'in- térieur de la sphère porte en saillie des éléments longi- lignes tels des barreaux sensiblement radiaux destinés à heurter les objets, ce dispositif étant caractérisé en ce que le dispositif comprend au moins deux pièces rota- tives concentriques, chacune pourvue d'éléments lon- gilignes en saillie et des moyens pour entraîner lesdites pièces rotatives à des vitesses différentes.
[0014] L'invention a également pour objet la machine de loterie pourvue du dispositif de mélange selon l'in-
vention.
[0015] L'invention sera bien comprise à l'aide de la description ci-après faite à titre d'exemple non limitatif en regard du dessin ci-annexé qui représente : 5
figure 1 : coupe verticale d'un dispositif selon l'in- vention,
figure 2 : vue de face d'un dispositif selon l'inven- tion,
10 - figure 3 : une machine de loterie.
[0016] En se reportant au dessin, on voit que pour procéder à une loterie on utilise des objets tels des bou- les 1 de loteries placées dans une machine 2 de loterie.
75 [0017] Celle-ci comprend :
une enceinte 3 généralement sphérique et transpa- rente dans laquelle est introduit un nombre prédé- terminé d'objets 1 tels des boules 1 portant chacune 20 un moyen d'identification tel un numéro différent de celui des autres boules ou encore une figure géo- métrique et
un moyen pour sélectionner de manière aléatoire au moins une boule et plus généralement un nom- 25 bre prédéterminé de boules.
[0018] Cette machine comprend en outre un dispositif 4 de mélange mécanique disposé à la base de l'enceinte sphérique de la machine de loterie dans laquelle sont 30 introduites des boules portant donc chacune un moyen
d'identification.
[0019] Ce dispositif de mélange comprend une pièce 5,6 rotative dont la face 5A,6A tournée vers l'intérieur de l'enceinte porte en saillie des éléments 7 longilignes 35 tels des barreaux 7 sensiblement radiaux destinés à
heurter les boules 1 .
[0020] Selon une caractéristique de l'invention, ce dispositif de mélange comprend :
40 - au moins deux pièces 5,6 rotatives concentriques chacune pourvue d'éléments longilignes 7 en saillie et des moyens 8,9 pour entraîner lesdites pièces 5,6 rotatives à des vitesses différentes en valeur et/ou 45 en sens.
[0021] Ces pièces rotatives comprennent un disque 6 central et une pièce 5 annulaire.
[0022] Dans une variante de réalisation, il s'agit de so deux pièces annulaires concentriques, la pièce annulai- re centrale présentant une découpe permettant d'extrai- re la boule, par exemple, en la raccordant à un tube de sortie pour prélever au moins une boule ou une trappe permettant de l'extraire par gravité.
55 [0023] Les moyens moteurs entraînent les pièces ro- tatives de préférence en sens inverse.
[0024] Au lieu que les faces 5A,6A des pièces rotati- ves soient planes, ces faces 5A,6A dites internes sont 20
25
45
50
2
3 EP 0 917 111 A1 4 concaves ou convexes selon que l'extraction des boules
se fait au travers du dispositif de mélange ou à l'exté- rieur de celui-ci, la concavité permettant de ramener les boules vers cette sortie et donc le centre du dispositif de mélange.
[0025] La pièce 5 centrale présente, par exemple, trois barreaux angulairement répartis alors que la pièce annulaire en comporte un nombre supérieur et par exemple huit, de manière qu'il n'y ait jamais coïncidence entre tous les barreaux de la pièce centrale et ceux de la pièce annulaire.
[0026] Ces pièces rotatives sont avantageusement en matériau transparent.
Revendications
1. Dispositif de mélange d'objets tels des boules de loterie disposé à la base de l'enceinte généralement sphérique d'une machine de loterie dans laquelle sont introduits des objets portant chacun un moyen d'identification, ce dispositif de mélange compren- nant une pièce (5,6) rotative dont la face (5A,6A) tournée vers l'intérieur de l'enceinte porte en saillie des éléments longilignes (7) sensiblement radiaux destinés à heurter les objets (1),
ce dispositif étant caractérisé en ce qu'il comprend :
au moins deux pièces (5,6) rotatives concentri- ques chacune pourvue d'éléments longilignes (7) en saillie et
des moyens (8,9) pour entraîner lesdites piè- ces (5,6) rotatives à des vitesses différentes en valeur et/ou en sens.
2. Dispositif de mélange d'objets tels des boules de loterie selon la revendication 1 caractérisé en ce que les pièces rotatives comprennent un disque (5) central et une pièce (6) annulaire.
3. Dispositif de mélange d'objets tels des boules de loterie selon la revendication 1 caractérisé en ce qu'il comprend deux pièces annulaires concentri- ques, la pièce annulaire centrale présentant une découpe.
4. Dispositif de mélange d'objets tels des boules de loterie selon l'une quelconque des revendications 1 à 3 caractérisé en ce que les moyens moteurs en- traînent les pièces rotatives en sens inverse.
5. Dispositif de mélange d'objets tels des boules de loterie selon l'une quelconque des revendications 1 à 3 caractérisé en ce qu'au lieu que les faces (5A, 6A) des pièces rotatives soient planes, ces faces (5A,6A) dites internes sont concaves.
6. Dispositif de mélange d'objets tels des boules de loterie selon l'une quelconque des revendications 1 à 3 caractérisé en ce qu'au lieu que les faces (5A, 6A) des pièces rotatives soient planes, ces faces s (5A,6A) dites internes sont convexes.
7. Dispositif de mélange d'objets tels des boules de loterie selon l'une quelconque des revendications 1 à 3 caractérisé en ce que la pièce (5) centrale pré- 10 sente trois barreaux angulairement répartis alors que la pièce annulaire en comporte un nombre su- périeur.
8. Dispositif de mélange d'objets tels des boules de 15 loterie selon la revendication 1 caractérisé en ce que les pièces rotatives sont en matériau transpa- rent.
9. Machine de tirage pourvue du dispositif de mélange 20 d'objets tels des boules de loterie selon l'une quel-
conque des revendications 1 à 8.
30
35
40
45
50
3
EP 0 917 111 A1
I I U
o
o
1 o
O I
o !
o
EP 0 917 111 A1
Office européen
des brevets RAPPORT DE RECHERCHE EUROPEENNE Numéro de la demande EP 98 49 0028
DOCUMENTS CONSIDERES COMME PERTINENTS
Catégorie Citation du document avec indication, en cas de besoin, des parties pertinentes Revendication concernée CLASSEMENT DE LA DEMANDE (lnt.CI.6)
A,D A
A,D
US 4 846 476 A (HANNA GEORGE) 11 juillet 1989
* abrégé; revendications; figures *
* colonne 2, ligne 44 - colonne 4, ligne 7
*
US 3 810 629 A (YAMAMOTÛ H) 14 mai 1974
* abrégé; revendications; figures * US 5 419 557 A (KIRKLAND DANNY R ET AL) 30 mai 1995
* abrégé; figures *
EP 0 348 281 A (CHATEAU CL0TAIRE RAOUL GEORGES) 27 décembre 1989
1,2,4,8, 9
1,2 1
G07C15/00
DOMAINES TECHNIQUES RECHERCHES (lnt.CI.6) G07C
Le présent rapport a été établi pour toutes les revendications Lieu de la recherche
LA HAYE Date d'achèvement de la recherche
19 février 1999 Meyl, D CATEGORIE DES DOCUMENTS CITES
X : particulièrement pertinent à lui seul
Y : particulièrement pertinent en combinaison avec un autre document de la même catégorie A : arrière-plan technologique
O : divulgation non-écrite P : document intercalaire
T : théorie ou principe à la base de l'invention E : document de brevet antérieur, mais publié à la D : cité dans la demande L : cité pour d'autres raisons date de dépôt ou après cette date
& : membre de la même famille, document correspondant
7
ANNEXE AU RAPPORT DE RECHERCHE EUROPEENNE
RELATIF A LA DEMANDE DE BREVET EUROPEEN NO. EP 98 49 0028
La présente annexe indique les membres de la famille de brevets relatifs aux documents brevets cités dans le rapport de recherche européenne visé ci-dessus.
Lesdits members sont contenus au fichier informatique de l'Officeeuropéen des brevets à la date du
Les renseignements fournis sont donnés à titre indicatif et n'engagent pas la responsabilité de l'Office européen des brevets.
19-02-1999 Document brevet cite
au rapport de recherche Date de
publication famille de brevet(s) Membre(s) de la Date de publication
US 4846476 A 11-07-1989 AUCUN
US 3810629 A 14-05-1974 CA 962714 A 11-02-1975
GB 1407930 A 01-10-1975
US 5419557 A 30-05-1995 AUCUN
EP 0348281 A 27-12-1989 FR 2633422 A 29-12-1989
FR 2646730 A 09-11-1990
DE 68910392 D 09-12-1993
DE 68910392 T 11-05-1994
ES 2045492 T 16-01-1990
US 4961578 A 09-10-1990
Pour tout renseignement concernant cette annexe ; voir Journal Officiel de l'Office européen des brevets, No. 12/82
