Nature de l'information
1
Sciences de l'ingénieur
acquérir traiter communiquer

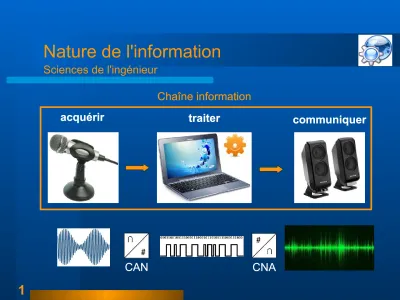

Chaîne information
CAN CNA
acquérir traiter communiquer
Chaîne information
CAN CNA
Nature de l'information
2
Sciences de l'ingénieur
Analogique
Numérique
Logique
Nature de l'information
3
Sciences de l'ingénieur
• Analogique : le signal varie de manière continue au cours du temps (mesure d'une grandeur physique).
• Numérique : la représentation du signal varie de façon discrète (ie : discontinue) dans une liste de valeurs.
• Logique : le signal est convertit dans un état binaire
qui ne prend que deux valeurs, notées par convention
0 et 1 (logique Tout ou Rien, TOR).
Nature de l'information
4
Sciences de l'ingénieur
L'échantillonnage consiste à capturer les valeurs d'un signal analogique à intervalles de temps réguliers pour
le convertir en signal numérique.
Nature de l'information
5
Sciences de l'ingénieur Consigne :
Si T° < 18°C le chauffage est mis en marche Si T° > 20°C le chauffage est arrêté
Température
(°C) Tension
(V) Mot
numérique Valeur
décimale Chauffage
28 10 %11111111 255 Arrêt
18 ? ? ?
8 0 %00000000 0 Marche
Nature de l'information
6
Sciences de l'ingénieur
Après avoir échantillonné et bloqué, chaque valeur numérique est quantifiée.
La valeur est arrondie à p près. p s’appelle le pas du convertisseur.
A chaque valeur numérisée de la tension correspond un numéro d’événement formant l’échelle numérique de temps.
• Calculer la pente du capteur
• En déduire le pas du CAN
• Calculer la résolution du CAN
• Compléter le tableau précédent
Nature de l'information
7
Sciences de l'ingénieur
U (V)
10
0
0 8 28
T (°C)
s=ΔU
ΔT =10
20=0,5V /° C
U = f (T) Ex : capteur de t°
Sensibilité :
Nature de l'information
8
Sciences de l'ingénieur
N
111110 101 100 010011 001
000 0 312,5
Ve (mV) Le CAN
ε=1
2 q=39,1.10−3
2 =19,6mV q=ΔV ref
28 = 10
256=39,06.10−3V =39,1mV
N=E(Ve q )
Nature de l'information
9
Sciences de l'ingénieur
Vs (mV)
273,4 234,4 193,3 156,3 117,2 78,1 39,1 0
0 2 4 6 8 N
Le CNA
q=ΔV ref28 = 10
256=39,06.10−3V =39,1mV Vs=q.N
