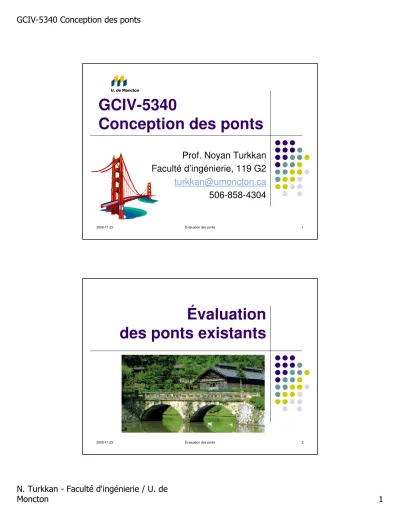

2006-11-23 Évaluation des ponts 1
GCIV-5340
Conception des ponts
Prof. Noyan Turkkan Faculté d’ingénierie, 119 G2 turkkan@umoncton.ca 506-858-4304
U. de Moncton
Évaluation
des ponts existants
2006-11-23 Évaluation des ponts 3
Évaluation
• Établir la limite de surcharge légale
• Établir la limite de surcharge admissible d’un pont de capacité insuffisante
• Déterminer si la traversée d’un véhicule surchargé est possible
• Élaborer des programmes visant la réparation, le renforcement et le remplacement des ponts
Inspection
• Examen de toute les caractéristiques
physiques du pont susceptibles d’influer sur l’intégrité structurale
• Identification des sections endommagées ou détériorées
• Vérification de la correspondance des plans disponibles
2006-11-23 Évaluation des ponts 5
Méthode d’évaluation
• Définir la géométrie de la structure
• Déterminer la surcharge routière
• Définir la catégorie de circulation, PA, PB, PS ou PC
• Définir les catégories de charges permanentes
Méthode d’évaluation
• Choisir les valeurs appropriées pour β
• Trouver les coefficients de pondération
• Calculer la résistance pondérée et la comparer à la somme des efforts pondérés en calculant F
β → indice de fiabilité
2006-11-23 Évaluation des ponts 7
Facteur de capacité surcharge, F - ÉLUL
(1 )
D A
L
U R D A
F
L I
φ α α
α
− −
= +
∑ ∑
U - Coefficient d’ajustement de la résistance φ- Coefficient de tenu
R - Résistance
α- Coefficient de pondération des efforts L – Surcharge nominale
D – Charges permanentes nominales A – Autres surcharges nominales
2006-11-23 Évaluation des ponts 9
Facteur F
F > 1, pour tout élément, le pont est jugé adéquat pour supporter la charge nominale selon le niveau de sécurité exigé
Facteur F
F < 1, l’élément évalué est considéré de faible résistance.
L’évaluateur peut prendre l’une
des mesures suivantes:
2006-11-23 Évaluation des ponts 11
F < 1
• Restreindre la surcharge de manière que F ne soit pas inférieur à 1
• Effectuer de nouveau l’analyse en appliquant des mesures permettant de réduire β
• Renforcer tous les éléments de faible résistance du pont
• Fermer le pont à la circulation
• Prendre tout autre mesure appropriée
Résistance des matériaux
Une des méthodes suivantes est utilisée pour déterminer la résistance des matériaux utilisés
Revue des documents et plans originaux
Analyse des test sur les échantillons obtenues
Estimation en considérant la date de la construction
Autres méthodes appropriées
2006-11-23 Évaluation des ponts 13
Acier de construction
420 250
Après 1975
420 230
1933-1975
420 210
1905-1932
360 180
Avant 1905
Fu MPa Fy
MPa Date de la
construction du pont
Les valeurs à utiliser en l’absence de plans ou de certificats d’usine
Rivets
360 Après1936
320 Avant 1936
Fu MPa Date de la construction
du pont
Les valeurs à utiliser en l’absence de plans ou de certificats d’usine
2006-11-23 Évaluation des ponts 15
Acier de précontrainte
1725 Après 1963
1600 Avant 1963
fpu MPa Date de la construction
du pont
Les valeurs à utiliser en l’absence de plans ou de certificats d’usine
Béton
Si les plans, les spécifications ou des échantillons ne sont pas disponibles
Infrastructure, fc’=15 MPa
Superstructure, fc’=20 MPa
Éléments précontraints, fc’=25 MPa
2006-11-23 Évaluation des ponts 17
Acier doux
300 350 Après 1978
- Étriers et cadres - Reste
275 1956-1978
230 1914-1955
210 Avant 1914
Fy MPa Date de la
construction du pont
Les valeurs à utiliser en l’absence de plans ou de certificats d’usine
Charge permanente
La charge permanente est répartie en trois catégories
D1 – tout élément préfabriqué et béton coulé sur place
D2 – tablier et éléments non structuraux
D3 – asphalte (90 mm pour l’évaluation)
2006-11-23 Évaluation des ponts 19
Surcharge due à la circulation
Les catégories
• PA, permis de circulation annuel
• PB, permis de transport en vrac, voyages multiples
• PS, permis pour voyage unique
• PC, circulation contrôlée
Surcharge due à la circulation
Les niveaux
• CL1-W
• CL2-W
• CL3-W
2006-11-23 Évaluation des ponts 21
Indice de fiabilité β β β β
0 0.02 0.04 0.06 0.08 0.1
-10 0 10 20 30 40
Z=R-S 0
0.05 0.1 0.15 0.2 0.25 0.3
0 5 10 15 20 25 30
R,S
S R R – Résistance
S - Sollicitation
2 2
0
Z S R
Z
Z
Z R S
Z Z
σ σ σ
βσ β σ
= −
= +
− =
=
Z βσZ
Probabilité de rupture, p
f3.2 x 10-5 4.0
2.3 x 10-4 3.5
1.4 x 10-3 3.0
0.62 x 10-2 2.5
2.3 x 10-2 2.0
0.67 x 10-1 1.5
1.6 x 10-1 1.0
pf β
2006-11-23 Évaluation des ponts 23
Comportement du système
• Catégorie S1, ruine de l’élément conduit à l’effondrement général
• Catégorie S2, ruine de l’élément ne conduit pas éventuellement à
l’effondrement
• Catégorie S3, ruine de l’élément conduit à l’effondrement local
Comportement de l’élément
• Catégorie E1, l’élément en question présente soudainement une réduction de résistance
• Catégorie E2, l’élément en question présente une défaillance, conserve sa résistance
• Catégorie E3, l’élément en question présente graduellement une
défaillance
2006-11-23 Évaluation des ponts 25
Niveau d’inspection
• Niveau INSP1, composant ne peut être inspecté
• Niveau INSP2, inspection est satisfaisant et que les résultats sont consignés au rapport et disponible pour consultation par l’évaluateur
• Niveau INSP3, l’inspection de composants critiques et de faible résistances a été
effectuée par l’évaluateur et que les calculs d’évaluation finaux prennent en compte tous les renseignements
