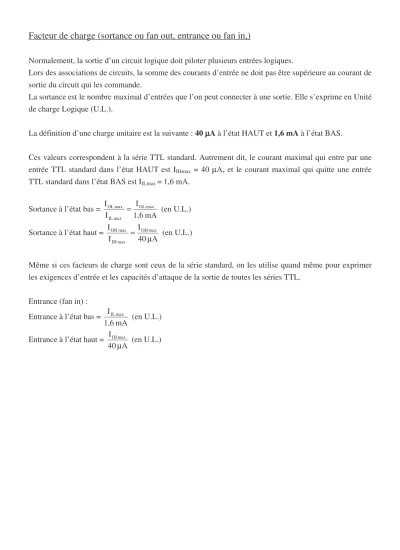

Facteur de charge (sortance ou fan out, entrance ou fan in,)
Normalement, la sortie d’un circuit logique doit piloter plusieurs entrées logiques.
Lors des associations de circuits, la somme des courants d’entrée ne doit pas être supérieure au courant de sortie du circuit qui les commande.
La sortance est le nombre maximal d’entrées que l’on peut connecter à une sortie. Elle s’exprime en Unité de charge Logique (U.L.).
La définition d’une charge unitaire est la suivante : 40 µµµµA à l’état HAUT et 1,6 mA à l’état BAS.
Ces valeurs correspondent à la série TTL standard. Autrement dit, le courant maximal qui entre par une entrée TTL standard dans l’état HAUT est IIHmax = 40 µA, et le courant maximal qui quitte une entrée TTL standard dans l’état BAS est IILmax = 1,6 mA.
Sortance à l’état bas =
mA 1,6
I I
I OLmax
max IL
max
OL = (en U.L.)
Sortance à l’état haut =
A 40 I I
I OHmax
max IH
max OH
= µ (en U.L.)
Même si ces facteurs de charge sont ceux de la série standard, on les utilise quand même pour exprimer les exigences d’entrée et les capacités d’attaque de la sortie de toutes les séries TTL.
Entrance (fan in) : Entrance à l’état bas =
mA 1,6
IILmax
(en U.L.) Entrance à l’état haut =
A 40 IIHmax
µ (en U.L.)
