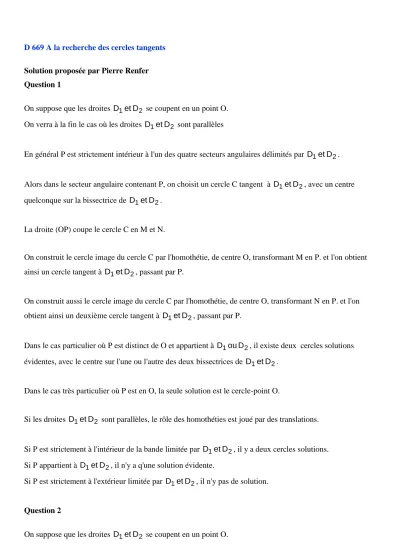

D 669 A la recherche des cercles tangents
Solution proposée par Pierre Renfer Question 1
On suppose que les droites D1etD2 se coupent en un point O.
On verra à la fin le cas où les droites D1etD2 sont parallèles
En général P est strictement intérieur à l'un des quatre secteurs angulaires délimités par D1etD2.
Alors dans le secteur angulaire contenant P, on choisit un cercle C tangent à D1etD2, avec un centre quelconque sur la bissectrice de D1etD2.
La droite (OP) coupe le cercle C en M et N.
On construit le cercle image du cercle C par l'homothétie, de centre O, transformant M en P. et l'on obtient ainsi un cercle tangent à D1etD2, passant par P.
On construit aussi le cercle image du cercle C par l'homothétie, de centre O, transformant N en P. et l'on obtient ainsi un deuxième cercle tangent à D1etD2, passant par P.
Dans le cas particulier où P est distinct de O et appartient à D1ouD2, il existe deux cercles solutions évidentes, avec le centre sur l'une ou l'autre des deux bissectrices de D1etD2.
Dans le cas très particulier où P est en O, la seule solution est le cercle-point O.
Si les droites D1etD2 sont parallèles, le rôle des homothéties est joué par des translations.
Si P est strictement à l'intérieur de la bande limitée par D1etD2, il y a deux cercles solutions.
Si P appartient à D1etD2, il n'y a q'une solution évidente.
Si P est strictement à l'extérieur limitée par D1etD2, il n'y pas de solution.
Question 2
On suppose que les droites D1etD2 se coupent en un point O.
On verra à la fin le cas où les droites D1etD2 sont parallèles
On distingue cinq cas :
Cas 1 : Le cercle est intérieur à l'un des quatre secteurs S fermés délimités par D1etD2
Cas 2: Le cercle rencontre l'intérieur de deux des quatre secteurs délimités par D1etD2
Cas 3: Le cercle est rencontre l'intérieur des quatre secteurs délimités par D1etD2
Cas 4 : Le cercle passe par O sans être tangent ni à D1 ni à D2
Cas 5 : Le cercle est tangent en O à D1ouD2
Etude du cas 1
Soit C un cercle tangent à D1etD2 et tangent extérieurement au. cercle
Alors le cercle C', de même centre que C, dont le rayon a été augmenté de la longueur r, passe par le centre I de .
Et le cercle C' est tangent aux droites D1 'etD2', parallèles extérieures au secteur S à D1etD2 et à distance r de D1etD2 respectivement.
On est ramené à la question 1, avec le point I et les droites D1 'etD2' et il existe deux solutions.
Soit C un cercle tangent à D1etD2 et tangent intérieurement au cercle intérieur à C).
Alors le cercle C', de même centre que C, dont le rayon a été diminué de la longueur r, passe par le centre I de .
Et le cercle C' est tangent aux droites D1 'etD2', parallèles à D1etD2, vers l'intérieur du secteur S et à distance r de D1etD2 respectivement.
On est ramené à la question 1, avec le point I et les droites D1 'etD2' et il existe deux solutions (sauf dans le cas où le cercle est tangent à D1ouD2 et où les deux solutions coïncident)
Dans le cas 1, il existe donc en général quatre cercles solutions au total;
Etude du cas 2
Dans chacun des deux secteurs rencontrés par on obtient deux cercles solutions tangents extérieurement à en procédant comme dans le cas 1.
Il n'existe pas de cercles solutions tangents intérieurement à . Dans le cas 2, il existe donc deux cercles solutions.
Etude du cas 3
Dans chacun des quatre secteurs, on obtient un cercle tangent extérieurement à en procédant comme dans le cas 1.
L'inversion f de pôle O, de puissance la puissance O par rapport à , transforme chacun des cercles tangents extérieurement à , en un cercle intérieur à et tangent à .
Dans le cas 3, il existe donc au total huit cercles solutions.
Etude du cas 4
Dans chacun des trois secteurs dont rencontre l'intérieur, on obtient un cercle tangent extérieurement à en procédant comme dans le cas1.
Dans le secteur médian, on obtient de plus un cercle tangent à et intérieur à . L'inversion f ci-dessus transforme en une droite et conserve les droites D1etD2.
Elle transforme les deux cercles du secteur en les cercles inscrits et exinscrit du triangle D1D2.
Dans le cas 4, il existe donc au total quatre cercles solutions.
Etude du cas 5
Le cercle rencontre l'intérieur de deux secteurs et dans chacune de ces deux secteurs on obtient un cercle solution tangent extérieurement à en procédant comme dans le cas 1.
Dans le cas 5, il existe donc au total deux cercles solutions.
