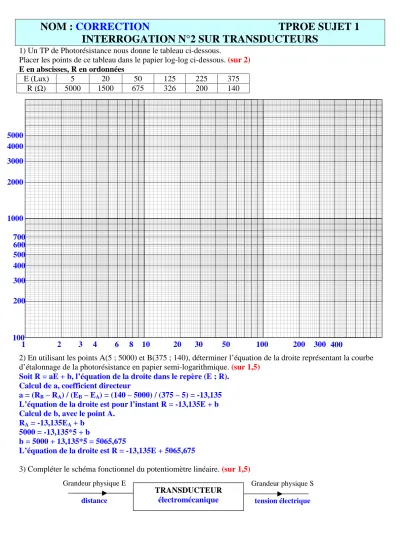

NOM : CORRECTION TPROE SUJET 1 INTERROGATION N°2 SUR TRANSDUCTEURS
1) Un TP de Photorésistance nous donne le tableau ci-dessous.
Placer les points de ce tableau dans le papier log-log ci-dessous. (sur 2) E en abscisses, R en ordonnées
E (Lux) 5 20 50 125 225 375
R (Ω) 5000 1500 675 326 200 140
2) En utilisant les points A(5 ; 5000) et B(375 ; 140), déterminer l’équation de la droite représentant la courbe d’étalonnage de la photorésistance en papier semi-logarithmique. (sur 1,5)
Soit R = aE + b, l’équation de la droite dans le repère (E ; R).
Calcul de a, coefficient directeur
a = (RB – RA) / (EB – EA) = (140 – 5000) / (375 – 5) = -13,135 L’équation de la droite est pour l’instant R = -13,135E + b Calcul de b, avec le point A.
RA = -13,135EA + b 5000 = -13,135*5 + b
b = 5000 + 13,135*5 = 5065,675
L’équation de la droite est R = -13,135E + 5065,675
3) Compléter le schéma fonctionnel du potentiomètre linéaire. (sur 1,5) Grandeur physique E
distance
Grandeur physique S tension électrique TRANSDUCTEUR
électromécanique
1 2 3 4 6 8 10 20 30 50 100
100 200 300 400 500 600 700 1000 2000 3000 4000 5000
200 300 400
NOM : CORRECTION TPROE SUJET 2 INTERROGATION N°2 SUR TRANSDUCTEURS
1) Un TP de Photorésistance nous donne le tableau ci-dessous.
Placer les points de ce tableau dans le papier log-log ci-dessous. (sur 2) E en abscisses, R en ordonnées
E (Lux) 10 30 60 225 325 475
R (Ω) 5000 1500 675 326 200 140
2) En utilisant les points A(10 ; 5000) et B(325 ; 200), déterminer l’équation de la droite représentant la courbe d’étalonnage de la photorésistance en papier semi-logarithmique. (sur 1,5)
Soit R = aE + b, l’équation de la droite dans le repère (E ; R).
Calcul de a, coefficient directeur
a = (RB – RA) / (EB – EA) = (200 – 5000) / (325 – 10) = --15,238 L’équation de la droite est pour l’instant R = -15,238E + b Calcul de b, avec le point A.
RA = -15,238EA + b 5000 = -15,238*10 + b
b = 5000 + 15,238*10 = 5152,38
L’équation de la droite est R = -15,238E + 5152,38
3) Compléter le schéma fonctionnel du potentiomètre circulaire. (sur 1,5) Grandeur physique E
angle
Grandeur physique S tension électrique TRANSDUCTEUR
électromécanique
10 20 30 40 60 80 100 200 300 500 1000 100
200 300 400 500 600 700 1000 2000 3000 4000 5000
