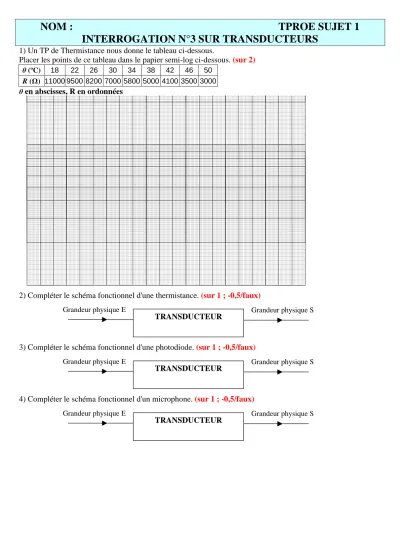

NOM : TPROE SUJET 1 INTERROGATION N°3 SUR TRANSDUCTEURS
1) Un TP de Thermistance nous donne le tableau ci-dessous.
Placer les points de ce tableau dans le papier semi-log ci-dessous. (sur 2)
θ (ºC) 18 22 26 30 34 38 42 46 50
R (Ω) 11000 9500 8200 7000 5800 5000 4100 3500 3000 θ en abscisses, R en ordonnées
2) Compléter le schéma fonctionnel d'une thermistance. (sur 1 ; -0,5/faux)
3) Compléter le schéma fonctionnel d'une photodiode. (sur 1 ; -0,5/faux)
4) Compléter le schéma fonctionnel d'un microphone. (sur 1 ; -0,5/faux)
Grandeur physique E Grandeur physique S
TRANSDUCTEUR
Grandeur physique E Grandeur physique S
TRANSDUCTEUR
Grandeur physique E Grandeur physique S
TRANSDUCTEUR
NOM : TPROE SUJET 2 INTERROGATION N°3 SUR TRANSDUCTEURS
1) Un TP de Thermistance nous donne le tableau ci-dessous.
Placer les points de ce tableau dans le papier semi-log ci-dessous. (sur 2)
θ (ºC) 16 20 24 28 32 36 40 44 48
R (Ω) 13000 10000 8900 7500 6400 5400 4600 3800 3200 θ en abscisses, R en ordonnées
2) Compléter le schéma fonctionnel d'une thermistance. (sur 1 ; -0,5/faux)
3) Compléter le schéma fonctionnel d'un haut-parleur. (sur 1 ; -0,5/faux)
4) Compléter le schéma fonctionnel d'un phototransistor. (sur 1 ; -0,5/faux)
Grandeur physique E Grandeur physique S
TRANSDUCTEUR
Grandeur physique E Grandeur physique S
TRANSDUCTEUR
Grandeur physique E Grandeur physique S
TRANSDUCTEUR
