Page 45

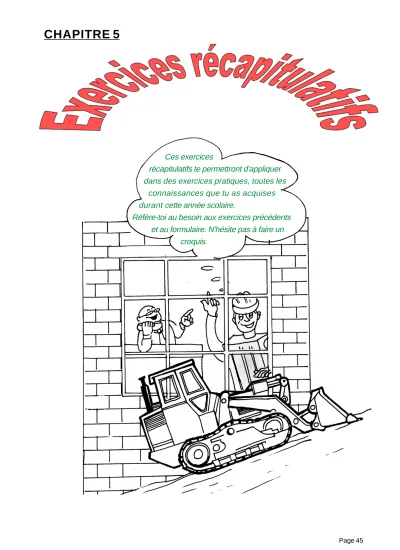

CHAPITRE 5
Ces exercices
récapitulatifs te permettront d'appliquer dans des exercices pratiques, toutes les connaissances que tu as acquises durant cette année scolaire.
Réfère-toi au besoin aux exercices précédents
et au formulaire. N'hésite pas à faire un
croquis.
Calculez la déclivité de cette dalle rectangulaire ainsi que l'aire théorique du coffrage de la paillasse.
1,50
10,00
3,00
Calculez l'aire et le périmètre extérieur de cette paroi située dans une cage d'es- calier.
2.39
1.32 3.85
2.00
2.53
89
1 .8 7
4 4 54
53 2.53
1 .6 7
Page 47 Ce mur en béton d'une hauteur de 1,85 m sur fondation doit être coffré.
Calculez a) l'aire théorique du coffrage plan.
b) l'aire théorique du coffrage courbe.
2.5 0
2.50
20
60
1.60
20
6 0 1 1 0
2 0
80 4030
5 0
10
1 0 4 0
4040
4 0
Vous devez construire 12 piliers de 2,30 m de hauteur selon la section ci-contre.
Calculez l'aire théorique du coffrage.
120 30
95
30 45°
50
25
45° 25
80
40
Calculez la longueur développée de cette barre d'armature.
25.00
1,00
373,40 1,00
372,15 1,00
371,31 21.00
Calculez la déclivité de
chacun des tronçons et la longueur
réelle des tuyaux à poser entre les regards.
3.8 0 7.4 0 1 .8 0
2.30
4.60 2.30
1 .8 0
Ce toit à 4 pans a une hauteur au faîte de 1,40 m.
Calculez la longueur des arêtes et l'aire de couverture.
Page 49 Ce mur doit être crépi sur la face avant. Afin de déterminer la quantité de mortier nécessaire, calculez l'aire apparente de cette face. (pour vous faciliter la tâche dessinez auparavant la vue développée du mur)
354,65
?
354,05
VUE EN PLAN DU MUR
Pente du terrain 4,5 %
354,05 352,30
1,80
2,50 8,60
352,30 r = 2,00
352,30
4,35
α = 1260
354,65
352,30
Face avant du mur
