5 Tale
Quelles sont les différentes utilisations possibles d’une loupe ?
Domaine :
Optique
Module :
SL4
Connaissance :
Lentille convergente
Sujet : La loupe Thématique : Son et Lumière
Type : Cours Page 1

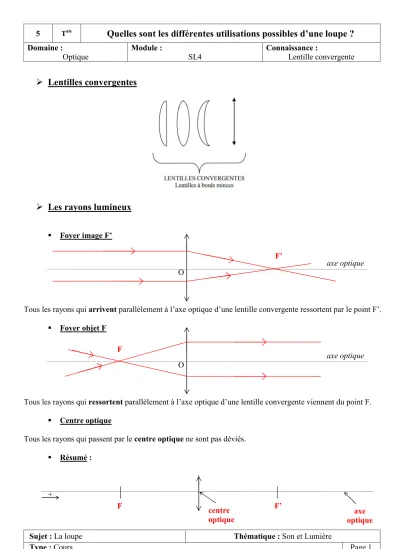

Lentilles convergentes
Les rayons lumineux
Foyer image F’
axe optique O
Tous les rayons qui arrivent parallèlement à l’axe optique d’une lentille convergente ressortent par le point F’.
Foyer objet F
axe optique O
Tous les rayons qui ressortent parallèlement à l’axe optique d’une lentille convergente viennent du point F.
Centre optique
Tous les rayons qui passent par le centre optique ne sont pas déviés.
Résumé :
+
F’
F
F F’
centre optique
axe optique
5 Tale
Quelles sont les différentes utilisations possibles d’une loupe ?
Domaine :
Optique
Module :
SL4
Connaissance :
Lentille convergente
Sujet : La loupe Thématique : Son et Lumière
Type : Cours Page 2
Vergence d’une lentille
Pour différencier les lentilles, les opticiens utilisent la vergence C d’une lentille.
OF’ est appelée distance focale. Elle est notée f.
On a la formule : f en mètre (m)
C en dioptrie (δ)
Construction de l’image d’un objet
L’objet est placé devant le foyer objet F
B
A O
F F’
L’image obtenue est réelle (on la voit sur un écran).
L’objet est placé sur le foyer objet F
B
A O
F F’
On n’obtient aucune image (les rayons sont parallèles).
5 Tale
Quelles sont les différentes utilisations possibles d’une loupe ?
Domaine :
Optique
Module :
SL4
Connaissance :
Lentille convergente
Sujet : La loupe Thématique : Son et Lumière
Type : Cours Page 3
L’objet est situé entre le centre optique et le foyer objet
B
A O
F F’
L’image obtenue est virtuelle (pas sur un écran). Elle est agrandie comme dans une loupe.
«
Définition des lentilles »
«
Construction d’une image »
Formules
Formule de conjugaison
Formule de grandissement
p, p’ et f sont en mètre (m)
