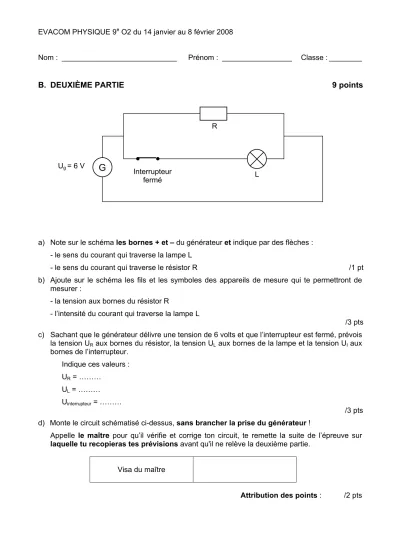

EVACOM PHYSIQUE 9e O2 du 14 janvier au 8 février 2008
Nom : ____________________________ Prénom : _________________ Classe : ________
B. DEUXIÈME PARTIE 9 points
a) Note sur le schéma les bornes + et – du générateur et indique par des flèches : - le sens du courant qui traverse la lampe L
- le sens du courant qui traverse le résistor R /1 pt
b) Ajoute sur le schéma les fils et les symboles des appareils de mesure qui te permettront de mesurer :
- la tension aux bornes du résistor R
- l’intensité du courant qui traverse la lampe L
/3 pts c) Sachant que le générateur délivre une tension de 6 volts et que l’interrupteur est fermé, prévois
la tension UR aux bornes du résistor, la tension UL aux bornes de la lampe et la tension UI aux bornes de l’interrupteur.
Indique ces valeurs : UR = ………
UL = ………
Uinterrupteur = ………
/3 pts d) Monte le circuit schématisé ci-dessus, sans brancher la prise du générateur !
Appelle le maître pour qu’il vérifie et corrige ton circuit, te remette la suite de l’épreuve sur laquelle tu recopieras tes prévisions avant qu'il ne relève la deuxième partie.
Visa du maître
Attribution des points : /2 pts R
L Ug = 6 V
G
Interrupteurfermé
