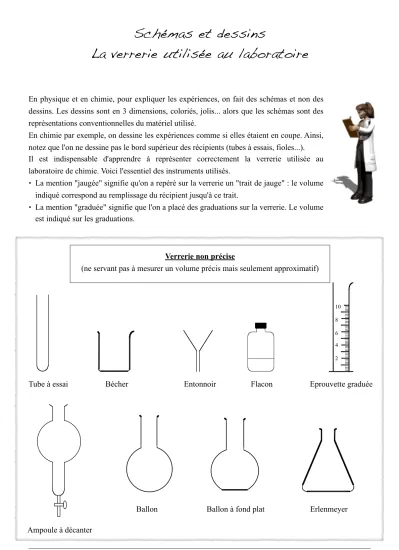

Schémas et dessins
La verrerie utilisée au laboratoire
En physique et en chimie, pour expliquer les expériences, on fait des schémas et non des dessins. Les dessins sont en 3 dimensions, coloriés, jolis... alors que les schémas sont des représentations conventionnelles du matériel utilisé.
En chimie par exemple, on dessine les expériences comme si elles étaient en coupe. Ainsi, notez que l'on ne dessine pas le bord supérieur des récipients (tubes à essais, fioles...).
Il est indispensable d'apprendre à représenter correctement la verrerie utilisée au laboratoire de chimie. Voici l'essentiel des instruments utilisés.
• La mention "jaugée" signifie qu'on a repéré sur la verrerie un "trait de jauge" : le volume indiqué correspond au remplissage du récipient jusqu'à ce trait.
• La mention "graduée" signifie que l'on a placé des graduations sur la verrerie. Le volume est indiqué sur les graduations.
Résumé de cours! 1! N. Reverdy, 2008.
Verrerie non précise
(ne servant pas à mesurer un volume précis mais seulement approximatif)
Bécher Entonnoir Flacon
Ampoule à décanter
Eprouvette graduée
Ballon
2 0 4 0 6 0 8 0 10 0
Erlenmeyer Ballon à fond plat
Tube à essai
Résumé de cours! 2! N. Reverdy, 2008.
Verrerie de précision
(servant à mesurer un volume précis)
10 mL
Pipette jaugée de 10 mL Rappel :
Pour lire un volume sur une graduation, le bas du ménisque du liquide doit être aligné sur le trait.
Fiole jaugée
Burette graduée
