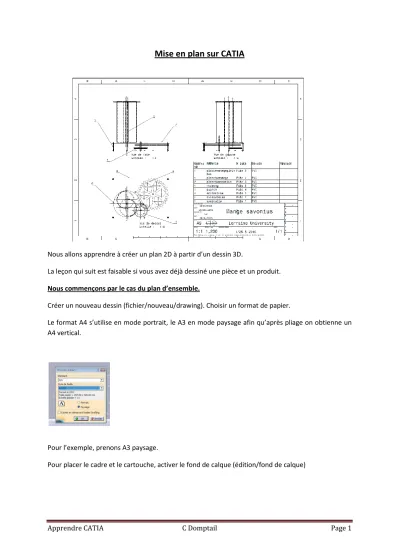

Mise en plan sur CATIA
Nous allons apprendre à créer un plan 2D à partir d’un dessin 3D.
La leçon qui suit est faisable si vous avez déjà dessiné une pièce et un produit.
Nous commençons par le cas du plan d’ensemble.
Créer un nouveau dessin (fichier/nouveau/drawing). Choisir un format de papier.
Le format A4 s’utilise en mode portrait, le A3 en mode paysage afin qu’après pliage on obtienne un A4 vertical.
Pour l’exemple, prenons A3 paysage.
Pour placer le cadre et le cartouche, activer le fond de calque (édition/fond de calque)
Apprendre CATIA C Domptail Page 2 Cliquer sur l’icône d’insertion du cadre et cartouche puis choisir un modèle.
Compléter le cartouche. Il est possible d’insérer d’autres blocs de textes Pour placer le cadre et cartouche
1
2
Apprendre CATIA C Domptail Page 3 S’il s’agit d’un plan d’ensemble (produit assemblé), insérer la nomenclature.
Le produit doit être ouvert.
Vous pouvez modifier la nomenclature en la double-cliquant.
Nous allons revenir dans le calque des vues (édition/calque des vues)
1
2 cliquez ici
3 cliquez sur cette ligne
4 Repositionner la nomenclature ici.
Utiliser Shift pour désactiver la grille
Apprendre CATIA C Domptail Page 4 Préparer la fenêtre du produit et celle du dessin 2D (fenêtre/mosaïque au choix)
1 (icône présente si la fenêtre drawing est active)
2 cliquez sur une face correspondant à la vue choisie
Apprendre CATIA C Domptail Page 5 Dans l’arbre de construction, bouton droit/propriété de la vue de face
Choisir les autres vues (3 en général)
3 modifiez l’orientation avec les boutons suivants puis cliquez sur le centre bleu
1 propriété 2 choix de l’habillage et de l’échelle
Apprendre CATIA C Domptail Page 6 Placez les vues nécessaires à la compréhension du dessin, mettre les repères aux pièces.
Vous pouvez mettre une perspective isométrique pour faciliter la compréhension. Utiliser la vue 3D du produit pour indiquer le point de vue de la perspective. Je vous conseille de pré-positionner la vue 3D.
1 vue projetée (caché derrière vue de face
2 placez la vue
Pour les repères
Apprendre CATIA C Domptail Page 7 Placer la perspective s’il reste de la place. Propriété de la perspective (dans l’arbre) permet de choisir les options (échelle, habillage).
Perspective
Apprendre CATIA C Domptail Page 8 Enregistrer votre travail.
Passons au dessin de définition (1 pièce seule).
Ouvrez une pièce seule. Créer un nouveau drawing (fichier/nouveau/drawing). Insérer le cadre et le cartouche après avoir activer le fond de calque (édition/fond de calque). Compléter le cartouche
Ne pas faire de nomenclature pour une pièce seule, le nom de la pièce est dans le cartouche.
Revenir sur le calque des vues.
Préparer votre écran pour voir à la fois la pièce et la fenêtre de drawing.
Cliquer sur le cadre de la fenêtre de drawing pour que les icones de drawing soient visibles.
Apprendre CATIA C Domptail Page 9 Positionner la vue de face sur le plan 2D. Il est encore possible de changer l’orientation de la vue de face en jouant sur les flèches bleues. Fixer la vue avec le bouton bleu au centre.
Régler les propriétés de la vue de face (bouton droit dans l’arbre de construction sur vue de face) 1 : vue de face
2 : cliquer sur une face
correspondant à la vue de face
Flèches bleues et bouton bleu
Apprendre CATIA C Domptail Page 10 Mettre des vues projetées
La position de la vue projetée la défini automatiquement (exemple : vue de dessus en dessous)
Vous pouvez faire une coupe pour montrer l’intérieur de la pièce si nécessaire.
1 : Propriété de la vue de face
2 : Choisir l’habillage
3 : Echelle
Vues projetées derrière icône vue de face
Apprendre CATIA C Domptail Page 11 On peut aussi ajouter une perspective (vue isométrique). Comme pour la vue de face, il faut choisir l’orientation de la perspective sur la pièce 3D puis revenir sur le plan 2D.
Répartir les vues.
Faire la cotation.
Coupe.
La coupe s’applique à la vue active (cadre orange).
1 2 : cliquer
3 : double cliquer pour placer le second point
4 : Placer la coupe
Vue isométrique derrière l’icône vue de face
Apprendre CATIA C Domptail Page 12 Vous pouvez mettre une tolérance générale type ISO 2768 avec un indice de précision pour les cotes non fonctionnelles. Indication à mettre dans ou près du cartouche. Pour les cotes plus précises, propriété de la cote permet de mettre des tolérances.
Cotation
Apprendre CATIA C Domptail Page 13 Remarque : faire une bonne cotation est lié aux compétences en mécanique. Il existe une cotation automatique mais elle ne rend pas compétent dans le domaine. Dessiner sur CATIA est plus facile que concevoir et coter correctement une pièce.
