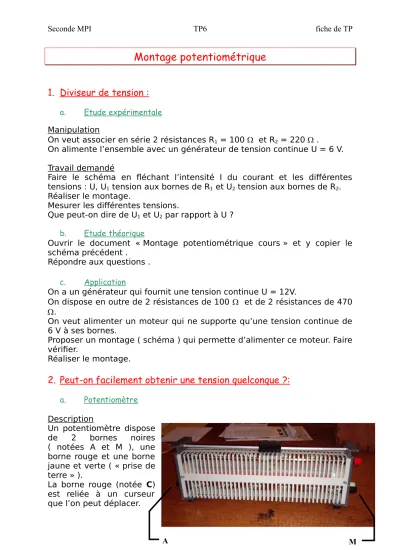

Seconde MPI TP6 fiche de TP
Montage potentiométrique
1. Diviseur de tension :
a. Etude expérimentale Manipulation
On veut associer en série 2 résistances R1 = 100 et R2 = 220 .
On alimente l’ensemble avec un générateur de tension continue U = 6 V.
Travail demandé
Faire le schéma en fléchant l’intensité I du courant et les différentes tensions : U, U1 tension aux bornes de R1 et U2 tension aux bornes de R2. Réaliser le montage.
Mesurer les différentes tensions.
Que peut-on dire de U1 et U2 par rapport à U ? b. Etude théorique
Ouvrir le document « Montage potentiométrique cours » et y copier le schéma précédent .
Répondre aux questions . c. Application
On a un générateur qui fournit une tension continue U = 12V.
On dispose en outre de 2 résistances de 100 et de 2 résistances de 470
.
On veut alimenter un moteur qui ne supporte qu’une tension continue de 6 V à ses bornes.
Proposer un montage ( schéma ) qui permette d’alimenter ce moteur. Faire vérifier.
Réaliser le montage.
2. Peut-on facilement obtenir une tension quelconque ?:
a. Potentiomètre Description
Un potentiomètre dispose de 2 bornes noires ( notées A et M ), une borne rouge et une borne jaune et verte ( « prise de terre » ).
La borne rouge (notée C) est reliée à un curseur que l’on peut déplacer.
A M
Seconde MPI TP6 fiche de TP
b. Mesures
Vous disposez de 3 ohmmètres.
Pour différentes positions du curseur, mesurer les résistances :
R1 ( entre la borne A et C )
R2 ( entre la borne C et M )
R entre les A et M.
Compléter le tableau :
Position R1 ( ) R2 ( ) R ( )
Quelle relation peut-on écrire entre les résistances ? c. Schéma équivalent
Schématiser le potentiomètre dans le document « Montage potentiométrique cours ».
d. Quelle est l’utilité d’un potentiomètre ? Réaliser le montage représenté ci-contre
Faire varier la position du curseur C de manière à diminuer la résistance RCM.
Comment évolue alors US ?
Quelle est l’utilité de ce dispositif ?
U
Us V A
C
M
Seconde MPI TP6 fiche de TP
nom prénom 1,a
Schéma avec
flèches
**** **** **** ****
1,a montage
**** **** **** ****
1,a mesures
*** *** *** ***
1,a conclusion
* * * *
1,b Que dire de I?
* * * *
1,b Loi d'Ohm pour R1
** ** ** **
1,b
Loi d'Ohm pour R1
et R2
** ** ** **
1,b Expression de U1
*** *** *** ***
1,c Schéma
** ** ** **
1,c Montage
** ** ** **
1,c mesures
** ** ** **
2,b Mesures
****** ****** ****** ******
2,b Relation
** ** ** **
2c schéma
** ** ** **
2 d montage
** ** ** **
2d Évolution de Us
* * * *
2d Expression de Us
*** *** *** ***
2d utilité
** ** ** **
Seconde MPI TP6 fiche de TP
Le TP est sur 44 chaque * compte 0,5 point
Générateur 6 V
Résistances 100 220 470 Rhéostat
3 multimètres
