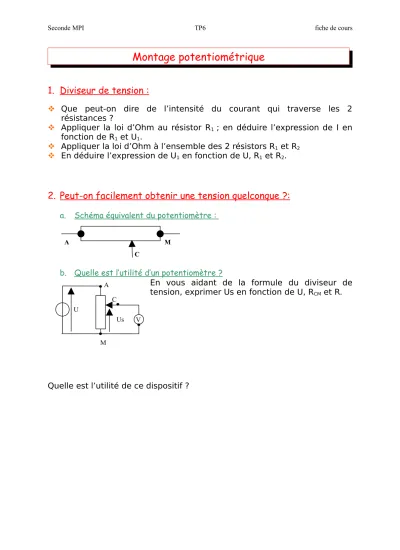

Seconde MPI TP6 fiche de cours
Montage potentiométrique
1. Diviseur de tension :
Que peut-on dire de l’intensité du courant qui traverse les 2 résistances ?
Appliquer la loi d’Ohm au résistor R1 ; en déduire l’expression de I en fonction de R1 et U1.
Appliquer la loi d’Ohm à l’ensemble des 2 résistors R1 et R2
En déduire l’expression de U1 en fonction de U, R1 et R2.
2. Peut-on facilement obtenir une tension quelconque ?:
a. Schéma équivalent du potentiomètre :
b. Quelle est l’utilité d’un potentiomètre ?
En vous aidant de la formule du diviseur de tension, exprimer Us en fonction de U, RCM et R.
Quelle est l’utilité de ce dispositif ?
A M
C
U
Us V
A C
M
