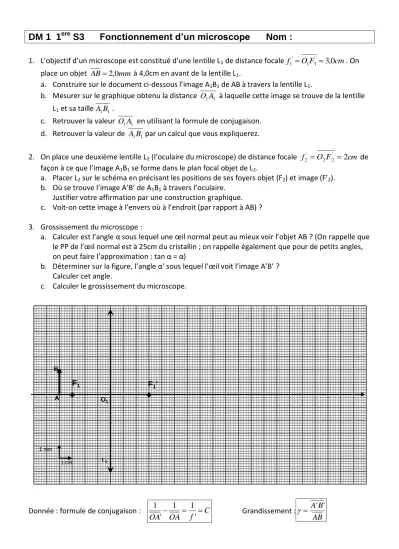

S3 Fonctionnement d’un microscope Nom :

1. L’objectif d’un microscope est constitué d’une lentille L1 de distance focale f₁^'O₁F_'1^' 3,0cm. On place un objet AB2,0mm à 4,0cm en avant de la lentille L1.

a. Construire sur le document ci-dessous l’image A1B1 de AB à travers la lentille L1.

b. Mesurer sur le graphique obtenu la distance O₁A₁ à laquelle cette image se trouve de la lentille L1 et sa taille A₁B₁ .

c. Retrouver la valeur O₁A₁ en utilisant la formule de conjugaison.

d. Retrouver la valeur de A₁B₁ par un calcul que vous expliquerez.

2. On place une deuxième lentille L2 (l’oculaire du microscope) de distance focale f₂^' O₂F_'2^' 2cm de façon à ce que l’image A1B1 se forme dans le plan focal objet de L2.

a. Placer L2 sur le schéma en précisant les positions de ses foyers objet (F2) et image (F’2).

b. Où se trouve l’image A’B’ de A1B1 à travers l’oculaire.

Justifier votre affirmation par une construction graphique.

c. Voit-on cette image à l’envers où à l’endroit (par rapport à AB) ? 3. Grossissement du microscope :

a. Calculer est l’angle α sous lequel une œil normal peut au mieux voir l’objet AB ? (On rappelle que le PP de l’œil normal est à 25cm du cristallin ; on rappelle également que pour de petits angles, on peut faire l’approximation : tan α = α)

b. Déterminer sur la figure, l’angle α’ sous lequel l’œil voit l’image A’B’ ? Calculer cet angle.

c. Calculer le grossissement du microscope.

Donnée : formule de conjugaison : C

OA f OA  

' 1 1 '

1 Grandissement :

AB B A' '

 

A B

F₁ F₁'

O₁

L₁ 1 mm

1 cm
