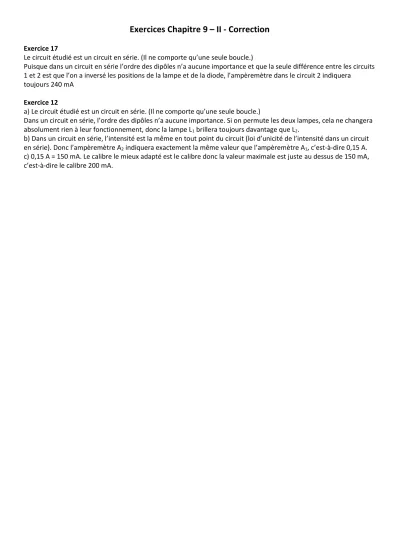

Exercices Chapitre 9 – II - Correction
Exercice 17
Le circuit étudié est un circuit en série. (Il ne comporte qu’une seule boucle.)
Puisque dans un circuit en série l’ordre des dipôles n’a aucune importance et que la seule différence entre les circuits 1 et 2 est que l’on a inversé les positions de la lampe et de la diode, l’ampèremètre dans le circuit 2 indiquera
toujours 240 mA
Exercice 12
a) Le circuit étudié est un circuit en série. (Il ne comporte qu’une seule boucle.)
Dans un circuit en série, l’ordre des dipôles n’a aucune importance. Si on permute les deux lampes, cela ne changera absolument rien à leur fonctionnement, donc la lampe L1 brillera toujours davantage que L2.
b) Dans un circuit en série, l’intensité est la même en tout point du circuit (loi d’unicité de l’intensité dans un circuit en série). Donc l’ampèremètre A2 indiquera exactement la même valeur que l’ampèremètre A1, c’est-à-dire 0,15 A.
c) 0,15 A = 150 mA. Le calibre le mieux adapté est le calibre donc la valeur maximale est juste au dessus de 150 mA, c’est-à-dire le calibre 200 mA.
