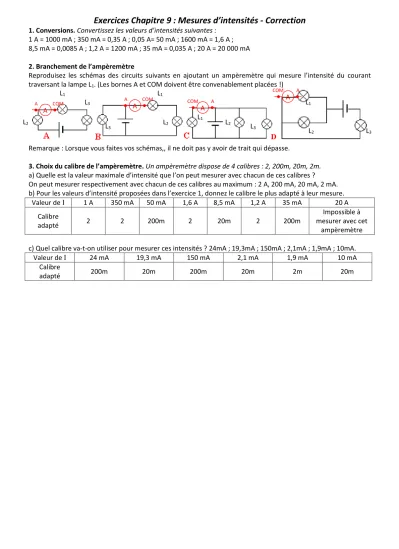

Exercices Chapitre 9 : Mesures d’intensités - Correction
1. Conversions. Convertissez les valeurs d’intensités suivantes : 1 A = 1000 mA ; 350 mA = 0,35 A ; 0,05 A= 50 mA ; 1600 mA = 1,6 A ; 8,5 mA = 0,0085 A ; 1,2 A = 1200 mA ; 35 mA = 0,035 A ; 20 A = 20 000 mA
2. Branchement de l’ampèremètre
Reproduisez les schémas des circuits suivants en ajoutant un ampèremètre qui mesure l’intensité du courant traversant la lampe L1. (Les bornes A et COM doivent être convenablement placées !)
Remarque : Lorsque vous faites vos schémas,, il ne doit pas y avoir de trait qui dépasse.
3. Choix du calibre de l’ampèremètre. Un ampèremètre dispose de 4 calibres : 2, 200m, 20m, 2m.
a) Quelle est la valeur maximale d’intensité que l’on peut mesurer avec chacun de ces calibres ?
On peut mesurer respectivement avec chacun de ces calibres au maximum : 2 A, 200 mA, 20 mA, 2 mA.
b) Pour les valeurs d’intensité proposées dans l’exercice 1, donnez le calibre le plus adapté à leur mesure.
Valeur de I 1 A 350 mA 50 mA 1,6 A 8,5 mA 1,2 A 35 mA 20 A
Calibre
adapté 2 2 200m 2 20m 2 200m
Impossible à mesurer avec cet
ampèremètre
c) Quel calibre va-t-on utiliser pour mesurer ces intensités ? 24mA ; 19,3mA ; 150mA ; 2,1mA ; 1,9mA ; 10mA.
Valeur de I 24 mA 19,3 mA 150 mA 2,1 mA 1,9 mA 10 mA
Calibre
adapté 200m 20m 200m 20m 2m 20m
L1
L1
L2
L3
L1
L3 L2
L3
L2
L1
L2 L3
D
A COM A COM A
A
A COM
A
A COM
A
