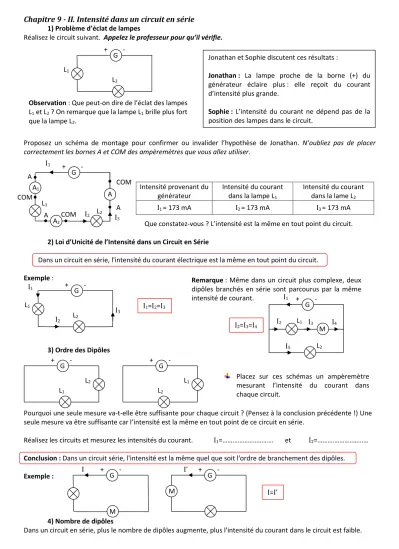

Chapitre 9 - II. Intensité dans un circuit en série

1) Problème d’éclat de lampes

Réalisez le circuit suivant. Appelez le professeur pour qu’il vérifie.

Proposez un schéma de montage pour confirmer ou invalider l’hypothèse de Jonathan. N’oubliez pas de placer correctement les bornes A et COM des ampèremètres que vous allez utiliser.

2) Loi d’Unicité de l’Intensité dans un Circuit en Série

Dans un circuit en série, l'intensité du courant électrique est la même en tout point du circuit.

Exemple :

3) Ordre des Dipôles

Pourquoi une seule mesure va-t-elle être suffisante pour chaque circuit ? (Pensez à la conclusion précédente !) Une seule mesure va être suffisante car l’intensité est la même en tout point de ce circuit en série.

Réalisez les circuits et mesurez les intensités du courant. I1=……… et I2=………

Conclusion : Dans un circuit série, l'intensité est la même quel que soit l'ordre de branchement des dipôles.

Exemple :

4) Nombre de dipôles

Dans un circuit en série, plus le nombre de dipôles augmente, plus l'intensité du courant dans le circuit est faible.

Observation : Que peut-on dire de l’éclat des lampes L1 et L2 ? On remarque que la lampe L1 brille plus fort que la lampe L2.

I1

I2

+ - G L1

L2

I3 I1=I2=I3

+ - G L1

L2

Remarque : Même dans un circuit plus complexe, deux dipôles branchés en série sont parcourus par la même intensité de courant.

I2=I3=I4

+ - G

M L2

L1

I1

I2 I3 I4

I5

Intensité provenant du générateur

Intensité du courant dans la lampe L1

Intensité du courant dans la lame L2

I1 = 173 mA I2 = 173 mA I3 = 173 mA I3

L1

L2

A COM A1

+ - G I1

A COM

A2

1

I2

A A COM

Que constatez-vous ? L’intensité est la même en tout point du circuit.

Jonathan et Sophie discutent ces résultats :

Jonathan : La lampe proche de la borne (+) du générateur éclaire plus : elle reçoit du courant d’intensité plus grande.

Sophie : L’intensité du courant ne dépend pas de la position des lampes dans le circuit.

+ - G M

+ - I’

G

M I

I=I’

Placez sur ces schémas un ampèremètre mesurant l’intensité du courant dans chaque circuit.

L1

+ - G

L2

L2

+ - G

L1

(2)

III. Intensité dans un Circuit en Dérivation 1) Notion de branche et de Nœud

Nœud : Point d’un circuit où se rejoignent au moins 3 fils.

Branche : Portion d'un circuit reliant 2 nœuds. (La branche contenant le générateur est appelée branche principale.) Exemple :

2) Loi d’Additivité des Intensités dans un Circuit en Dérivation

Dans un circuit en dérivation, l'intensité du courant dans la branche principale (contenant le générateur) est égale à la somme des intensités des courants dans les branches dérivées (les autres branches).

Exemple :

3) Nombre de Dipôles

Plus le nombre de dipôles branchés en dérivation est important, plus l'intensité du courant dans la branche principale (délivré par le générateur) est élevée.

Branche principale

Branche 1 + -

G

M

Nœud 2 Nœud 1

Branche 2

+ - G

L2

L1

I

I2

I1

I=I1+I2
