Date x (×1010m) y (×1010 m) 01/01/2012 10,8 0,519 11/01/2012 10,3 3,47 21/01/2012 8,90 6,15 31/01/2012 6,85 8,36 10/02/2012 4,26 9,91 20/02/2012 1,34 10,7 01/03/2012 -1,68 10,6 11/03/2012 -4,58 9,72 21/03/2012 -7,11 8,05 31/03/2012 -9,07 5,74 10/04/2012 -10,3 2,97 20/04/2012 -10,8 -0,0290 30/04/2012 -10,3 -3,03 10/05/2012 -9,12 -5,79 20/05/2012 -7,18 -8,10 30/05/2012 -4,69 -9,78 9/06/2012 -1,84 -10,7 19/06/2012 1,16 -10,8 29/06/2012 4,06 -10,1 09/07/2012 6,66 -8,61
doc.1 Orbite de Vénus dans le plan de l’écliptique.
G

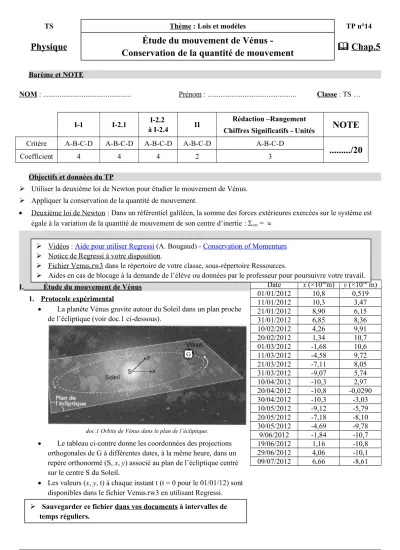

TS Thème : Lois et modèles TP n°14
Physique Étude du mouvement de Vénus -
Conservation de la quantité de mouvement Chap.5
Barème et NOTE
NOM : ... Prénom : ... Classe : TS …
I-1 I-2.1 I-2.2
à I-2.4 II Rédaction –Rangement
Chiffres Significatifs - Unités
NOTE
Critère A-B-C-D A-B-C-D A-B-C-D A-B-C-D A-B-C-D
.../20
Coefficient 4 4 4 2 3
Objectifs et données du TP
Utiliser la deuxième loi de Newton pour étudier le mouvement de Vénus.
Appliquer la conservation de la quantité de mouvement.
Deuxième loi de Newton : Dans un référentiel galiléen, la somme des forces extérieures exercées sur le système est égale à la variation de la quantité de mouvement de son centre d’inertie : ext = »
I. Étude du mouvement de Vénus 1. Protocole expérimental
La planète Vénus gravite autour du Soleil dans un plan proche de l’écliptique (voir doc.1 ci-dessous).
Le tableau ci-contre donne les coordonnées des projections orthogonales de G à différentes dates, à la même heure, dans un repère orthonormé (S, x, y) associé au plan de l’écliptique centré sur le centre S du Soleil.
Les valeurs (x, y, t) à chaque instant t (t = 0 pour le 01/01/12) sont disponibles dans le fichier Venus.rw3 en utilisant Regressi.
Sauvegarder ce fichier dans vos documents à intervalles de temps réguliers.
Vidéos : Aide pour utiliser Regressi (A. Bougaud) - Conservation of Momentum
Notice de Regressi à votre disposition .
Fichier Venus.rw3 dans le répertoire de votre classe, sous-répertoire Ressources.
Aides en cas de blocage à la demande de l’élève ou données par le professeur pour poursuivre votre travail.
1.1. Calculer, en seconde, la durée t séparant deux positions successives repérées dans le tableau.
1.2. Visualiser la trajectoire du point G : y = f(x). Si le repère par défaut n’est pas orthonormé, modifier l’affichage dans le menu Coordonnées.
Remarques pour la suite : La fonction racine carrée se note SQRT( ) dans Regressi. Pour le carré d’un nombre, par exemple x2, taper x^2 ou plus simplement x * x
Vous devez déterminer les expressions suivantes et les créer dans Regressi :
1.3. La norme notée r (en m) du vecteur position à partir des coordonnées x et y ; Aide n°1 . 1.4. Les composantes du vecteur : vx (en m.s-1) vy (en m.s-1) ;
La norme v (en m.s-1) du vecteur vitesse. Aide n°2.
1.5. Les composantes du vecteur accélération : ax (en m.s-2) ; ay (en m.s-2) ; La norme a (en m.s-2) du vecteur accélération. Aide n°3 .
2. Exploitation
Données : Constante universelle de gravitation : G = 6,67 10-11 N.m2.kg-2 ; Masse de Vénus : m = 4,87 1024 kg ; Masse du Soleil : M = 1,99 1030 kg
Dans Regressi, cliquer sur l’icône ci-contre pour faire apparaitre les vecteurs vitesse et accélération.
2.1. De façon personnelle , décrire en 10 lignes (± 10%) le mouvement de la planète. Les mots référentiel, nature du mouvement, vitesse et accélération doivent apparaitre.
………..
………..
………..
………..
………..
………..
………..
………..
………..
………..
………..
………..
………..
………..
………..
………..
………..
2.2. De façon personnelle , sur le graphique imprimé page 4, tracer les vecteurs quantités de mouvement (t) = m (t) aux dates suivantes : le 21/03/12 : 9 et le 10/04/12 : 11.
Echelle de représentation de : 1 cm pour 0,5 1029 kg.m.s-1.
Demander une aide ou/et faire vérifier un des tracés par le professeur. Aide n°4 . La force exercée sur la planète Vénus peut se calculer de façon approchée par F10 » où p10 est la valeur du vecteur variation de quantité de mouvement à la date du 31/03/12.
Un élève affirme : « la valeur F10 de la force exercée sur la planète Vénus est égale à la valeur FS/V de la force
II. Conservation de la quantité de mouvement
Regarder la vidéo réalisée dans l’ISS par Richard Gariott : Conservation of Momentum
1) Faire un résumé en 10 lignes (± 10%) sur les expériences réalisées par Richard Gariott. On expliquera pourquoi ces expériences sont faites dans la station orbitale.
……….
……….
……….
……….
……….
……….
……….
……….
……….
……….
……….
……….
……….
……….
……….
2) Evaluer la vitesse de chaque balle de tennis avant le choc et celle de chaque balle de tennis après le choc (0 :37 s).
Donnée : masse d’une balle de tennis m » 60 g La quantité de mouvement est-elle conservée ?
3) Evaluer la vitesse de chaque balle de tennis avant le choc et celle des deux balles de tennis après le choc quand celles-ci restent accolées après le choc (1 :08 s).
La quantité de mouvement est-elle conservée ?
