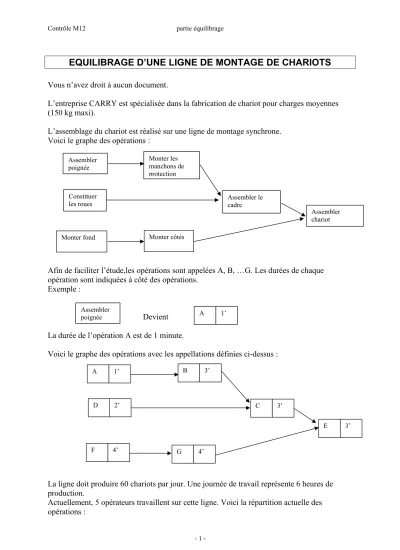

EQUILIBRAGE D’UNE LIGNE DE MONTAGE DE CHARIOTS
Vous n’avez droit à aucun document.
L’entreprise CARRY est spécialisée dans la fabrication de chariot pour charges moyennes (150 kg maxi).
L’assemblage du chariot est réalisé sur une ligne de montage synchrone.
Voici le graphe des opérations :
Afin de faciliter l’étude,les opérations sont appelées A, B, …G. Les durées de chaque opération sont indiquées à côté des opérations.
Exemple :
Devient La durée de l’opération A est de 1 minute.
Voici le graphe des opérations avec les appellations définies ci-dessus :
Assembler poignée
Constituer les roues
Monter les manchons de protection
Assembler le cadre
Monter fond Monter côtés
Assembler chariot
Assembler
poignée A 1’
A 1’
D 2’
F 4’
B 3’
G 4’
C 3’
E 3’
Question 1 : Déterminer le temps de cycle de la ligne de montage.
60 produits par jour, donc 10 produits par heure.
Tc = 6 minutes
Question 2 : Déterminer le taux d’équilibrage (ou ratio de tension de flux) de cette ligne dans la configuration actuelle.
5 postes sont utilisés.
La durée de toutes opérations est de 20 minutes.
Téq = 20’/(5*6’) = 67 %
Question 3 : Déterminer le nombre minimum de postes de travail et faire le bilan de la solution actuelle.
Nombre mini = durée tolale/Tc = 20’/6’ =4 mini
A 1’
D 2’
F 4’
B 3’
G 4’
C 3’
E 3’
Opérateur 1
Opérateur 2
Opérateur 3
Opérateur 4
Opérateur 5
Question 4 : Appliquer la méthode RPW de façon à proposer un autre regroupement des opérations.
Compléter le tableau
opération Durée (minutes) Poids (PW) Classement
A 1 10 2
B 3 9 3
C 3 6 6
D 2 8 4
E 3 3 7
F 4 11 1
G 4 7 5
Affecter les opérations aux postes de travail. Attention, c’est vous qui allez déterminer le nombre de postes de travail à créer (vous n’utiliserez donc pas forcément les 5).
Poste 1 :
Opération F, il reste 2’
Opération A, il reste 1’
Poste 2 :
Opération B, il reste 3’
Opération D, il reste 1’
Poste 3 :
Opération G, il reste 2’
Poste 4 :
Opération C, il reste 3’
Opération E, il reste 0’
Poste 5 :
Question 5 : Calculer le taux d’équilibrage de votre solution.
Teq = 20’/(4*6’)= 83%
Question 6 : Faire le bilan de votre solution.
4 postes = nombre idéal, un opérateur en moins Le téq est amélioré.
Question 7 : Dessiner votre solution sur le graphe des opérations et donner la durée de travail de chaque poste:
Attention, pour les questions à suivre, la ligne de montage à considérer est la solution actuelle (et pas celle que vous avez proposé).
Question 8 : En supposant que la ligne de montage soit asynchrone, quel serait le temps de cycle et où y aurait-il des encours qui s’accumuleraient ?
4’ 6’ 4’ 3’ 3’
A 1’
D 2’
F 4’
B 3’
G 4’
C 3’
E 3’
Opérateur 2 Opérateur 3 Opérateur 4 Opérateur 5
Opérateur 1
Question 9 : L’entreprise voudrait réaliser un autre produit sur cette ligne de montage. Il s’agit de chariot pour faibles charges (< 50 kg).
Voici les proportions attendues de chariot :
Chariots moyenne charge Chariots faibles charges
70 % 30 %
Voici le graphe des opérations des chariots faibles charges. Les opérations sont réalisées avec les mêmes outils que pour les chariots moyennes charges.
On désire étudier l’équilibrage de la ligne avec ces nouvelles données. On vous demande de remplacer les chariots faibles et moyennes charges par un chariot global (ou chariot moyen) afin de ne considérer qu’un seul produit. Quels sont les durées des opérations de cet article ?
Chariot global Durée (minutes)
A 1’
B 2.4’
C 3’
D 1.7’
E 3’
F …
G …
A 1’
D 1’
F 2’
B 1’
C 3’
E 3’
