6 V

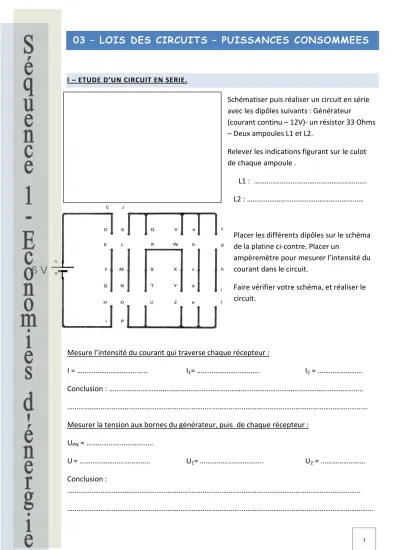

03 – LOIS DES CIRCUITS – PUISSANCES CONSOMMEES

I – ET UDE D’UN CI RCUIT EN SERI E.

Schématiser puis réaliser un circuit en série avec les dipôles suivants : Générateur

(courant continu – 12V)- un résistor 33 Ohms – Deux ampoules L1 et L2.

Relever les indications figurant sur le culot de chaque ampoule .

L1 : ……….

L2 : ………

Placer les différents dipôles sur le schéma de la platine ci-contre. Placer un

ampèremètre pour mesurer l’intensité du courant dans le circuit.

Faire vérifier votre schéma, et réaliser le circuit.

Mesure l’intensité du courant qui traverse chaque récepteur :

I = ……….. I1= ………. I2 = ………

Conclusion : ………..

………

Mesurer la tension aux bornes du générateur, puis de chaque récepteur : UPN = ………

U= ……….. U1= ………. U2 = ………

Conclusion :

………..

………

(2)

2

6 V

Les deux ampoules éclairent-elles de la même façon ? …………..………..

Calculer la puissance électrique consommée par chaque ampoule :

P1 = ………

P2 = ………

Conclure : ………

………..

I I – ET UDE D’UN CI RCUI T AVEC DERI VATI ON S.

Schématiser un nouveau circuit avec les mêmes dipôles, mais en plaçant les deux ampoules en parallèle.

Placer trois cavaliers dans le circuit, pour les remplacer ensuite par l’ampèremètre, afin de mesurer les intensités des courants traversant chaque récepteur.

Placer les différents dipôles sur le schéma de la platine ci-contre. Faire vérifier votre schéma, et réaliser le circuit.

Les deux ampoules éclairent-elles de la même façon ? ………

………

Mesure l’intensité du courant qui traverse chaque récepteur :

I = ……….. I1= ………. I2 = ………

Conclusion : ………..

………

(3)

3

Mesurer la tension aux bornes du générateur, puis de chaque récepteur : UPN = ………

U= ……….. U1= ………. U2 = ………

Conclusion : ………..

………

Les deux ampoules éclairent-elles de la même façon ? …………..………..

Calculer la puissance électrique consommée par chaque ampoule :

P1 = ………

P2 = ………

Conclure : ………

………..
